我们学校在开展无线电活动中，为了使学生更好地了解无线电的电路结构、工作原理和装制方法，最近装制了一台五灯多用超外差式收音机示教板，它可以收音、扩音、电唱、发报、发话、开电话会议和有线广播等多种用途。通过这块示教板易于讲解其中某一种用途的工作原理和电路特点。本机发送部分也可作为高中三年级物理课电磁振荡部分的教具。下面分别谈谈示教板中每个电子管所起的作用，各种用途的电路结构以及装制时的注意事项。

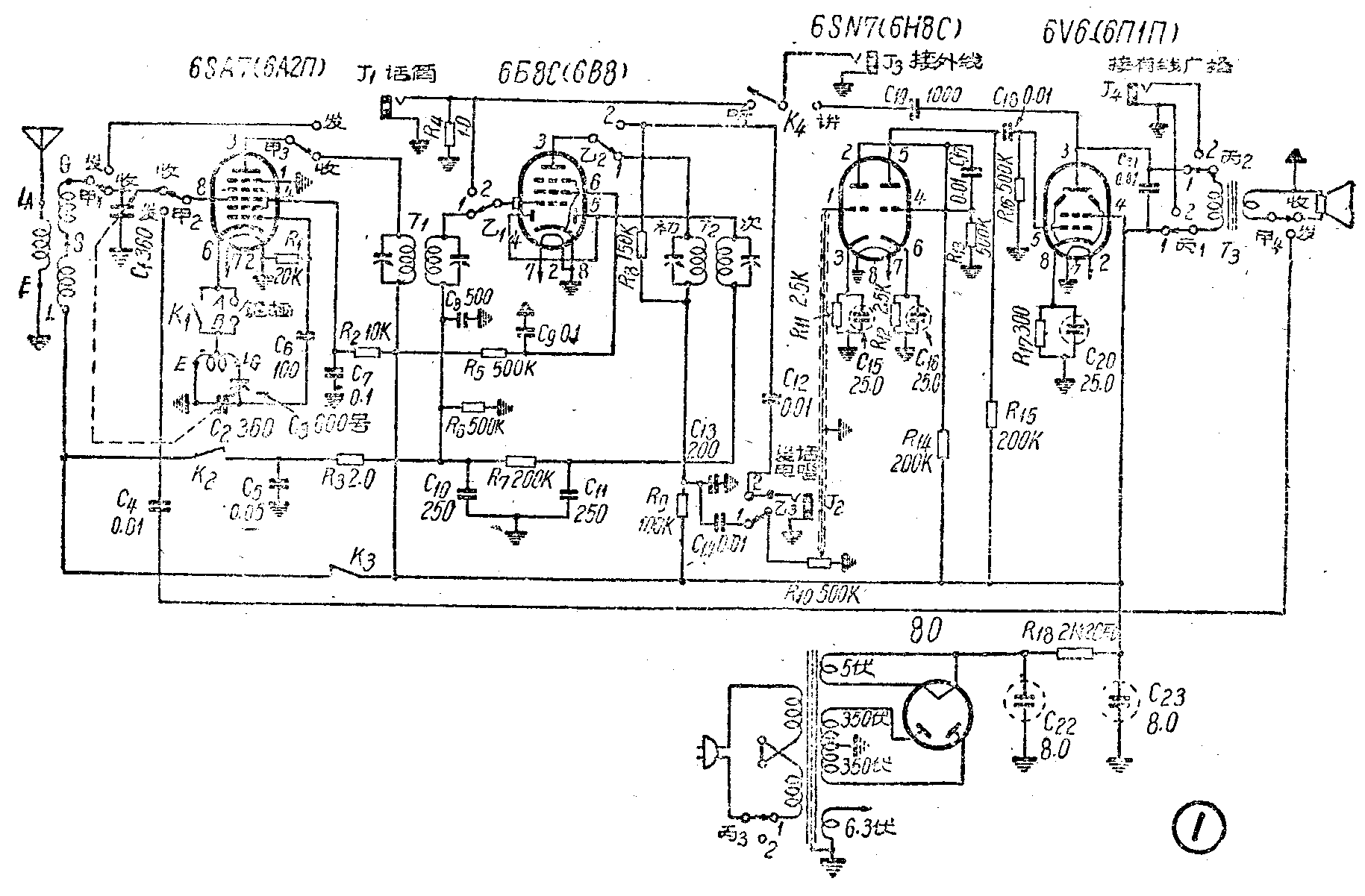

6SA7在收音时作为变频管，在发送时可作为振荡发射管。6Б8C的五极部分作来复式放大（即放大中频电压同时又放大低频电压）及检波。6SN7作两级低放。6V6作功率放大。80管作全波整流。总电路见图1。用两个五刀双掷开关甲、乙和一个四刀双掷开关丙，作各种用途转换及切换指示灯用。
1．收音：只收听中波段，收音时双掷开关甲、乙、丙置于图中位置，并接通K\(_{1}\)、K2，断开K\(_{3}\)，K4可在任意位置上。它的原理和一般超外差式收音机相6Б8C放大后的中频电压主要降落在T\(_{2}\)的初级上而在R9上的中频电压降很小。放大了的中频电压交连到T2次级并加到6Б8C的小屏上进行检波。R\(_{6}\)为检波电路中的负载，R7和C\(_{1}\)0、C11组成П型滤波电路。检波后在R\(_{6}\)上产生的低频电压降落就是6SA7和6Б8C的栅偏压，接地端为正，而另一端为负。当信号强时，这个栅偏压增大，6SA7和6Б8C的放大倍数。减小，信号弱时，栅偏压减小，放大倍数就增大，这样就起到自动音量控制作用。R6上的低频电压再加到6Б8C的栅极上进行低频电压放大。放大后的低频电压主要降落在R\(_{9}\)上，而在T2初级上的电压降却很小。这个比较大的低频电压再经过6SN7左右半边两个三极管进行两次低放，然后送到6V6作末级功率放大以推动扬声器发声。因为有三级低放和一级强放，所以声音很响。
2．扩音和电唱：将开关乙转到“2”的位置，其余不动。这时J\(_{1}\)可插话筒讲话，6Б8C作为前置放大级。J2可插电唱头，低频电压经过6SN7两级低放和6V6强放后送到扬声器放音。
3．电话会议：保持扩音和电唱时的各开关位置。如果将K\(_{4}\)投向“讲”的位置，把话筒插入J1即可讲话。这样在R\(_{4}\)两端产生的音频电压经过三级低放一级强放后由C19交连到外线去与对方通话。在听话时可将K\(_{4}\)扳向左方“听”的位置，则对方发出的音频电压由外线加到R4上，经过几级放大后由扬声器发出对方的声音来。
4．发报：开关甲掷向“发”的位置，开关乙在“1”、“2”位置均可，断开K\(_{1}\)和K2接通K\(_{3}\)，并将发报电键接到A、B插孔中。这时按下电键便可发出等幅振荡的电波。它的发射频率可由振荡回路中的电容和电感来决定。如果接上2米长的天线用装有差频振荡器的超外差收音机接收时，其有效距离可达400米左右。
5．发话：保持发报时各开关位置，但开关乙需掷到“2”的位置。这时可将话筒插入J\(_{1}\)或J2内发话。由话筒产生的音频电压经过三级低放（插入T\(_{1}\) 时）或经过两级低放（插入J2时）和一级强放后由输出变压器的次级经C\(_{4}\)加到6SA7的信号栅极上进行调幅。于是在它的屏极电路中便出现已被音频调制的高频电流，然后由天线发射出去。如果用普通超外差收音机在开廓地方接收时，其有效距离可达300米左右。
6．有线广播：开关丙扳到“2”的位置，这时电源被切断，输出变压器和扬声器通过插口接到有线广播线路上去，可以收听有线广播。这里应该注意的是输出变压器的初级线圈的阻抗要与广播站扩音机输出变压器的次级阻抗相匹配当广播站扩音机是定阻输出时）。

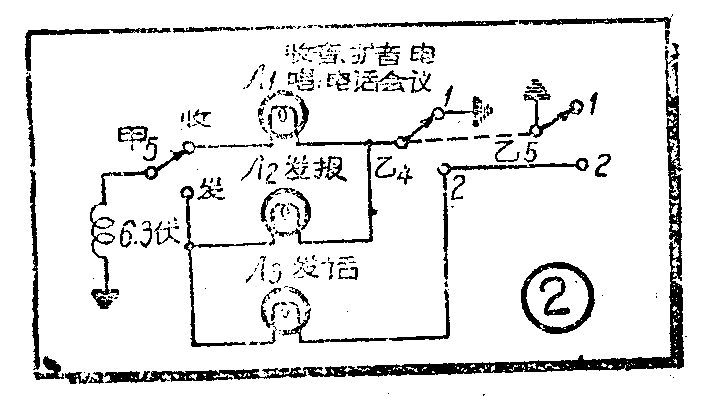

指示灯的切换电路如图2。当示教板作收音、扩音、电唱、会议电话等工作时，开关甲放在“收”的位置，开关乙在“1”或“2”的位置，此时指示灯БЛ\(_{1}\)亮。当作发报用时，开关甲在“发”的位置，这时指示灯Л1灭而“发报”指示灯亮。当作发话用时，开关甲仍在“发”的位置，而开关乙扳到“2”的位置上，这时“发报”和“发话”指示灯同时亮，因为发话一定要通过发报的电路的。在示教板上作这样的切换是很有启发性的。
在装置时应注意振荡电路中的各另件都要靠近6SA7变频管，如果振荡电路太长，一则振荡电流损耗大，二则电感和电容都要发生变化，这样就不容易起振荡。如果量6SA7第一栅到地的负电压和10伏差的太多或者无偏压时就是没有发生振荡。扬声器外壳最好接地，可以减少交流声。因为示教板的面积比较大，接线比较长，所以装成以后，对中频变压器要仔细地调节一番，才能达到预期的效果。(鲁英)
