（余新）本文介绍一种新试成的优质音频输出变压器的绕制方法。这种绕法非常简便；使用的材料比一般绕法节省，而质量很高，可使用于深度负反馈电路中。它不但适合于业余无线电爱好者自制，也宜于工厂大量生产。
结构形式
音频放大器的输出级，需要用输出变压器来使低阻抗负荷和放大器相匹配，使得到最大的功率输出。在功率放大级因其工作电压幅度大，产生较大的非线性失真。由于输出变压器的电感量不能做得很大，而漏感又不能太小，因而在低频和高频端的响应也变差。采用负反馈可以提高放大器的质量，改善非线性失真、频率响应等。反馈往往是加到末前级的栅极或阴极电路或更前级电路。电子电子管及耦合电路都有相移，级数愈多相移也愈大。输出变压器的电感量不足或漏感太大时，会在低频和高频时产生很大的相移，当反馈加深时就可能产生振荡。输出变压器的漏感愈大，负反馈就愈不能加深。因此降低输出变压器的漏感，就成为提高放大器质量的关键问题。从理论分析知道：变压器线圈绕组分段愈多，层间、绕组间绝缘层愈薄，则漏感愈小。目前往往采用把绕组分成很多段的办法，来降低漏感。
作者经过实地试验，找到一种如图1所示的优质音频输出变压器结构形式。线圈骨架分成三段，初级线圈是分段统制。图中初1是初级第1绕组，次是次级绕组，初2是初级第2绕组，这个绕组的绕线方向和前两组相反。绕制时每层线圈间不用层间绝缘纸，也不要求很整齐地排线，这样就使绕制方法大为简便，技术不熟练的同志也容易掌握。
制作中的一些注意事项
l．铁心的选择：音频输出变压器的铁心一般采用电工矽钢片。铁心截面积应选得大一些，以防止磁饱和。根据经验，10到20瓦优质音频输出变压器的铁心，最少应采用1到1.5平方寸以上才能取得良好效果。矽钢片的厚度最好采用0.35毫米的。大厚会增加涡流损失，太薄会增加漏感。矽钢片的窗口大小也应合适，过大会增加漏磁通，过小线包放不下。有些旧日货四灯机电源变压器铁心很合用，每付铁心截面积约1平方寸，绕制10瓦输出变压器时用一副即可，20瓦的可用一副半到两副。

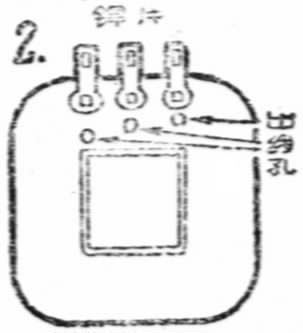

2．纸芯的制造：纸芯的质量很重要。可选用0.8到1毫米反白纸或纸胶板，用洋于漆或其他性能较好的绝缘漆胶合而成。大量生产时可用胶木粉压制。在胶合纸芯以前必须在二侧板上钻孔并铆上焊片，如图2所示，出线孔位置必须在事先计算，以免到绕制中途发现对不上。胶合纸志前还应正确计算图1中l\(_{1}\)、l2、l\(_{3}\)的尺寸（按导线的直径及匝数来计算），并保证l1=l\(_{2}\)，使输出变压器的对称性有保证。
3.绕线：这种变压器没有绝缘纸，必需采用质量较高的漆包线。绕制时虽然不要求很整齐地排线，但太乱时易击穿，并将造成对称性差或绕不下现象。另外它的初级有一组是反向绕的，必需把出头标以头、尾及正、反记号以免将来接错。
实例

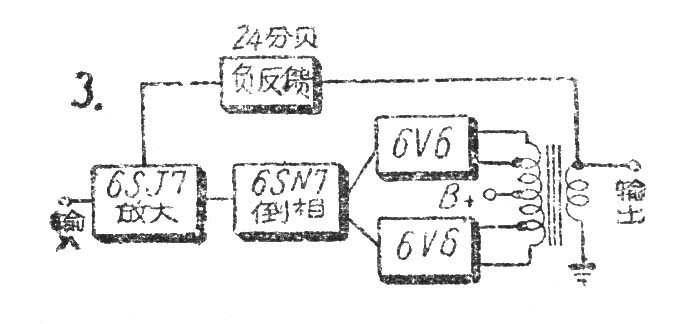

作者用这种绕法制成的输出变压器，装在图3 6V6推挽超线性电路中，效果很好。测试结果：在10瓦输出时非线性失真为0.85％；当输出功率为2瓦时，15周到40千周±1.5分贝。变压器的数据如下：
1．纸芯尺寸： l\(_{1}\)=l3＝1\(_{2}\)毫米；l2＝l\(_{4}\)毫米；纸志用0.8毫米红反白纸胶合而成；初、次级间隔用0.5毫米红反白纸。
2．绕组数据：二组初级用直径0.18毫米漆包线各绕2000圈，在450圈处抽头。次级用1.08毫米漆包线绕74圈（配3.4欧姆喇叭音圈阻抗）。
