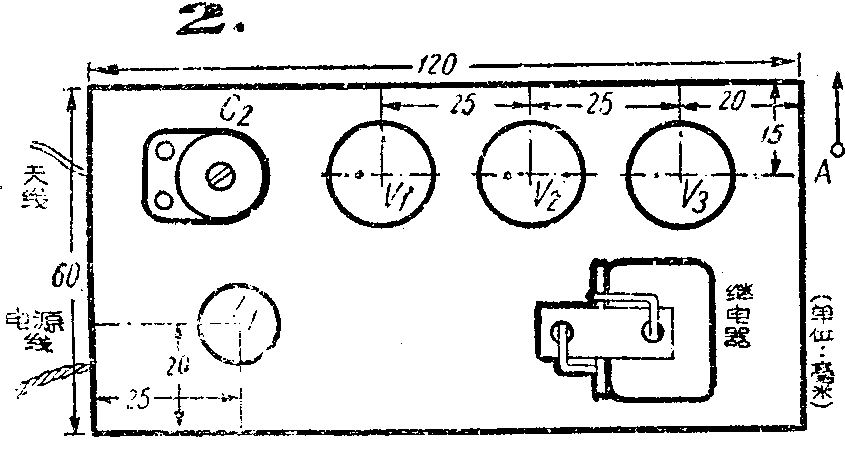

自从去年全运会时，解放军航模队打破了无线电操纵模型飞机的飞行高度纪录后，他们采用的超再生三管接收机的线路便在无线电操纵的各种模型上流行起来，在去年12月和今年3月举行的两次全国无线电操纵航空模型竞赛中，大部分队都采用了这种三管机，成绩很好。它的线路图如图1所示。L\(_{1}\)是用直径10毫米线圈管用0.8毫米线密绕14圈，或用10—12圈的成品短波线圈，RFC直径7毫米，用38号线绕100圈；每30圈一间绕。有关详细制作方法可参阅邮电出版社出版的“无线电遥控模型飞机”、人民体育出版社的“初级无线电操纵模型飞机”二书。底板可用夹布胶木、有机玻璃或航空层板做成，厚2—3毫米，尺寸及灯座等位置见图2，零件排列位置见图3。
调整时，先插上V\(_{1}\)，接上电源。用耳机的一头串连一个0.01微法的电容，将电容的另一个头与耳机的另一个头接在V1屏极负载的两端试听。如果工作正常的话，可听到一片“沙沙”声，即超再生的噪声。在“沙沙”声中不应有尖叫声。如有尖叫声，就应设法把它消除，如将C\(_{4}\) 换小一些，或把C3、R\(_{1}\)加大一点。如没有沙沙声，那就检查V1部分是否有错接或漏接的地方，并仔细检查各元件是否用的正确。如工作正常，再插上V\(_{2}\)、V3，把耳机并联在末级继电器上，如图中虚线所示。这时，应听到放大了的沙沙声。然后在接收机B\(_{t}\)回路中串联一个0—10毫安的直流电流表，把耳机取下，这时电表读数不过2毫安。再打开发射机，按下操纵电纽，如发射机和接收机的频率调整恰当（这可用调整接收机C2的办法来达到），这时，接收机的屏流将由2毫安升到8毫安左右，也就可以使继电器可靠地工作。
在调整时，由于电子管参数不同，各元件的好坏也不一，可能会有下列情况发生：
1．屏流下限值很低，收到信号后，上升值也不高，或根本不升高。原因是C\(_{1}\)0用的太小，沙沙声中有尖叫。
2．屏流下限值很高。原因是C\(_{1}\)0用的太大或C7坏了。
3．如继电器反应很慢，电流表上读数升降也很慢，可减小R\(_{5}\)，有时将V2、V\(_{3}\)的栅极电容和电阻减少一些也很有效。
4．如发信号时，无论怎样调整，继电器只是跳一下，电流表上指针也是动一下。可减小R\(_{1}\)和C3，但也不能太小，以免影响超再生工作。工作正常的接收机，应该动作快，不拖泥带水，并且电流值上下差要大。（张全胜 黄永良）
