（王祖康）“记录”牌电视机的高压部分，是由行输出管П3－4，行扫描变压器TP3－5及阻尼管П3－5组成（统称高压系统）。由于电压很高通常装在金属铁盒内并和外部隔离。高压系统是供给显象管阳极上的高压，系利用行扫描在回程时产生一个很高的正脉冲电压，用线圈升高，再经回程脉冲电压整流达到显象管所需的加速电压。“纪录”牌电视机里阳极所需电压为14千伏。
行扫描输出变压器Tp\(_{3－5}\)是自耦升压式的，线圈层与层之间用高压绝缘塑料纸包封。用作升高回扫时的正豚冲电压的线圈是蜂房式，外面用高压绝缘塑料包封，高压整流管П3－6就装在行输出的上部。供给高压整流管П3－6的灯丝电压是用一条高压绝缘塑料线绕制成圈，利用行输出变压器的电压感应获得1.2伏。П3－6的灯脚与灯丝之间串连一只4欧姆的电阻，是为了使行输出在工作时不影响整流管灯丝。

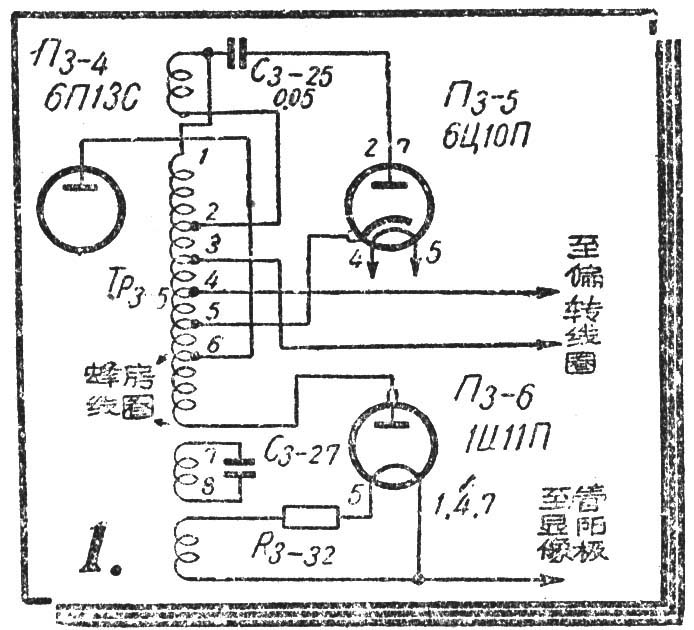

П3－5阻尼管是为消除行扫描自耦变压器TP3－5中产生寄生振荡的阻尼级。全部线路如（图1）所示。在维护修理高压系统时应注意这样一些现象：
①输出引接线排列过近，产生线间短路，使阻尼管П3－5阻极发红，严重时能使高压系统全部烧毁。（行偏转线圈或П3－6阴极与灯丝短路也能引起）
②行输出变压器内部跳火（通常会在蜂房式线圈中产生）使显象管幕面（左边）有弯曲黑带出现。伴音输出杂声很大（如图2）。

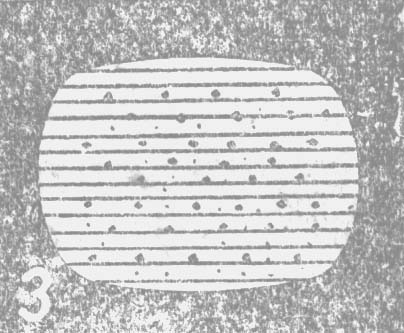

③行输出线圈与铁芯跳火，或绝缘破裂冒火花，（П3－6的灯丝线圈）使显象管幕面出现星星点点的干扰（如图3）。
④夹紧行输出变压器铁芯的罗丝松，经前级振荡后，振动铁芯发出狂叫。
⑤П3－6高压整流管的灯丝与阻极变形靠得过近（工作一个时期即短路）。使输出管П3－4阳极发红（如图6）。

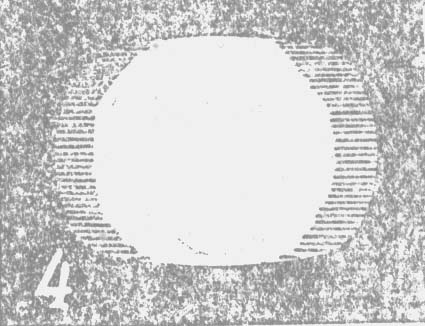

⑥П3－6高压整流管灯丝表面的氧化物脱落，灯丝无弹性（输出电流小），使显象管幕面无光栅（有亮光但无扫描线条。好像离子阱和中心位置调谐器没有调正确一样，如图4）。
另一种情况：当亮度调谐器旋到最大时（亮度最强）影像慢慢能够放得很大，然后在屏幕面上亮度完全消失。

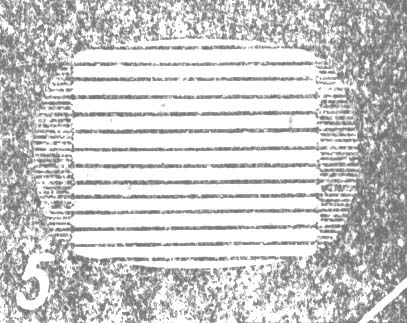

⑦回输线圈（7—8两头）上的电容器C\(_{3—27}\)充电，使输出管阳极发红，如果行的幅度不够（如图5），可将回输线圈上的电容器C3-27加大容量（市电源不足，行偏转线圈短路或输出管电压低也能引起）。
以上这些故障有时也能使显象管阳极没有高压或者很低，结果是显象管屏幕不发光。在检修高压系统时要注意即使电视机已经关闭，但是高压还没有完全放电，如果手接触到高压处就可能被高压电震，所以必须用起子把高压通一下地，使高压完全放完，这样能达到安全。
