目前全国人民都在热烈地响应党的号召，正以冲天干劲投入到以机械化、半机械化、自动化、半自动化为中心的技术革新、技术革命运动中来。不少机械设备实现自动化时需要加装各种控制装备，这里谈谈几种实验有效的光电管控制、微电流接触控制和时间控制等简单装置，作为实现技术革新的参考。
（一）光电管继电器 光电管的特点是在受到光线照射时能够产生电流，通过放大器放大以后，可以用来为我们做出很多工作，例如通过继电器做成自动操纵、自动计数、自动报警、使机床在操作者处于危险部位时自动停机等各种设备。由于这种控制器一般装置比较简单，而且可以利用接线深入到机器设备上一些不易达到的地方，因之应用范围很广。

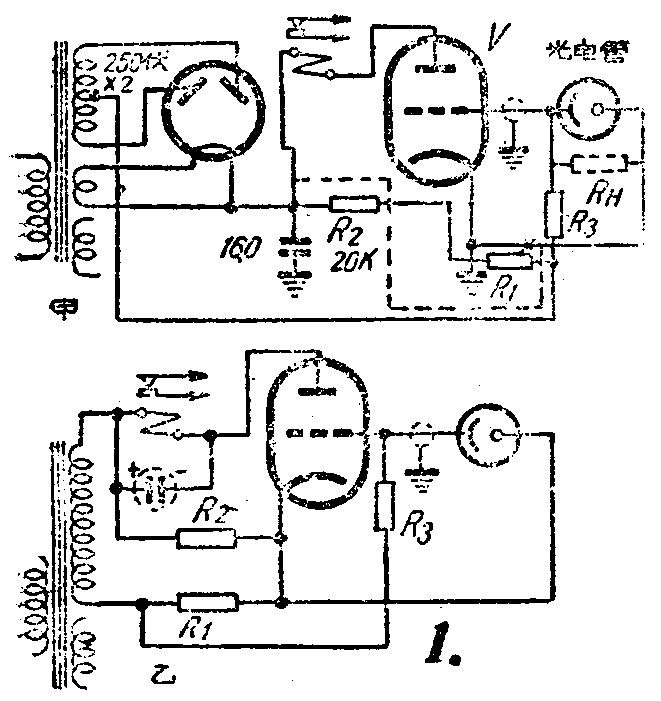

最常用的光电管继电器线路如图1甲。它的工作原理是在电子管V的栅极上接入一个较高的负电压，电压值要足以使电子管处于屏流截止状态。把灵敏的继电器串接在电子管的屏极回路里，光电管的阴极接在电子管的栅极上，阳极则接在电子管阴极的地电位。此时电子管的栅负压又兼供给光电管电压。当光电管受到光线照射时，内阻就显著降低，像是在栅极与地之间接入一只电阻（R\(_{H}\)）与栅极电阻R3串联，起着分压电阻的作用，等于将电子管V的栅负压降低，使它足以产生屏流，继电器就开始工作，以达到光控的目的。电子管栅极电阻R\(_{3}\)的阻值必须足够大，控制的灵敏度才比较高。如果阻值过小，分压作用不显著，相对的光源就须增强，这样不仅降低了机件的灵敏度，而且影响了光电管的使用寿命。电阻过大也有不利，因为这一部分的接线可能比较长，还必须使用金属隔离线，稍有漏电，也会严重地妨碍正常工作。通常这只电阻阻值是在10兆欧至15兆欧之间最为适宜。电阻R1大小根据光电管特性决定，可用10千欧的可变电阻调整。
图1乙是简化了的线路，省去一只整流管，工作情况和图1甲一样，电子管兼做整流工作。缺点是继电器两端的直流电压降是脉动的，会使接触点产生跳动，必须在继电器的两端并联一只较大容量的电容器，作为滤波使用。如果用的是电解电容器，它的负极要接在靠近电子管的屏极端，方向不能弄错，容量在8至16微法就够了。尽管这种接法的稳定性比较前者要差一些，但是可以省去一只整流管，也是值得采用的。
在这两个线路里，电子管要送用在正常工作情况下屏流不低于10毫安的，否则就要求继电器的灵敏度很高，或者电子管过荷，容易衰老。一般可用6SN7、6J5、6H1П等三极管，或用6SJ7、6SK7、 6Ж1П等五极管接成三极管使用。继电器的灵敏度须在5毫安左右才能保证工作的稳定性，因为这种单级光电管控制的线路，还不能够充分地利用电子管的最大工作电流。此外，采用哪种型式的光电管，对于它的工作特性必须事先了解。
光电管的最高工作电压不能超过它的规定极限值，特别是充气光电管更是如此。虽是同一工厂生产的同一种光电管，它们的最高工作电压也不一定相同，需要根据每只光电管所附的说明来使用。一旦超出所规定的电压，光电管内部立即出现紫色闪光的电离现象，能严重地缩短使用寿命，同时也破坏了工作的正常性。但是工作电压也不能降低太多，这样做又将使灵敏度大大地降低。
具体装置可以采用221型单级充气式光电管为例。这种光电管的工作电压较低，适合用于图1的线路。许多类似的一些光电管的性能，绝大多数与221型相同，即使型号、工作特性不明，也可以按照此种线路试装。使用这种光电管时，电阻R\(_{1}\)两端的电压降调至80～90伏，用一只手电泡或6～8伏指示灯泡作光源，照射光电管，这时继电器应该能够很灵敏地工作。如果发现不够灵敏，最好用电流表测量由于管屏极电流的变化情况，一般在不工作时，即没有光线照射光电管时，电子管的静屏流不应大于0.5毫安，大于此数说明工作不正常，可能是栅极部分有了漏电。正常工作时电流应达10亳安左右。如果测试结果符合上述情况，继电器还不动作，那么问题是在继电路的本身，如果是由于继电器内阻过低，可换用42—45号漆包线重新绕制。测试时如果电子管的屏流根本不起变化，可能是光电管的正负极接反了。如果继电器工作不稳定，有跳动现象，除了要检查继电器的灵敏度外，还要检查滤波电容器是否良好。可以更换新的一试。
采用工作电压较高的ФЭУ型或ЦГ型光电管时，用这种线路灵敏度就嫌不够，这时可以按图1甲虚线所示，将光电管电压直接取自高压正端。R\(_{1}\)两端电压降只调至电子管的截止屏流点。ФЭУ型是有反射屏的光电倍增管，反射屏要与发射屏并接成为单级使用。当然，这时的灵敏度就和ЦГ型的差不多，不能起倍增的作用。

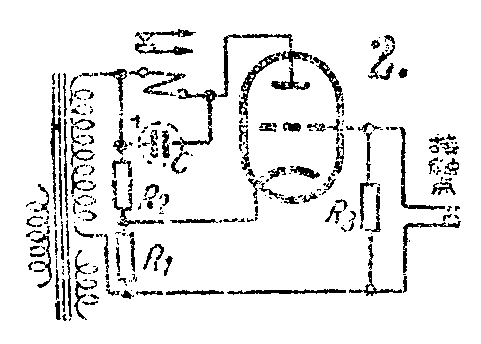

（二）微电流接触控制器 这是利用经过电流很小的接触点的闭合，来起控制的作用。线路和光电管控制一样，只不过是把光电管两端改为接触点而已（图2），这种控制方法和光电管控制相比较，有以下几个不同点：
1．可以有效地利用电子管的屏流。接触点闭合，线路里栅压等于零，在使用强放管时屏流可以达到最高值，这样对继电器的灵敏度要求就不高。
2．接触点的电流极小，可以控制在万分之几毫安左右，对接触点的处理要求也不高。
3．特别适用于时钟控制或微小力量的点接触控制系统方面。
4．比光电管控制的装制成本低，而且经久耐用。
要注意的是采用这种线路时，必须考虑加装限流装置，最简单的方法是在电子管的阴极上加接一只适当的负压电阻（R\(_{k}\)），使屏流被控制在一定的范围内。

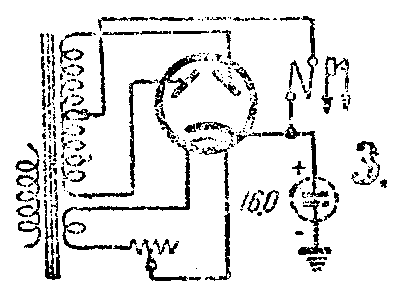

（三）时间控制器 时间控制器的装置，在自动、联动化或一般的机械程序控制方面，都有着比较重要的地位。图3是最简单的时间控制器。电子管可以采用一般旁热型整流管或强放管，时间控制用低阻线绕电位器串接在电子管的加热极电路里。缺点是控制时间受到电源电压变化的影响较大，控制时间的范围又比较小，不能达到接近于零的时间，输出电压还不能太低。还有一点是灯丝的热情性太大。在短时间内开启几乎不起控制作用，所以应用范围不广。
图4是一种比较理想的时间控制器。这种线路特点在于控制时间可以低到百分之几秒（这是继电器接触点移动的时间），最高可达若干分钟，而且相当稳定，变更控制时间只需调节电位器R\(_{2}\)，还很方便。如事先用跑表把电位器上每点的控制时间记在刻度盘上，便可随时选取所需控制时间。曾以这种方法制成自动晒图机和热处理联动生产线，效果都很满意。电子管的选用，和前面谈到光电管控制器的要求相同，可以采用三极管或五极管接成三极使用。它的工作原理是：接触点K张开时，当交流是正半周时，如图4所示位置，电流就通过电阻R1、R\(_{2}\)、R3形成回路（利用控制栅极整流），此时屏极无论在正半周或负半周都没有屏流。R\(_{1}\)、C1两端产生一个直流电压降，靠近栅极的是负极。R\(_{1}\)、C1的数值大小，可以决定控制时间的长短，若R\(_{1}\)为1兆欧、C1为2微法时，最长控制时间约为10秒（这是根据实验结果得出的），其中任何一个数值的加倍或减半，都能使得控制时间加倍或减半，依此类推，即可得到所需控制时间的数值。
当接触点K是闭合的，情况就不同了。交流电压瞬间至屏极时就能产生屏流，又因为C\(_{1}\)原已充电，使栅极处于高负压点，屏流还不能立即产生，需要栅极负压经R1线放至不足以截止屏流的一点时，屏流才产生，就是说从打开接触点K至继电器动作时止，这当中有一段放电时间，这样就达到了时间控制的目的。这时的R\(_{3}\)完全不起作用。
如果控制时间需要低于R\(_{1}\)、C1所决定的放电时间，可以调节R\(_{2}\)至合适的一点，因为R2的另一端是接在比较电子管阴极电位更为正的方面，有一定的抵消电容器C\(_{1}\)负电位的作用，因之使用起来很是方便。图中R2是5～10千欧的线绕电位器，如不易购得，也可采取控制R\(_{1}\)的方法来获得控制时间，这时R2就可以用一只固定式的线绕电阻来代替。（张大鋆）
