在这全国全民厉行增产节约加速建设社会主义的时期，在我们自己动手的无线电制作中同样应该贯彻这一精神，尽量地利用废旧物品，节约物资。这里，我把利用旧电铃变压器来代替几种专用变压器的方法介绍给大家。

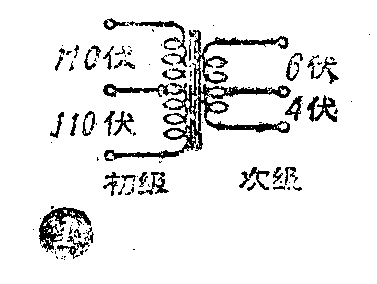

旧电铃变压器在废品站、旧货摊上很容易买到，价钱不贵。其规格一般是初级有一个220伏绕组，中心抽头，次级是10伏绕组，有6伏和4伏两个出头如图1。

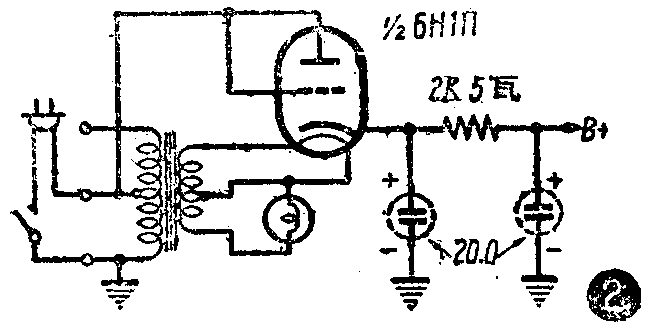

（1）作简单交流收音机的电源变压器用：自装的一只两管交流再生机的电源变压器就是用的电铃变压器。如图2所示：将6伏接两管灯丝，4伏接指示灯，高压由初级圈110伏处直接输入到整流管屏极整流。经过长时期使用证明，效果良好。即使连续使用6～7小时之久，变压器也仅仅微温不致发热。

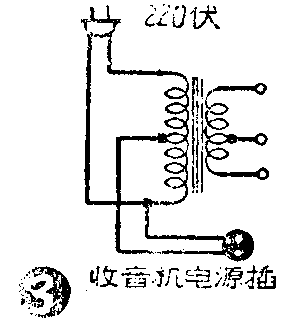

（2）作降压变压器用，有人有一售品再生收音机，电源仅能适用于110伏，当地交流电源改为220伏了，原想购降压变压器，但价格较贵，我给他添用一只电铃变压器，把初级作自耦式降压器使用，效果相同，却省下不少花费（图3）。

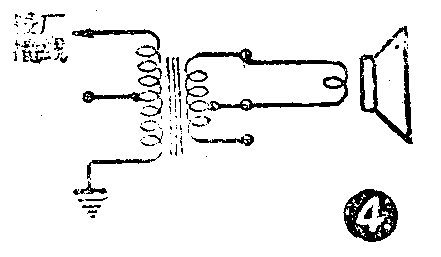

（3）作有线广播用户变压器：在农村有人将适合电话使用的低阻听筒用来收听有线广播，也有人误买了永磁动圈喇叭来接用收听，结果影响了许多其他有线广播喇叭不响。经用电铃变压器初级接至引入线，次级接听筒或永磁喇叭后，听筒与喇叭都能响亮且毫不影响其他喇叭收听（图4）。

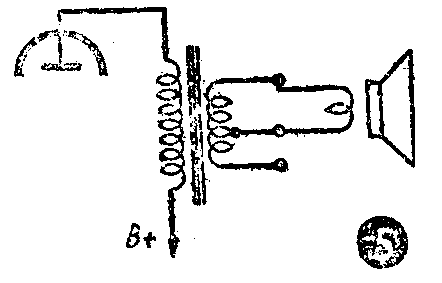

（4）作输出变压器用：一般三管收音机接用5时永磁动圈喇叭时，输出变压器也可用电铃变压器代替。接法如图5，将初级接低放管屏极与乙十处，次级6伏处接喇叭音圈，效果也满好。
（5）作低周变压器用；在收音机上也曾将电铃变压器作低周变压器使用过。接法是将次级10伏作初级用（接检波管屏极与乙十处），在初级110伏线圈上约1／3处抽头作低周次级用（接低放管栅极与地）。抽头时将变压器拆开，露出线圈，用针仔细地在初级圈约1／3左右的地方挑出几个头来，注意不要挑断，刮去漆皮焊上引线即可。接用时将抽头逐个接听，找出合适的抽头再焊住。（如图6）

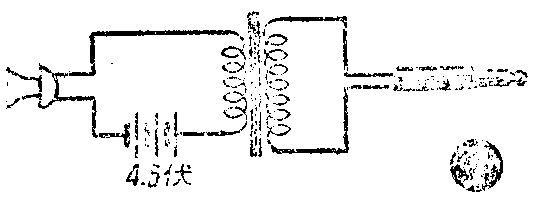

（6）作话筒升压变压器用：在用普通电话炭精话筒接到收音机上作扩音用时，用电铃变压器次级接话筒，串电池4.5伏；初级高压线圈用插头接入收音机话筒插口，效果也令人满意。（图7）
以上几种用法，有的效果很好，有的（如4、5两项）则比专用变压器效果差些，但价格上的差别却不可比拟，从节约的原则上考虑，还是使人满意的。
在购买旧电铃变压器时要分别测试初、次级有无断路现象；测试初级与次级间有无短路现象；测试初、次级各与钢片有无短路现象，没有以上现象的即可使用。（徐俊业）
