今年初春，我利用手头原有的另件，再购置了一些，装制了一部经济简单的超外差式收音机。现在把它的线路结构介绍给大家参考。

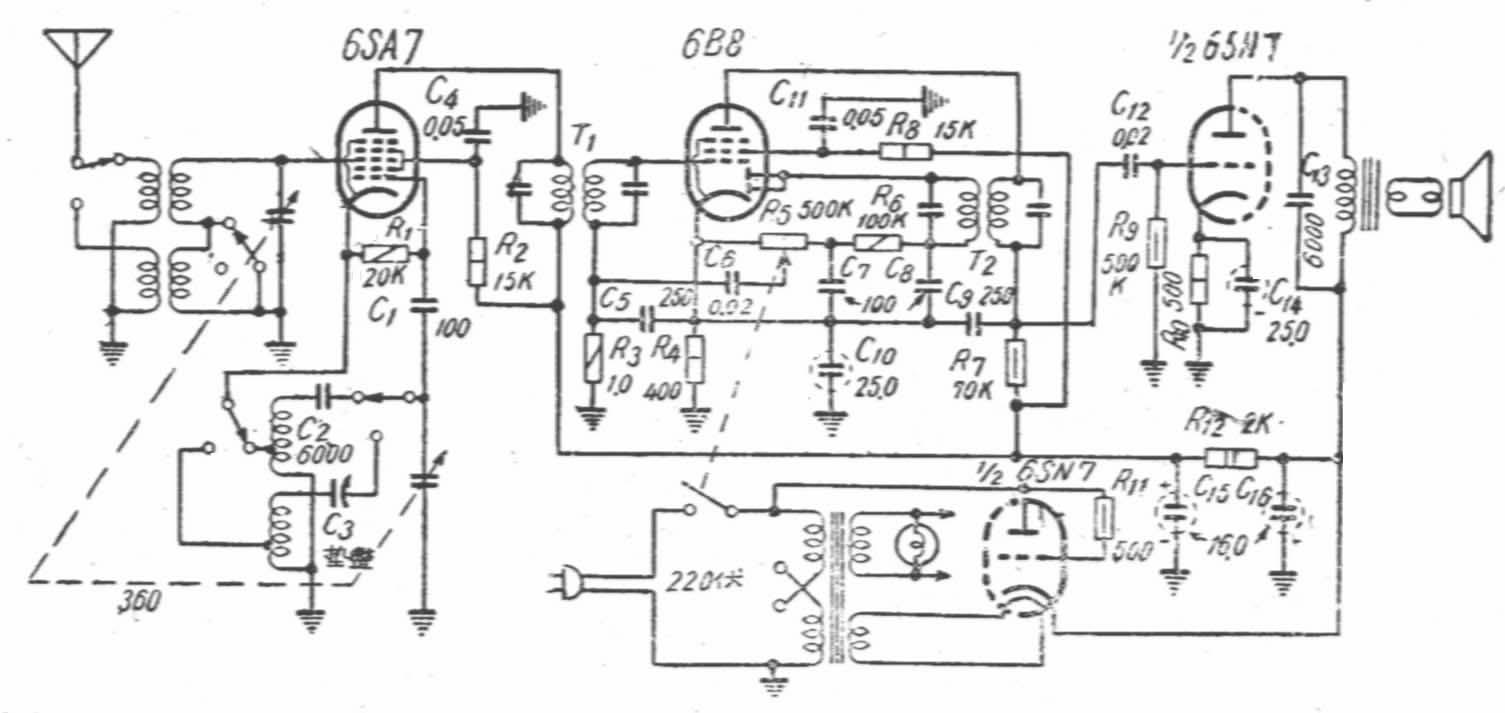

本机采用来复式线路，电子管用国产6SA7、6SN7及6B8。线路结构见图，6SA7作变频，6B8作来复式放大及检波，6SN7作整流及音频功率放大。它的工作原理是这样的：中频由6SA7的屏极输出后，经第一只中频变压器T\(_{1}\)交连到6B8的控制栅上，经放大后，由第二只中频变压器T2交连到6B8的二极部分作屏极检波。检波后的音频电压经C\(_{8}\)、R6、C\(_{7}\)组成的滤波电路滤去了中频，然后接到音量控制器R5上，以后，音频电压又经C\(_{6}\)回到6B8的五极部分作音频放大，再经C12交连到6SN7作功率放大。图中C\(_{1}\)、C5、C\(_{9}\)、C7、C\(_{8}\)、应采用云母电容器。C5、C\(_{9}\)的作用是滤去残余的中频，它的容量约为250—500微微法，这里用的是250微微法的，用500微微法时对音量也不会有很大的影响，R3是6B8作音频放大的栅极电阻。按本电路装置时，必须严格注意另件的排列，接线要力求短，不要绕来绕去，多走弯路，以免发生各种不应有的回授和振荡。
图中，R\(_{11}\)是为保护整流部分的6SN7的栅极而设的，如果用得大，则输出的电压会降低，如果用得小，则保护栅极的作用不大，所以它的阻值可根据实验而决定。为了使功率放大的6SN7的屏压较高，所以把它的屏极接于整流输出处，但这样交流声会大，因此C16是用16微法的。所用电源变压器是有两个6.3伏绕组的，一组供给6SA7、6B8及指示灯用，另一组供给6SN7，这样，整流部分的6SN7的灯丝和阴极间一旦被击穿时，不致损坏其他电子管。由于变压器没有高压线圈，所以高压直接取自电源，使用时必须注意底盘带电。线圈采用美通553或M81铁粉心线圈，可以提高灵敏度。电子管也可以换用6A2П、6H1П、6Б8C，这些电子管特性和6SA7、6SN7、6B8相仿。（崔兆椿）
