黑龙江省肇东县有线广播站的自动化，是当前农村广播网技术革新中的创举，值得各地广播站学习，因篇幅关系，这里仅能作比较概略的介绍，供各地参考。——编者。
在当前波澜壮阔的以机械化、半机械化、自动化、半自动化为中心的技术革新、技术革命运动中，宣传战线上的广播网工作者们，也积极地响应党的号召，为实现广播网工作的技术革新和全面大跃进而努力。为了打开广播工作自动化的大门，最近，黑龙江省广播局以肇东县广播站为试点，集中力量，苦干巧干，克服了技术上和器材上的重重困难，已经安装和试验成功了全省第一条有线广播过程自动线的设备，并已正式使用。效果良好。这一自动线的运行达到了这样几个目的：①广播站每次广播过程中全部机器设备的电源可以按时自动开启目和关闭；②输入信号包括转播中央、省、市台节目，本站自翻节目和录音机自动放音等，可以按照每日广播节目程序，按时自动转换；③输出电路可以按时自动切换到广播或电话方面；④电源和输出线路超过负荷时，可以自动断开；对于瞬间过荷，切断后还可以自动恢复工作。完成了这样的自动线，广播站的机房里可以实现“无人值班”，只需播音员在每次播音时间开始时在播音室里按钮遥控管理，既减少了值机人员，又可增加机器运行的可靠性和准确性，并且提高了机器运行的安全程度。
有线广播过程自动线主要是由一具时钟加装接点和许多种类的继电器配合起来工作的。它的组成也分为四个部分，第一是整个自动线的“控制中枢”、自动线时间控制盘。通过它指挥全部广播过程的运行，按时接通各自动控制部分继电器的电源自动开机关机，变换广播节目输入信号和切换输出线路。它由经过改装带有时针分针接点的时钟和时间分配继电器组成。第二是由合闸继电器、断闸继电器和过流继电器等元件组成的电源自动控制盘。通过它来指挥广播站机房全部机器设备的电源开闭。第三是由两切继电器组成的输出线路自动控制盘。它受机器高压电源自动开闭的控制。按时把线路接通到广播或电话方面，以适应目前利用县内电话线路定时开放广播的需要。第四是自动线监视控制台。通过这一部分的指示灯和电眼指示管可以监视整个自动线的运行情况。这些部分的主要内容和简单工作原理如下。

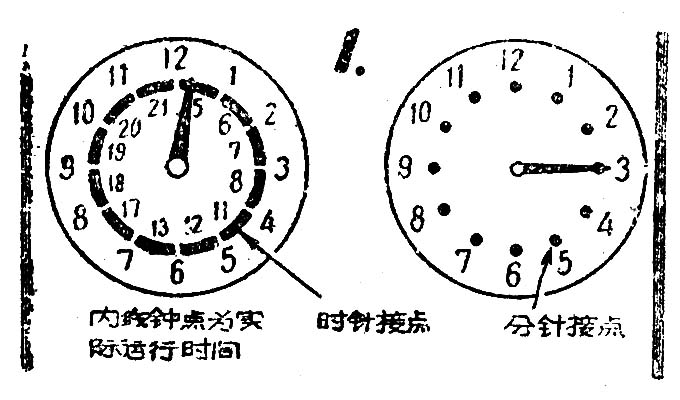

自动线时间控制盘 ①时钟的改装：在一具准确的时钟的绝缘表盘上按时针每小时内有一连续通路、分针每隔5分钟有一通路这样加接时针和分针接点如图1，这样12小时内每小时每5分钟利用时针和分针的接连，出现一次通路，可以用来按时接通控制开启和关闭的电路。 由于表盘是12小时循环一次，昼夜重复，因此进行控制的时间不能按表盘上表示的钟点配接，要按实际播音时间重新分配，例如广播站每天广播时间为5点0分开始至9点正停止，11点0分开始至14点正停止，17点0分开始至22点正停止，时针接点应如图1所示配接。这样播音员于5点0分时在控制台揿接开动时钟电源的开关，合闸继电器动作并利用自锁接点，时间开始运行执行自动控制的任务，到9点0分时利用时钟本身接点接通断闸继电器自动关闭停止。至11点0分时，播音员再揿接合闸继电器，时钟又开始继续运行至预定时间自动停止。一般广播站每天播音时间不至超过12小时，所以这样接配方法是足够应用的。②时间分配继电器：在广播过程中的时间安排，虽然时针的指针位置各不相同，但任何两小时或几小时都可能有分针指针位置相同的地方，如5点20分，7点20分，11点20分等，可能构成被控制电路互相串通。为了区别分针相同时针不同的广播时间，必须设置一套作为时间分配的分针继电器，利用它上面的多组接点重新组合时间，工作原理如图2。③同一接通信号在不同时间重复出现：这在广播过程中是常有的情况。如图3所示，一次相同的电源开关控制或广播节目输入信号的变换控制，可能需要在不同的时间内重复出现，例如6点10分转播（A）台节目，同时关闭（B）机电路，12点10分自播开始时又须再次关闭（B）机电路，如按图中（甲）的接法，必将造成转播（A）台和自播互相干扰，所以在控制电路里另加转接继电器，工作原理如图中（乙）。在以上内容中，时钟的改装是件细致工作，接点的安装要求时针、分针必须划分得十分准确。时针接点范围应在每小时前2分钟至57分钟内。时间分配继电器有的需要接点很多。如无多组接点继电器，可用多只单或双组接点的继电器并联使用。但是并联后电流大，如果直接和时钟表针串联，极易烧毁表针接点，应该另用继电器转接一次，减少流经表针上的电流。

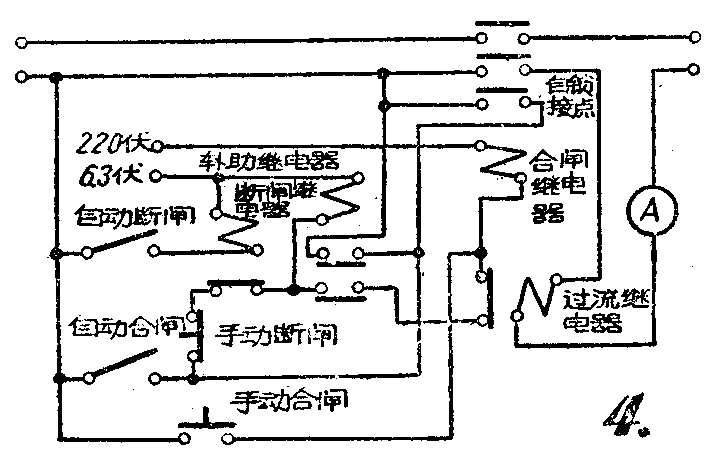

电源自动控制盘 全部机器设备中电源自动控制用的继电器都是利用电源线的“负线”（共用线）构成回路。总电源和分电源的自动控制线路如图4。各继电器经过瞬间接通后，即可工作。断闸继电器经瞬间接通后，被控制电路即可断开。合闸继电器则须利用本身接点加接成自锁线路，使被控制电路持续闭合。图中自动合闸和自动断闸接点即是时钟上的时针和分针继电器上的接点，手动开关接在自动线监视控制台上。过电流继电器为防止线间电流过大，保护机器不致超过负荷而设。线间电流过大时，过电流继电器动作，合闸继电器断电，接点跳开，电源线断开。线路中并联在自动合闸接点两端的补助继电器可使电源线瞬间过荷断电后自动恢复。它的接点在工作时是闭合的，线间过荷时过电流继电器接点断开，使电源线断开，当过电流消失后，过电流继电器接点又闭合，合闸继电器可以通过补助继电器的接点构成回路，使电源线恢复接通。各机器的电源控制适用同一线路，但可以简化，省去过电流继电器和补助继电器部分，合闸继电器并可使用简单的双组接点继电器控制单根电源线。
输出线路自动控制盘 输出线路的自动切换工作原理如图5。自动切换继电器的工作电源和扩音机高压电源接在一起。高压电源接通后，自动切换继电器动作，控制输出线路自动切换至扩音机输出方面。电源断路后，继电器断开，切换继电器换接至电话交换台。为了防止接触不良，广播送不出去，线路上加装了监视设备。由于线路在广播完了后还要作电话线使用，并为广播时保持线路的平衡，所以监视信号不宜直接从线路上取出，而用磁耦合办法取得，这样取来的信号电压较小，所以经过两级电子管放大后送给电眼指示器。

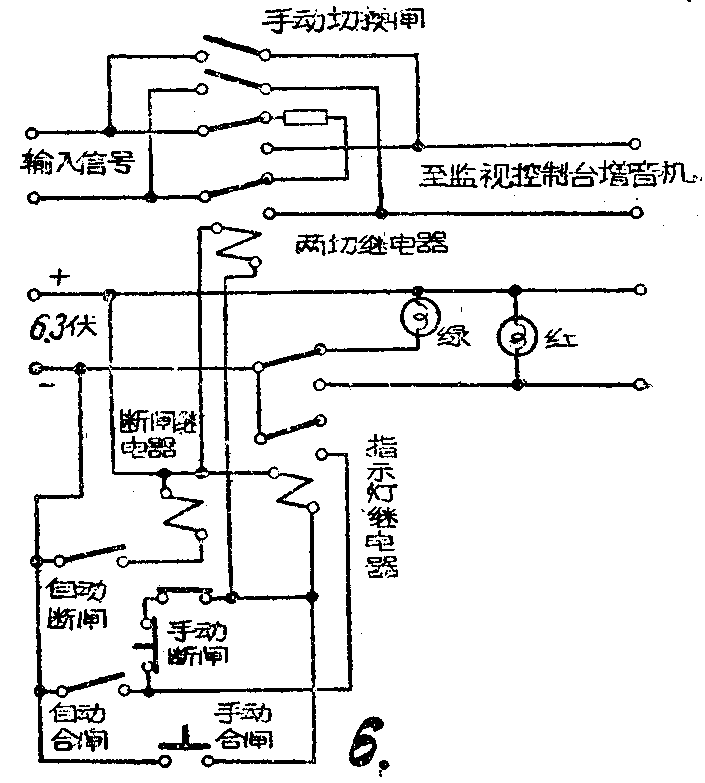

自动线监视控制台 这里面包含有广播节目输入信号自动变换线路，工作原理见图6。线路里配有指示灯，由指示灯丝电器带动工作，可以指示输入信号是否正常工作。为了解决偶然线路故障，输入信号线路控制电路上还配有手动切换闸。其他电源控制电路上的手动开关，和输出线路的监视指示灯也都装在控制台上。由于台内包括有各个部分的电路，极易引起干扰回授，应当考虑适当的隔离装置，同时输入信号控制继电器宜采用直流电源。各广播节目输入信号线路在不输入控制台增音机时，应接以假负荷电阻，可以减少几个节目信号之间的互相串扰。
此外，关于录音机的自动开机放音和闭机部分，是利用继电器和电子设备进行控制的。录音机的电源通过时间控制盘按时接通。但是录音机放音时，必须电动机先行起动，然后胶带才能被带动旋转，所以要在原录音机上手动“录、放、停止、倒带”的切换开关下面装上一只拉簧和继电器，在放送录音以前将原手动开关放在“停止”位置，利用继电器将开关锁住。继电器电源则由一组5Y3电子管整流器供给。因整流器加上电源后并不马上整流，需迟延3～5秒钟才能达到正常工作，因此当电源加到录音机上时，电动机可以先转动，3～5秒钟后整流器电流供给继电器吸动拉簧，使切换开关由“停止”位置自动跳到放音位置上，使胶带旋转，同时继电器电源并可随之自动切断。放音后自动闭机是利用胶带上的控制信号控制完成的。为了达到这个目的，节目只录在胶带的下半边，上半边录控制信号，节目录制完毕时，在胶带上半边录上一个瞬时低频信号。放音的录音机上原有抹音磁头去掉，在原位置上换装一只专放控制信号的磁头。在放音完毕时， 控制信号由磁头经过一组多级电子管低频放大器放大后带动一只继电器，便可将电源切断停止，并可将输入线路转接到第二台放音的录音机上。
肇东县广播自动线的实现是广播工作自动化的一个可喜的开端，在这方面，黑龙江省广播网工作者们作出了不小的贡献，他们不仅为全省有线广播、无线广播实现全面自动化打下基础，还为在其他战线上实现定时作业自动线提出了良好的范例。（本刊根据黑龙江省广播局资料编写）
