本刊1959年12期发表了这篇稿件后，许多读者 来信询问一些具体装制的技术问题，现再作一些补充说明。

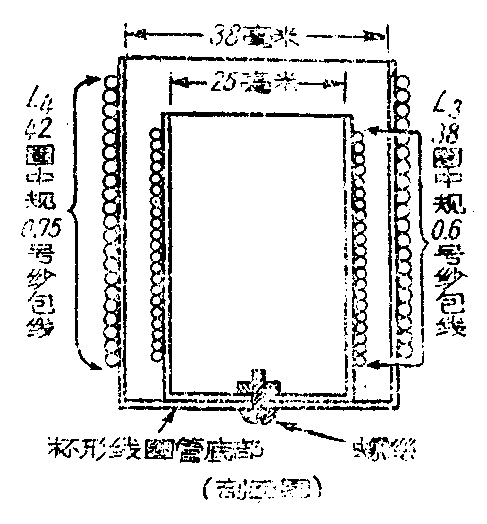

1．线圈的绕制：发信机线圈L\(_{3}\)的圈数是38圈。L3和L\(_{4}\)的装法是采用大圈套小圈的交连方法，L4外径大，L\(_{3}\)外径小，都是采用杯形线圈管，它的底部中心打孔用螺丝固定在一起，装好后的剖面如附图。如果没有纱包线采用近似线号的漆包线也可以。收信机线圈及发信机线圈的L1、L\(_{2}\)都是用中规0.5号（即相当于SWG26号）线绕制。
收信机线圈的L\(_{5}\)及L6是分绕在线圈筒的上下两端，L\(_{5}\)＇的绕法是在L6上垫上黄蜡布后再把L\(_{5}\)的1端不剪断延长上去绕在垫有黄蜡布的L6上面即成。
2．几个电容器的说明：发信振荡槽路中的C\(_{5a}\)和C5b是用作细调频 率用的，基本容量采用固定式，而辅助容量用半可变式的，这样便于细致地增减所需的频率，这两个电容器不能合并成一个。至于收信机中并联的C\(_{6a}\)和C6b，是由于现有材料的限制而将两个电容器凑成需要的数值的，如合并改用一个适当数值的电容器也可以。
3．天线架设：如果有一方是固定台址，那么固定台址的一方就不一定要用倾斜式天线，可以安装倒L型天线，其效率会比倾斜式天线更高些，双方通信距离也可以增加。
4．图1中R\(_{7}\)应为100欧，图2中C4的电容量应为145微微法，原图中排印有误。图4（a）中收信机面板下排中央位置的插孔应是地线端子，原图中错接电源线。电源线应该是直接穿入图4（a）最下面的小长方格子中，在它的内壁穿孔接入机器内部，读者可对照图3和这期封面的照片即可明了。（李超伦）
