扫描部份，是电视机决定图象质的最重要的一个部分，一部电视机在使用中有时这一部分会发生障碍。
“北京”牌电视机是国产第一种电视机。这种电视机已广泛使用，它的结构与性能已在本刊1958年第7期介绍过。这里仅介绍维护检修“北京”牌电视机扫描部分所用的方法介绍如下，供电视机修理人员和用户参考。
国产北京牌电视机共分四部分。（1）高频部分（2）伴音及图像中放部分（3）视频放大部分（4）扫描部分。它的扫描部分详图请参考本刊1958年第7期。
一、行扫描不工作：
电视机电源接上五分钟后，拧动行频电位器时，应听出行振荡器的咝咝叫声，这说明行已工作。若无行频叫声，其原因是：
1． C\(_{57}\)接调宽线圈的一端与C57接C\(_{56}\)的一端相碰，使Л10间歇振荡器初级与行输出串起，在C\(_{6}\)0上无倍压，造成行不工作。
2．行的间歇振荡器内短路或不通，不能进行振荡，使Л\(_{11}\)无输入信号。
3．行扫描部分电子管6H1П、6П13C、6Ц10П不工作或接触不好，也有时6П13C屏极帽与6Ц10П阴极帽插错或脱落。
4．行频电位器滑动焊片碰地，R\(_{6}\)0到0时，使振荡圈到地而不振荡。
5. 6П13C的帘栅压高于140伏或低于105伏。
6．行偏转线圈与帧偏转线圈击穿后短路，即行偏转线圈到地。若这时加上电源，听到“咕”一声时，就得赶快关掉电源。否则就要烧坏Л\(_{15}\)整流管灯丝及低压（4安）保险丝。
7．偏转线圈内短路。
二、行工作有叫声，但无光栅：
1. 43ЛK3Б的栅极与阴极电压应相差30—70伏时才会有光栅出现。要求阴极电压190—210伏，栅极电压为0—180伏范围内变化，但栅极电压只比阴极电压低20多伏或高于阴极电压也都不会有光栅。如阴极与栅极电位都低，虽相差30伏也不会扫描，此时可检查Л\(_{4}\)工作是否正常。
如Л\(_{4}\)屏压低，可检查有否偏压；帘栅压低可检查Л3偏压，如无偏压，大多是Д\(_{4}\)晶体管坏。
2．高压不够，其它电压正常：
（1）1Ц11П管脚内阻尼丝断或管脚互碰。（2）行输出高压圈内短路，脉冲高压倍压作用小。(3)1Ц11П坏或接触不良。（4）6П13C（1或EL8l）失效，在线圈上产生不了很大的反电势。（5）43ЛK3Б高压屏帽内的接线断。（6）调宽线圈内短路。（7）偏转线圈漏电，使高压降低。
3．离子阱磁场过强或过弱，使电子偏转过大或不够，也不出现光栅。
4．高压（12千伏）够，倍压（560伏）不够：
（1）行振荡器初级接反。（2）高压管座内接触不好，或管内短路打火。（3）调宽线圈短路。
三、行扫描正常，帧扫描停止：
1．帧振荡线圈断或短路，正常数值初级440欧，次级800欧。
2．帧输出变压器的初级或次级欧姆数不对，正常数值初级15千欧、次级2欧。
3．R\(_{45}\)没接地，使振荡回路不工作；
4．帧偏转线圈断；
5. 6H1П及6П1П接触不良；
6．Л\(_{8}\)右三极管屏极电压过低或无电压；
（1）R\(_{46}\)3.3兆欧太大，（2）倍压560伏低，（3）帧振荡初级圈断，（4）屏极到地或另件互碰。
四、行宽度不够或亮度不够：
行宽度与亮度之间是互相牵涉的，但宽度加大时就会使亮度变暗，在调试时就要兼顾，即能使宽度合乎要求又能保证亮度。
1．宽度不够：
（1）增加调宽线圈的电感，改变6П13C负载，使偏转电流变大；（2）增加振荡电压即将R\(_{59}\)变小；（3）提高6П13C放大倍数，这可提高帘栅电压，但不得超过140伏，或换一高效率的6П13C；（4）如电源整流管效率降低，整流出电压没有240伏，相差很多，可变换变压器次级抽头或把5y3换成5Ц4C；（5）行偏转线圈的感应磁场不够，换偏转线圈;（6）在保证亮度的情况下，增大C59，同样是改变6П13C负荷，得到宽度增加。
2．光栅亮度不够：
（1）离子阱放的位置不正，使亮度差。（2）高压（12000伏）不够。（3） 43ЛK3Б阴极电压与栅极电压值不对。此时可变化R\(_{66}\)（27千欧）的大小，如R67已最小还不亮，可将27K换小为20千欧左右。如R\(_{67}\)到最小处不亮，逆射针旋一角度反而亮，此时应将27千欧增大到30千欧左右。（4）Л36Ж5П不工作。
五、帧幅太大，帧线性不好：
1．帧幅过大，易造成线性失真，特别是发射机发射一个像正圆形的钟表信号时，因为帧幅过大，使正圆被拉长成椭圆，如图像信号是人的面孔，则人就被拉长，胖子变成瘦子，产生了不应有的失真。其原因是：
激励的振荡电压太大，经6ПlП放大后，偏转电流也很大。要想帧幅不过大时，可调整R\(_{46}\)，增大3.3-4兆欧左右。
2．帧线性不好、接收棋盘信号时，方格是上面长，下面短或上面短，下面长。如接收信号是一个完整的人时，就会产生人脸拉长，身躯变短；或者人脸变扁，身躯拉长。
帧线性的失真，主要是因为偏转电流的波形不正确。一般是要求它为一锯齿波，各点斜率应相同；若斜率不等，使电子束在显像管内偏转的速度一会大一会小，于是就产生了线性失真。
发现有线性失真，可逐线检查，一般都是调整下列零件：
使R\(_{51}\)820欧变为1千欧。R51主要是变化负脉冲宽度，即信号的到来早迟。如R\(_{51}\)变的太大，即会出现同步脉冲增益变低，所以一般只能变大到1千欧。
3．线性电位器不起作用：
R\(_{48}\)接C47这一头到地或与其它零件互碰。
六、行不同步，图象上出现破碎边缘形状，管子工作全部正常。
原因是：
1.1Ц11П内高压夹接触不良，有打火现象。
2.43ЛK3Б加速电极的喇叭帽内线断打火。
3．偏转线圈接地线接地不良与显像管颈打火。
总的说，只要管子工作与电位器正常，图像出现破碎边缘都是由于电视机本身某处零件打火产生的，一般外部的火花干扰是出现菱形的亮点在光栅上闪动。
七、聚焦不好，影像不清晰：
1．第二加速阻极的电位变化，聚情况也变化，它有下列几个电位可变，0伏、150伏、240伏、560伏。43ЛK3Б的加速阳极一般选为0伏即接地；也有部分接240伏或560伏。日本显像管，加速阳极一般选在560伏。
看光栅聚焦好坏，一般以同步机发射点子信号看有散焦，以此同时选择加速阳极电位。
2．扫描本身聚焦很好，有时是视频响应同线调试的不正确；各点频率放大倍数不合要求也产生影像模糊，此时就要视频放大级重新调整。
3．高频或中频带宽以及频率不对也产生影像模糊，应分别看是高、中频还是视频曲线毛病，这得要先加视频信号在Л3-2。若影像好，再加上高频信号。影像不好，就退回总曲线重新调直到聚焦好、影像清晰。
4．显像管的晕辉作用也会散焦。
5．信号太强影像灵敏度太高也会使清晰度降低。
八、伴音干扰图像：
1．视频响应曲线调的带宽太宽。
2．伴音中放曲线灵敏度太高。
3．图像中放曲线，对伴音中载频27.75兆周吸收不够。
4．由于高放曲线与图像中放曲线调试增益都有误差，叠加起的总曲线就不能保证34.25兆周（图像中频）与27.75兆周相差20分贝，使伴音干扰图像。

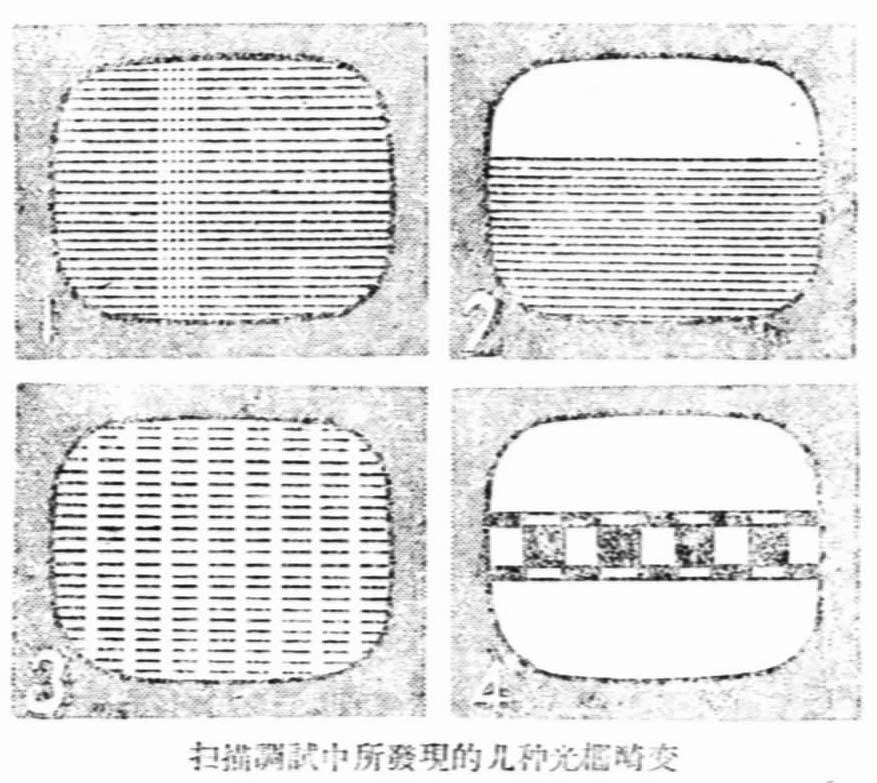

下面介绍一下扫描调试中所发现的几种光栅畸变：
一、现象：在光栅左面有一条最亮线。
原因：行输出的锯齿波电流不是直线性成消除此干扰失真，可把微分电路的电阻R\(_{59}\)变小至15K或把C56变大为1500-2000微微法充放电慢小，都可改善此线性。
二、现象：上面扫不出光栅,线性电位器不起作用。
原因：C\(_{48}\)0.01微微法内断，不产生负回授，引起线性不好，以及线性电位器不起作用。
三、现象：行的工作不连续。
原因：（1）高频振荡（寄生），
（2）图像中放寄生振荡，
（3）视频寄生振荡。
高频与图像中频寄生振荡大多是由于接地不良造成。
视频寄生振荡是布线位置不好，补偿线圈应互垂直。
四、现象：加上同步信号后，帧幅变小，变化线性、幅度与帧频电位器不起作用。
原因：C\(_{39}\)0.01微微法积分电路电容器内断，造成行同步信号通过，使帧受行的作用。（刘志仁 王育川 汪树优）
