高频热处理应用在菸草工业里

🏠 首页 《无线电》杂志 1960年 🔗 第3期 🔗 第12页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 肖勤 🔗

在菸草加工工业中,利用高频电流对菸叶进行热处理可使菸叶的质量大为提高,这是匈牙利菸草工业科学研究所经过大规模试验分析得到的结果和结论。这项试验是将新从产地购进的生鲜菸叶先用高频电流作短时间加热,然后堆积贮存。实验证明,菸叶经过高频加热处理,除了改善质量以外,同时本身的抗霉能力显著增加,这样便减少在贮存中反复拆移包装,因而大大减少菸叶碎裂所造成的大量损耗。而且在加热的过程中,菸叶同时产生发酵作用,并使以后加工中的发酵时间可以缩短减半。

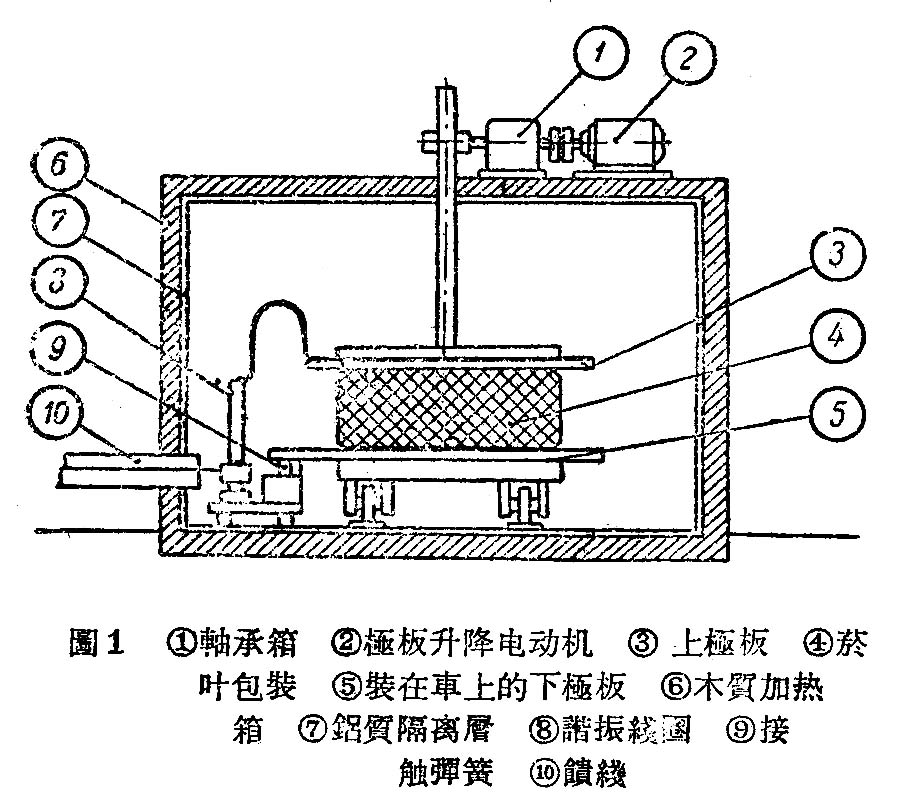

高频加热的主要设备是一具功率很大的高频振荡器,是由一只大功率三极发射电子管用在简单的自激振荡线路里构成的。对一般重在70公斤至100公斤的菸叶包装进行加热,振荡器的输出功率须有20至25千瓦。加热在特制的箱内进行。箱的构造如图1,箱体由木质制成,内壁四面镶有铝质隔离层,借以减低高频辐射耗损。箱内装有调谐线圈,它和两块金属加热极板并联,构成一个闭合谐振回路。振荡器产生的高频电流经由一组75欧低阻抗馈线传输至箱内的谐振回路。加热菸叶包装由手推运载小车送进箱内、车上装有一块金属垫板,进箱后可与谐振线圈自动接连,成为加热电极的一极,箱内另一固定电极由箱上所装电动机调整升降。加热时包装放在两块极板之间,一次加热时间为6至10分钟。在实际装置中,加热箱前后各设一门,工作时加热车由前门推入,已加热的一车即由后门推出。为了提高加工速度,可以设置同样的加热箱两具,轮流使用。这样在一箱进行加热时,另一箱可以进行装卸。高频电源仍由一部振荡器供应,振荡器上装有自动转换开关,分别供给两箱高频电流。箱的门上还装有安全保护的电气自动开关,并和振荡器转换开关相连,箱门开启切断高压电源,避免发生触电事故。箱的上部设有出气孔,箱的下部装有进气管道,利用空气压缩装置将预先加温的热风吹入箱内,用以驱除在加热中菸叶蒸发出的水分。

图1
图1 🔍原图 (900×797)

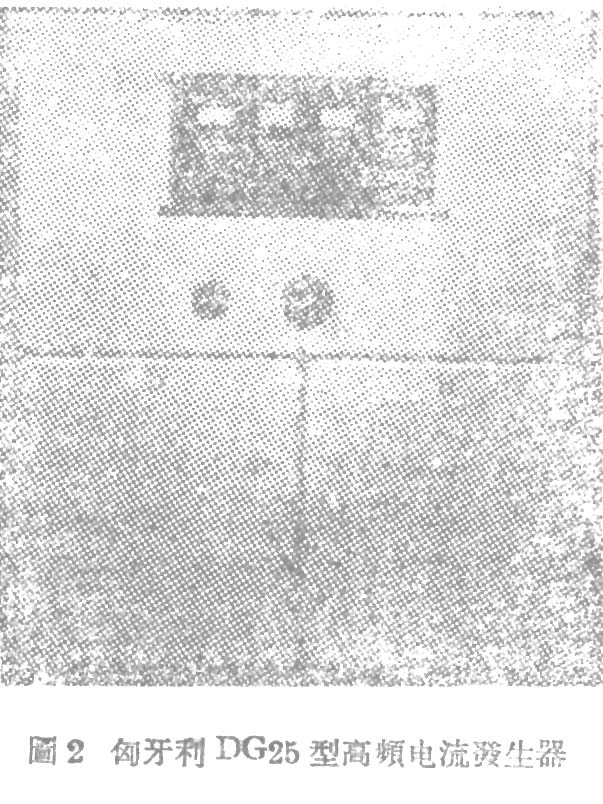

在匈牙利,这种热处理方法已由实验室转到工厂在生产中实际应用。在实验阶段中,初期试验采用的频率为27兆周,高频输出功率5千瓦。现在工厂实际应用中采用本国生产的DG25型高频电流发生器(图2),机内使用3V20T型三极发射管一只,输出功率25千瓦,加热频率为13.5兆周。(肖勤编译匈牙利大使馆商务处供稿)
