由于我国通信、广播以及文化教育事业的迅速发展，各邮电局、有线广播站和机关、企业、学校等愈来愈多地使用录音机。国产钟声牌810型磁带录音机是上海录音器材厂大跃进中的新产品，它具有高度的传真性。各地邮电局在利用录音开电话会议和广播站进行录音广播时，近来都广泛采用这种新型的录音机，由于使用人员对这种机器的性能还不够了解，使用中还有一些困难，因此在这篇文章里把钟声牌810型磁带录音机的电路原理和使用中应注意的一些问题简单介绍一下，希望能对读者有所帮助。
电路工作原理

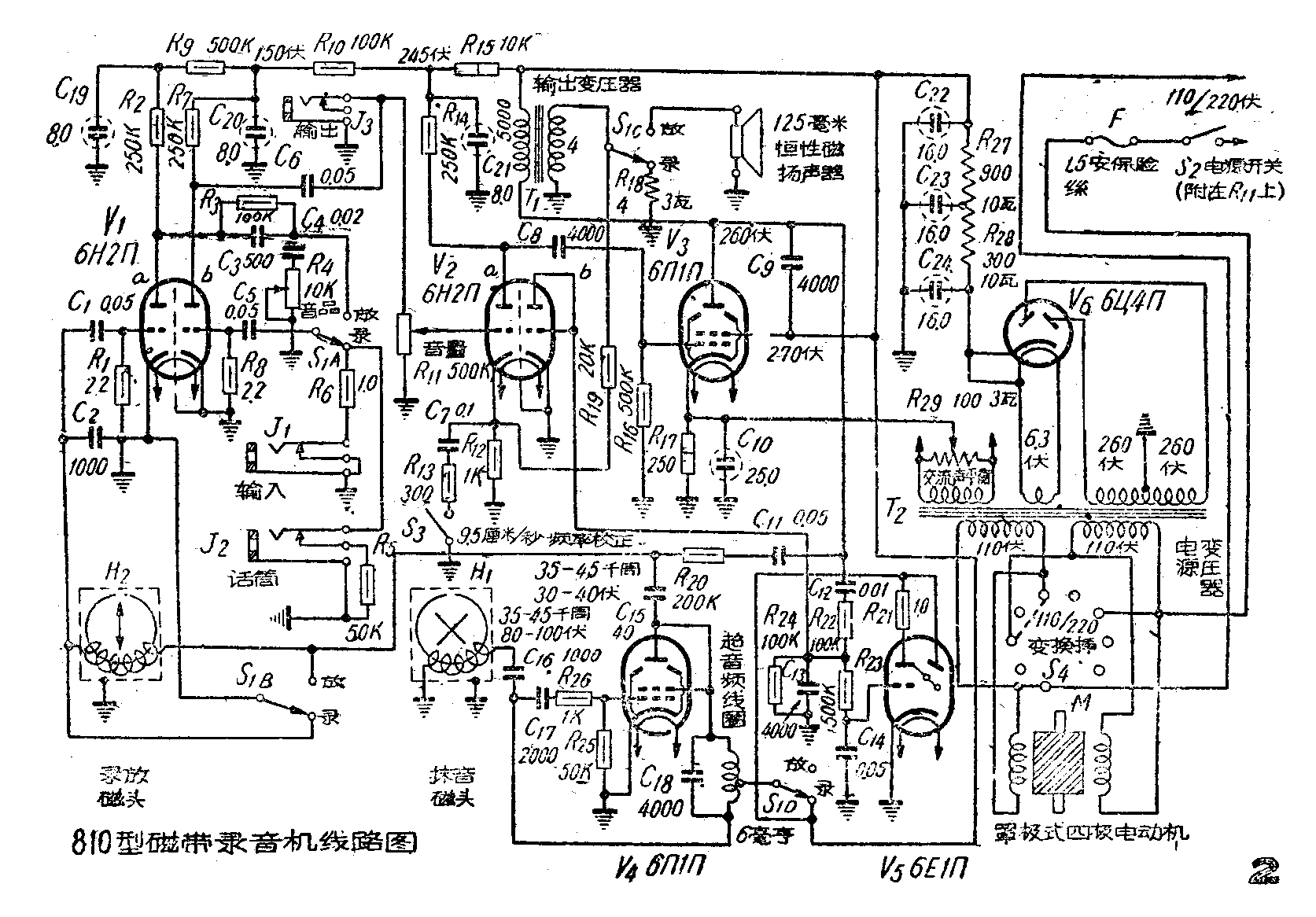

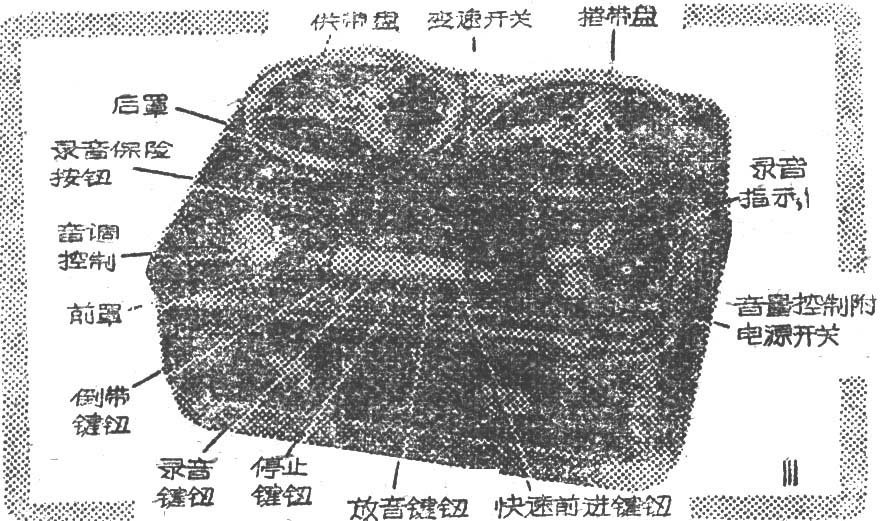

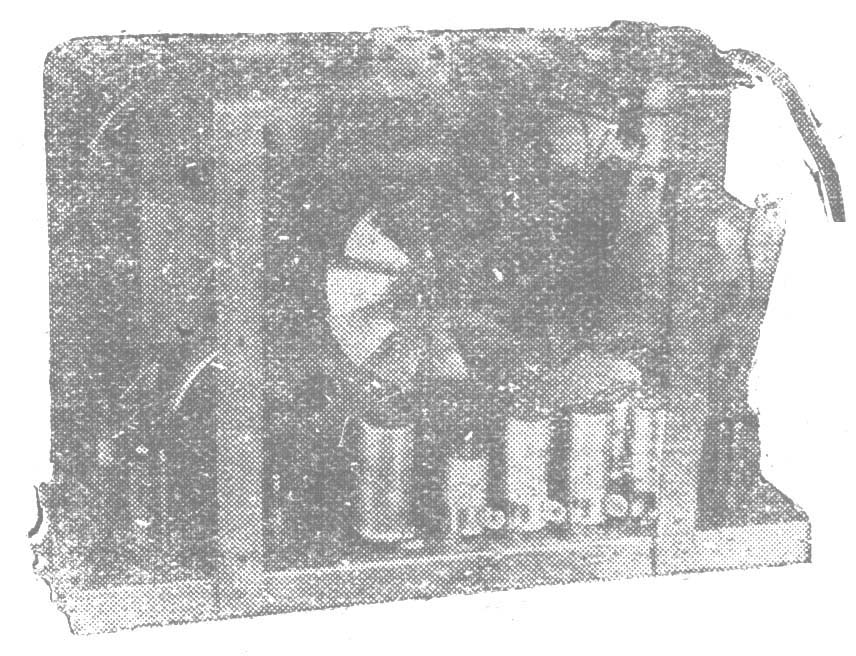

810型录音机的外形如图1，它的电路如图2所示（图中转换开关S\(_{1}\)是指向录音时的情况）。该机共用6只电子管，其中2只是双三极管，所以实际上有8个管的效率。其中V6（6Ц4П）作整流；V\(_{5}\)（6E1П）作指示器；V2（6H2П）及V\(_{3}\)（6П1П）用作录放两用放大器。V1b（第一只6H2П的右边三极管）在录音时作为话筒放大级，在放音时作为第二级电压放大。V\(_{1a}\)作为放音时的前置放大。V4（6П1П）组成超音频振荡器，作抹音用。
在录音时，从话筒来的话音电压经“话筒”插孔J\(_{2}\)、S1A接点，C\(_{5}\)而加到V1b的栅极上，经过V\(_{1b}\)的放大经C6及电位器R\(_{11}\)而加至V2a的栅极。经V\(_{2a}\)放大后输至功率输出管V3。录音电压是从输出变压器T\(_{1}\)的初级也就是V3的屏极上经C\(_{11}\)及R20而加至录放线圈（这时它的左端接地）。
如果是用拾音器录唱片或录收音机节目时，信号是从“输入”插孔J\(_{1}\)输入，这时信号是经过跨接在J2、J\(_{1}\)上的由1兆欧与50千欧电阻组成的分压器降压后再加到V1b上。
在放音时，从录放磁头来的音频电压（这时录放线圈的右端接地）经C\(_{1}\)加至前置放大管V1a的栅极上，V\(_{1a}\)放大后经由R3、C\(_{3}\)、C4、R\(_{4}\)组成的音调控制网络加到V1b。此后就和录音时的情况相同。
在录音时为了避免声回授，故将喇叭切断而代之以与喇叭阻抗相同的电阻R\(_{8}\)，由于这电阻在任何频率时值都不变，输出管负荷可以固定在最佳值，因而改进了输出管的工作。为了减小失真及交流声并使工作稳定，近于定压输出，在输出变压器次级和V2a的阴极电路间加入负回授电路（由R\(_{19}\)组成）。在V2a的阴极电阻上不加旁路电容，一方面是使得可以加末级来的电压负回授，同时其本级也形成电流负回授。同级阴极电路中的C\(_{7}\)和R13由快慢速转换开关S\(_{3}\)控制，补偿慢速工作时的高频损失。因为慢速工作时磁带与高音调相当的磁单元很短，自消磁效应严重，所以高音调损失较大。接上这网络后可以减少高频负回授，也就是增高放大器对高音部分的增益。
“输出”插孔J\(_{3}\)接在前级放大管V2a的栅电路上，与音量控制电位器R\(_{11}\)相并联，但不受它的控制。这样输出的信号虽然比较弱，但可以避免由于下面各级所带来的失真。
接在V\(_{2a}\)栅电路中的电位器R11用作录放音量控制器。接在V\(_{1b}\)屏电路中的音调控制部分仅在放音时起作用，录音时它不起作用。
有抽头的线绕可变电阻R\(_{29}\)是用来减弱交流声的。经过这个电阻利用输出管6П1П阴极电阻R17上的电压降使其他各电子管的灯丝电位高于它的阴极，因而防止了灯丝发射或灯丝-阴极间漏电而引起的交流声。
V\(_{5}\)（6E1П）用作录、放音指示，信号从6П1П的屏极上取出，经V2b（接成二极管）整流及分压、滤波后加至这管的栅极上。有些机器不用电眼管而用6－8伏的小电珠来作指示。
V\(_{4}\)（6П1П）是考毕兹式超音频振荡器，作抹音用，它的高压由录放转换开关来控制，只有在录音时才接上高压而工作，它的工作频率约为35千周。
使用注意事项
1．录音 用话筒录音时，一般高阻抗的话筒直接插入“话筒”插孔就可以，若接低阻话筒或600欧的电路时要加适当的升压变压器（一般几百欧比5千欧的就可以）。若用拾音器或收音机（从第二检波引出）录音，可以插入“输入”插孔，若电平比较高的话，为了减少失真也可以插入“输出”插孔。
录音时若是用小电珠指示的话，将音量旋钮调至刚发光处，若是用电眼管指示的话，约使声音最高时绿扇形开至满度时的\(\frac{1}{3}\)—1;2左右，在一般音节时只要扇形稍微闪动，就可以。这是指用进口胶带时的情况，若用国产普及型纸带，由于纸带灵敏度较低，音量应该加大一倍左右。
录音时音量的控制适当是录音音质好坏的主要关键。如果录得太高，失真就会加大；但如果录得太弱，不但放音时声音太低，信号杂音比也大大减低，由于不得不增大放大器增益，这就使杂音和交流声大大加大。
另外在慢速录音时一定要将快慢速转换开关拧到头，否则S\(_{3}\)可能没有合上，以致高音损失太多，声音发闷，而大大减低音质和清晰度。
2．放音、广播、开电话会议 如果在放音时要使更多的人能收听，可从“输出”插孔取出加至增音机或有线广播机的高阻输入。请注意，如果是要加至会议电话机的600欧输入或者是扩音机的低阻输入时，由于“输出”插孔是接在电压放大管V\(_{1b}\)的屏路上的，所以就不能直接接上。否则会大大减小V1b的交流负荷，破坏V\(_{1b}\)管的工作状态而不能工作。这时就得用降压变压器来连接。但是由于V1b（6H2П）的内阻较高，而次级阻抗又较低，故变压器不易绕制，较方便的办法还是直接加至会议电话机的前级放大管的栅极上。如果要外面不用放大器而直接加至电路上时，可以用5000:600（次级或用其他数值，要看电路的输入阻抗而定）的输出变压器来代下原来的输出变压器T\(_{1}\)，由录音机本身放大后输出，但必须记住，这时R18也要换上与电路输入阻抗相同的数值。(沈成衡)
