在党的关怀下，为了保护职工的健康，我们一般机关工矿企业里，工作劳动条件也在日益改善。由于工作时间都有一定的安排，以便进行体操活动、休息、学习等，机关企业里一天的作息时间，都需要响铃通知，次数是频繁的。这种响铃工作目前多数地方还是靠人工管理，不够经济。这里介绍一种设备，可以使这种作息时间的响铃工作完全自动化。

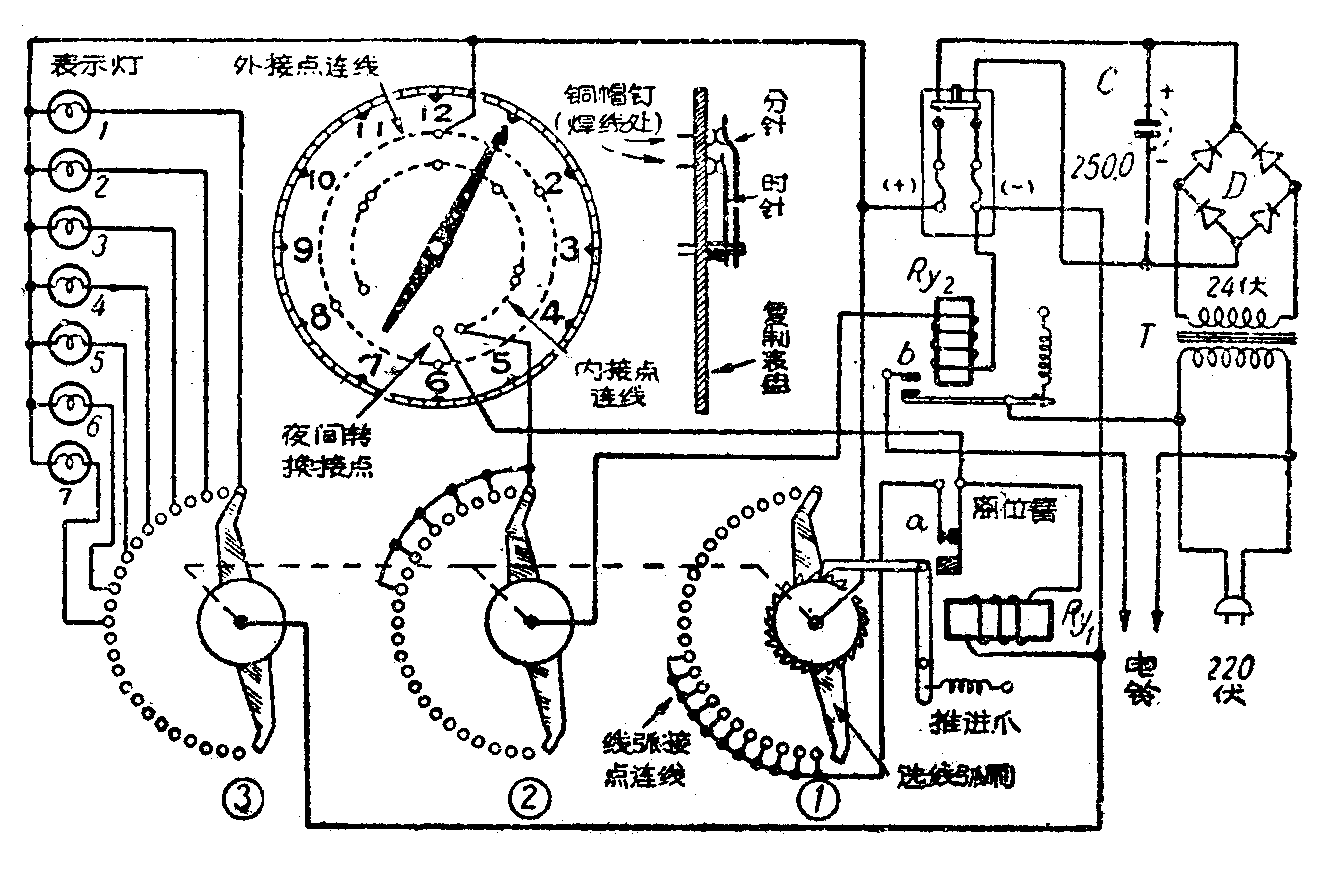

这一设备适合用在机关、工厂、学校和其他方面作上下班、上下课、工间操等时间响铃用，是利用时钟的走动来作自动控制的，主要用一个史端乔式自动电话总机上的旋转式选线器控制。制作容易，使用可靠。根据类似原理略加改装还可供各地广播站、电台等作定时开机关机用。附图是这一设备的全部线路。按照图上接法，可以在每周从星期一至星期六的每一天在一定的时间响铃一次。夜间和星期日不响铃，周而复始，完全自动。它的工作过程是这样的：
（1）从星期一上午8点开始，当时针和分针同时接触到表盘上的内外接点时，电源整流后的24伏直流电压（＋）通过表针——选线器②的线弧接点和弧刷——继电器R\(_{y2}\)到（一）,这时继电器Ry2通过电流而动作，接点b闭合使电铃振响。表针脱离表盘接点时，振铃停止。同时选线器③的电路是沟通着的，表示灯1明亮，指示出这时是星期一。
（2）到18点时，时针和分针接通表盘接点时，24伏电压（＋）是经过表针——夜间转换接点——选线器上的继电器R\(_{y1}\)到（一），使Ry1动作；表针脱离表盘接点时，R\(_{y1}\)还原。Ry1的这样一次动作，使推进爪推动选线器①②③的弧刷都前进一步。这时选线器②的弧刷接在线弧的空接点上，因此在18点以后到次日6点以前，②的电路不通，也就是夜间不响铃。这时表示灯电路也因选线器③的弧刷接在空接点上，电路断开，表示灯夜间不亮。
（3）次日6点，时针和分针又接通选纡器继电器R\(_{y1}\)，使选线弧刷①②③都前进一步。选线器②又接通了继电器Ry2的条件线，使6点以后至18点以前的时间内可以按时响铃。选线器③则接通表示灯2电路，指示出这时是星期二。
（4）当选线弧刷滑过六个昼夜以后，就是说在选线器③接通表示灯7的电路时，也就是在星期日这一天，选线器②的电路没有连线，是开路，所以整天不响铃。
（5）在下周星期一的6点时，选线器的弧刷再推进一步，进入第15个接点。在选线路①上，从这一点到线弧的最后一个接点是连线与离位簧相通。离位簧上的a点经常是闭路的。这时24伏电压（＋）是经①的弧刷——①的线孤接点——高位簧a—继电器R\(_{y1}\)到（-）。Ry1通电吸动推动爪。推动爪一经动作，又使离位簧a点断开，这样便使R\(_{y1}\)连续动作，推进爪很快地使弧刷连续前进，直到脱离条件线为止。这时弧刷的另一端又接在线弧的第1接点上，开始这一周的自动响铃工作，表示灯也重新亮在1的位置上。
这套设备制作起来并不困难。时钟可以用交流电钟或机械时钟。表盘要大些而且是绝缘质的。电源变压器自制可用截面积5平方厘米（3／4时×1寸）的矽钢片铁心，按每伏12圈计算绕制，初级用0.22毫米径（36号）次级用0.55毫米径（25号）漆包线。整流器D是用华北厂产品半波18／7—0.075硒片16片，每两片串联接成桥式再并联使用。管理振铃的继电器R\(_{y2}\)可用汽车上的电池充放电继电器改制，把它的原线圈拆下，改用0.55毫米径（25号）线绕满即可。（史振藩）
