贯彻“两条腿走路”的方针 解决公社广播站的电源问题

电源问题，是当前各地大力建立公社广播站所面临的一个急需解决的问题。但是只要依靠党，坚持政治挂帅，充分发动群众，贯彻“两条腿走路”的方针，电源问题是可以解决的，使公社有线广播站早日建成，迅速为党的中心工作服务，为生产建设服务，促进“四化”的迅速实现。广东省广播局去年在两阳县召开的技术学习会议上，各县站曾就这个问题交流了经验，并加以研究，下面是他们的总结，可供其他地区参考——编者

实现公社化以后，由于工作需要，大多数公社都已建立了有线广播站。如何保证电源电力充足，电压稳定，避免烧坏机器，使广播正常进行是一项很重要的问题。因此，两阳县技术学习会议对电源问题进行了研究，并且由各县站介绍了工作经验。

一、电力不足或电压过低时

1．对机器的影响

①机器输出小和声音失真：这是由于输入电力不足，所以输出电力也不足；另外，由于电子管各极电压达不到标准值，故使电子管工作造成失真。

②电子管容易衰老: 灯丝电压过低，特别是866等汞气整流管，由于汞气的蒸发需要一定的温度，若灯丝电压不够，温度过低，容易失效。

2．解决办法

①建站前应先考虑当地电厂电源能供给多少电力，在电力不足的情况下，有时用50瓦或100瓦机器，输出电力反而比250瓦、500瓦还大，声音也更好。这是因为大机器需要消耗的电力大，供给不足，工作就不正常，输出电力有时会比小机器还小。供给电力是否充足，可从两方面进行了解。一是电厂电机有无超过负荷，一是线路能否传输足够电力。如果这两方面不符合要求，就要考虑不用过大的机器。

②电压低，但电力充足，可以用变压器升压。

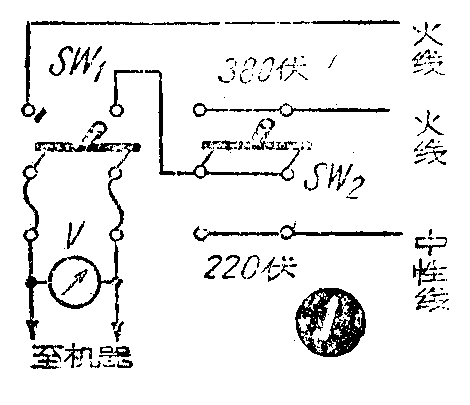

③电力不足和电压过低，不能将电压升高，可考虑将机器电源改接380伏。因为电厂发电机一般有四线，其中三线是火线，另一线是中性线。中性线与任一火线的电压为220伏，任两火线的电压为380伏。用380伏时，应特别小心，以免电压回升过高时把机器烧坏。使用前应先增加图1设备。

在开机时将SW\(_{2}\)扳在220伏档，等机器烧热后开高压，如这时电源电压220伏档不高于140伏，380伏档不高于240伏，就可将SW2迅速扳向380伏，并注意电源电压表的读数，不能超过220伏，否则就应迅速将开关扳回220伏档，以免烧坏机器。

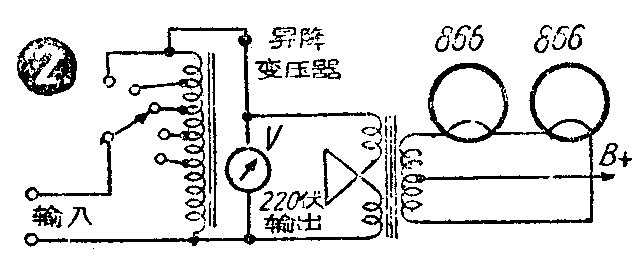

④电压不足，不能提高，但又需要进行广播，为了使866管不致因灯丝电压不足而衰老损坏，可以用小电力连续升降式变压器单独控制它的灯丝电压，电路如图2，使输出电压经常保持220伏。为了不致因调压时灯丝电压断路而损坏866管，最好采用连续式调压变压器。用普通升降变压器改装的方法如下

根据866管灯丝电压和电流决定升降变压器的电力，例如用2只866管整流，升降变压器的效率以70％计算，那么变压器的电力

再根据升降变压器每档调整电压的变动值和通过变压器的总电流计算每档分流电阻R，如每档电压变动为20伏，满负荷电流

20伏的分压电阻

这个电阻就加在调压器每档中间铜柱和接线柱间（见图3）。

当接触铜板由一个接线柱向另一档调整时，接线柱通过铜板先和中间铜柱接触，由于中间铜柱有电阻和另一接线柱相连，这样铜板离开接线柱就不致使电源断路。改装时要注意的是：

a.中间的接触柱要用铜柱，以便焊接电阻；

b.接触铜板的宽度要比接线柱和铜柱间的距离稍大，使铜板能同时和接线柱及铜柱接触。

c.分流电阻应用电阻丝绕成。

二、电源不稳，电压过高时

1.对机器的影响

①电源电压突然升高，灯丝电压随着升高，因而烧坏电子管。

②电源电压过高，高压超过额定值，滤波电容器耐压不足击穿；电容器击穿，也容易使整流管烧毁。

2．解决办法

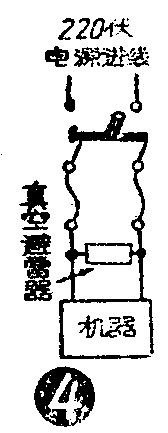

①用真空避雷器跨接于电源进线两端，当电源电压升高时，避雷器跳火，便有大量电流通过，使电源保险丝烧断，保护了机器。线路接法如图4。

经试验250伏的真空避雷器，在两端的电压达到230伏时就会放电，如果没有250伏的，也可用耐压350伏的，但放电电压增加到250伏。

②在高压整流回路里乙负端串联一只小电珠，如电压骤升，滤波电容器被击穿，短路电流将小电珠烧毁，从而保护了整流管。

小电珠的规格，看整流电压的大小而定，一般25瓦以下的机器用6—8伏的，25瓦以上的用2.5伏的，如6—8伏的容易烧断，可改用2.5伏的。

一、没有电源设备解决电源的办法

1．用远距离送电解决电源问题，有三种方法。

①用电话线输送直流电供给机器平、乙电源；

②用电话线输送直流电供给机器乙电源，另用蓄电池供给机器甲电，电路见图5；

根据中山县试验，送端电压500伏，在10公里2.6双线末端可供给一部100瓦机乙电源。

③用交流电远距离送电，根据海口市郊站汇报，在2公里1.6单线铜线上输送220伏交流电，末端可供一部40瓦机器电源。如果线路远, 或者用铁线输送，线路降压大，可以用升压变压器把电压升高后再送出，见图6。

使用时应先调整升压变压器，使末端在开机后有足够的电压，图中保安设备的作用是防止外线短路时烧毁变压器，可用适当的保险丝或过负荷继电器。

2．把直流电变成交流电的办法解决电源问题，将低压直流电（如蓄电池）或高压直流电（如110伏直流电）先变成高压交流电，经过整流后供给机器乙电。变电方法可用直流电动发电机，振动子或变流器等。

3．用电动机发电，根据两阳县珠环和三甲用水力推动电动机发电情形看，效果良好。现在三甲用一部1千瓦电动机发电，供给一部500瓦扩音机使用。

二、有发电设备、没有燃料的解决办法

1．广播用发电机，大多是烧汽油的，为了节约汽油，可以试用煤油和酒精代替，效果还好，使用也不复杂，但在发电前，先用小量汽油将发动机发动，使汽缸发热，再加煤油或酒精就可以了。

2．将原来的汽油发电机的发电机拆出来，利用加工厂动力或水力等其它动力去带动发电机发电。

公社广播站的电源，在初建过程中，为适应当前各地电力生产的发展情况，应该认真根据具体情况加以解决，以保证广播工作的正常进行。在解决这些问题时，一方面向正规化的途径逐步过渡，但一方面也不能消极等待正规化，也应该采取一整套“两条腿”走路的方针，因地制宜适应具体情况多用些土办法，以防止损坏机器。在解决电源问题的同时，还必须整理线路，此外并应特别注意操作人员的安全。（根据广东广播局供给材料编写）
