编者按：首都广大的爱好无线电的职工青年，在无线电俱乐部和无线电小组的组织中，结合生产建设的实际需要，开展了无线电工程制作活动。在北京市业余无线电工程制作评比展览会上展出了许多为生产需要而制作的电子仪器。这是我们业余无线电制作活动的正确方向。广大的业余爱好者在党的总路线鼓舞下，正在为实现继续大跃进，支援农业的技术改造和大搞农田水利的需要，加速建设社会主义而贡献出自己的力量。
在我们的新社会里，在党的领导下，工人阶级翻了身，和所有的劳动人民一起，已经成为国家的主人。对于我们工人群众，党在领导和鼓舞着我们努力大搞生产，加速建设社会主义，在文化生活上给予我们的关怀，也是无微不至的。比如我们爱好无线电的，就安排有时间和条件，使我们可以很好地进行业余活动和学习。这里介绍的一具电子漏电继电器，就是我们参加了北京市劳动人民文化宫组织的业余无线电研究小组以后，结合实际生产的需要，研究试制而成的。这是一具劳动保护仪器，构造虽然简单，也是受到组织的启发，在针对解决生产上的问题，向自动化进军的号召指示下，制作出来的。这具仪器已经实际应用到我们的生产工作中了，而且证明很适用。这说明业余无线电活动必须结合生产、为祖国的社会主义生产建设服务，才是正确的方向。

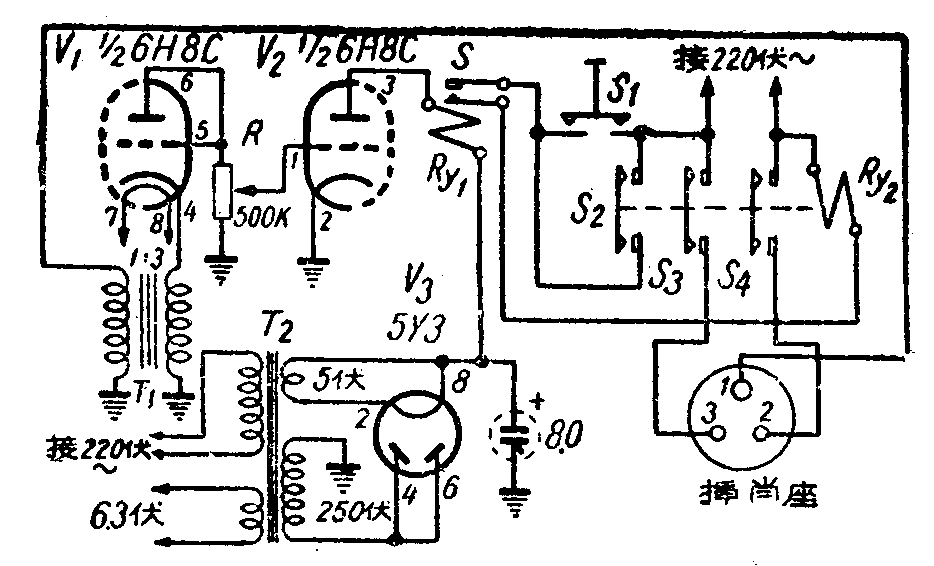

这具仪器主要作用是可以保证使用电气手工具的人安全操作。可以适用在使用电钻、电烙铁、电熨斗、被服厂用的电刀电剪、电推子、吹风机等一些方面。一般漏电保安的继电器都是利用电磁式的，缺点是使用电压高、电流大。电子漏电继电器和电磁式的有所不同，电子式的灵敏度高，漏电电压低，不需要高电压和大电流，动作快，结构简单。它的线路结构如附图，主要有四个部分：（1）电子管继电器V\(_{2}\)，（2）栅偏压整流器V1，（3）电源整流器V\(_{3}\)和，和（4）继电器Ry1、Ry\(_{2}\)。工作原理是这样的：电源变压器T2接上电源后，各电子管灯丝燃热，V\(_{2}\)由于栅极经电位器R至阴极为零电位，屏极有电流通过，电流经过继电器Ry1，使S闭合成为常闭按点。这时掀下开关S\(_{1}\)，继电器Ry2有电流通过使开关S\(_{2}\)、S3、S\(_{4}\)闭合，使用的电气手工具便可按照插肖座的接线插入座内使用。如果电气手工具有漏电现象，漏电电流经插肖座1脚至低频变压器T1初级，感应次级产生较高电压经V\(_{1}\)整流，通过电位器R，使V2得到栅偏压，使屏流截止，这时Ry无电流通过，常闭接点S跳开，因而使Ry\(_{2}\)电流中断，使S2、S\(_{3}\)、S4开路，断开使用中电气手工具的电源，实现了保护的作用。
这具漏电继电器的具体制作见照象图，铁盒的布置上部是两只电子管、电位器R、电源变压器T\(_{2}\)和低频变压器T1。T\(_{2}\)是一般的三灯电源变压器，T1是旧式收音机里常用的1:3低频变压器。电子管V\(_{1}\)和V2也可用指形管6H1П，作用是一样的。铁盒下部是两只继电器，Ry\(_{1}\)是4000欧的直流继电器，Ry2是220伏三刀双掷交流继电器。S\(_{1}\)是电铃上用的手掀开关。
使用时先接通电源变压器T\(_{2}\)的电源，约半分钟后继电器Ry1的S便自动闭合。掀下电铃开关S\(_{1}\)，继电器Ry2的各开关应可闭合，使电气手工具开始使用。如果掀下S\(_{1}\)，继电器Ry2不能闭合而有蜂音时，说明使用中的电气手工具有漏电的地方，不能使用。如果没有漏电现象，但Ry\(_{1}\)的S不能闭合，应该调整电位器R，就能使它闭合。(赵宏志)
