收音机如何取得栅偏压

栅偏压又叫丙电，是指电子管的信号栅极对阴极来说所具有的负电位而言。栅偏压决定了电子管的工作状态，栅偏压选用得不适当，常使电子管在电路中起不到预定的作用，在某些情况下还会损坏电子管。因此，要合理地安排电子管的工作状态，栅偏压的大小就具有极为重要的意义。

无论是电子管放大电路、振荡电路以及检波电路，都有多种方法来获得栅偏压，这些方法可以分成两个类别：固定偏压和自给偏压；另外还有一种接触偏压，按照它的性质也可以看做是自给偏压，实际上栅极接触偏压也确实是自给偏压的一种。

栅偏压供给方式和电子管电路有着紧密的联系，下面是收音机常见的各种取得栅偏压的方法。

自给偏压是由电子管本身在工作时产生。有的从电子管屏极回路里抽出一部分电压充当栅偏压，也有的利用栅极杂散电流产生的微小电压来充当栅偏压。

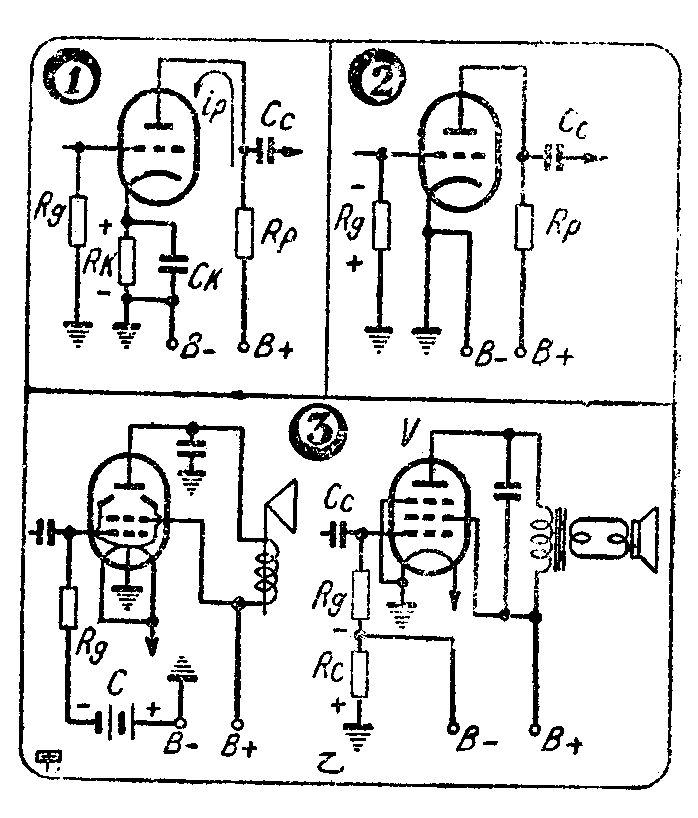

典型的取得栅偏压的方法如图1所示，图中R\(_{K}\)叫做代丙电阻，利用电子管屏极电流ip流过R\(_{K}\)时在它两端所产生的电压降，使栅极电位比阴极负一些，这种取得栅偏压的方法很方便，所以一般收音机的放大级,几乎全部采用这种方法。从图1的电路中可以看出，电子管的屏极电压等于屏极对地的电压（电源电压）减去栅偏压（RK两端的电压降），也就是屏极到阴极间的电压才是电子管的工作电压 。图中C\(_{K}\)是阴极旁路电容器，用来消除屏流里的交流成份在通过RK时所产生的交流电压降。R\(_{K}\)数值的大小，应根据实际通过电子管阴极的电流和栅偏压的数值决定，计算公式如下：

栅偏压应该多大，可根据电子管的预定工作状态从电子管手册中查到，阴极电流（屏流加帘栅流）也可从手册中查到。当工作状态和手册中例举的标准运用值不同时，最好通过换算（见“无线电”1959年6期封底）或根据电子管特性曲线求出。

取得栅极接触偏压的方法如图2所示。收音机的前置电压放大级常采用这种方法来取得栅偏压，主要是取其简单。从线路上看，好象电子管并未获得栅偏压，实际上线路中的R\(_{0}\)很大，一般从500千欧到几兆欧，当电子管工作时，虽然栅极不带正电，但总有少数电子在从阴极飞向屏极的过程中碰撞到栅极上，产生微小的栅流，栅流虽小，R0很大, 所以在R\(_{0}\)上产生的电压降还可以充作电子管的栅偏使用。接触栅偏压必竟很小，只能用在输入电平极低的放大器的第一级，电子管也应选用高放大因数管如6SQ7、6SL7或6H9C等，因为这类电子管需要的输入信号小,栅偏压也低。

固定偏压是用一个单独的电源，或从乙电中抽取一部分电压作偏压使用，最简单的方法如图3。图3甲用增加一组丙电池C来取得栅偏压，这种方法要增加丙电池，使用麻烦，采用的已不多了。图3乙是现在电池式收音机中常用的取得栅偏压的方法，图中在电阻R\(_{0}\)下面串联了另一只电阻RC，乙电负压通过RC接地，使乙电电流在RC上产生电压降作为电子管V的栅偏压，R\(_{C}\)阻值的计算是

这个方法的优点是省掉了丙电池，缺点是所有电子管的屏极电压都降低了，降低的数值等于R\(_{C}\)两端的电压降。

图3取得栅偏压的方法同样适用于交流收音机，图4甲为只供给末级电子管栅偏压的电路，图4乙为供给几个电子管不同栅偏压的电路图，图4乙中偏压由点A、B、C引出，变动点B、C在R上的位置，就可以获得不同的栅偏压。用这个方法取得栅偏压时，点A、B、C输出端要加装滤波器，否则容易引起自激。图4乙中R的计算如下。例如已知全机乙电电流为60毫安，要得到12伏、6伏和2伏的偏压，根据式2点A、B、C到地电阻应为：

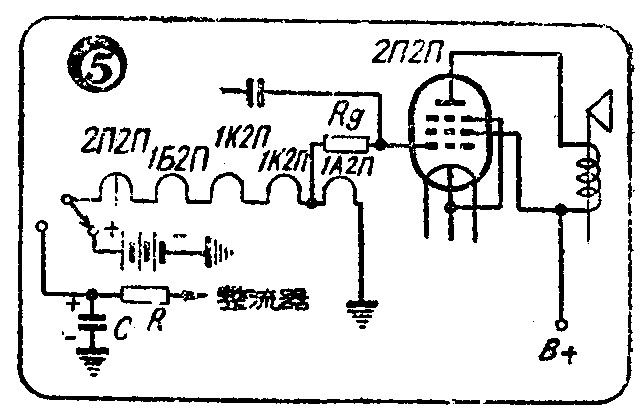

另外，在交直流、电池三用式收音机中，各管灯丝是串联的，电力放大管总是接在甲电池正极的一端，而把其它电子管安排在电池负极与电力放大管之间（图5），在这些电子管灯丝上的电压降，接地端为负，接电力放大管灯丝端为正，把电力放大管的栅极电阻接地或接到其它电子管的灯丝上，自然也可以获得适当的栅偏压了。(郑国川)
