6н5с、6ж4с、6л9с南京电子管厂的新管种

国营南京电子管厂在党的八届八中全会的鼓舞下，全厂职工干劲冲天，已经提前了一个月完成全年国家计划，提前跨进了1960年。

今年该厂已经先后有许多种新型电子管定型，并已成批投入生产。这些电子管计有:6H5C、6H7C、6H8C、6H9C（以上均为双三极管），6Ж4C、 6П9C和高压整流管B1-0.03／13、B1-0.02／2\(_{1}\)-O.1／31-0.1／40……等。这些管种中前面的几种，很适合于电子仪表方面使用。

为了便于读者使用，我们把常用的6H5C、6Ж4C和6П9C三种电子管的特性作一篇简单介绍。

6H5C管可以用在直接耦合放大器中作低频放大或推挽功率放大，也可以用在直流电子稳压器和电视设备的扫描系统中。它的特点是屏压低，屏流大，内阻低，跨导大。它的八个管脚的接法如图1。

6H5C的每一组三极部分，可以代替一个6AC5－GT，它们的区别仅是灯丝电流和管脚接法不同。

6H5C和6AC5－GT、6L6的特性比较如下：

在目前所用的直流电子稳压器中，大都采用6L6，从特性的比较中可以看出，6H5C内阻低，屏流大，灯丝和阴极之间的耐压高。因此用作电子稳压器中的调整管，比6L6有着显著的优点——输出电压高、电流大。

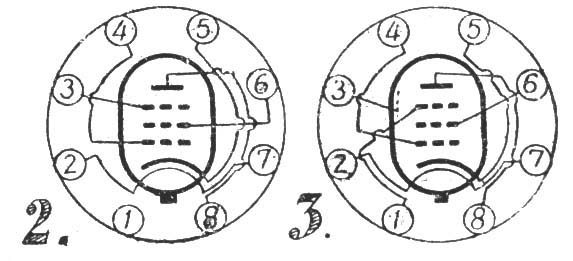

6Ж4C和6П9C是宽频带放大器中最通用的两个管种。6Ж4C和6ПC7可以互换，6П9C和6AG7可以互换。苏联的6Ж4和6П9，以及6AC7和6AG7都是金属管壳，但国产的6Ж4C和6П9C都是玻璃管壳，6Ж4C的管脚按法见图2，6П9C的见图3。

6Ж4C和6П9C的特性如下：

(紫线)
