封四计算图用法

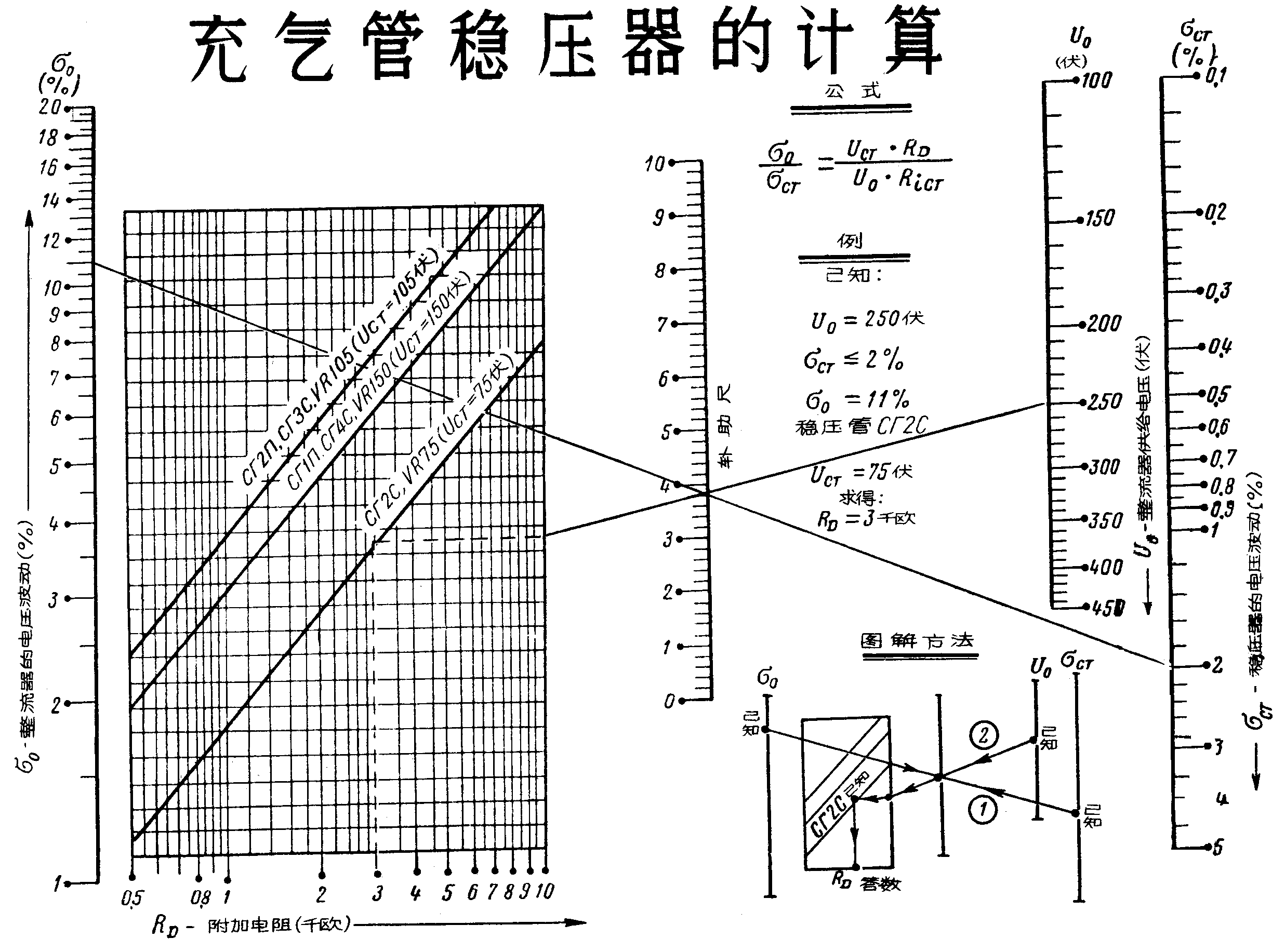

本期计算图可以表示使用充气稳压管电路的稳压能力与电路参数间的关系。图的左面有采用的稳压管参数对电路附加电阻R\(_{D}\)的曲线图。在曲线图的底尺上标出了RD值，由此向上引垂线与被采用稳压管相当的直线相交，从交点引水平线与曲线图的右界线相遇，经过这点和已知供给电压U\(_{0}\)尺上的点引直线，此直线和辅助尺相交。再在δ0尺上标出整流器的电压波动值，从波动值的点向辅助尺的点引直线，延长此直线与δCT尺相交，便得出稳压器的电压波动值。本图也可以用来作相反的推算，求算附加电阻值，举例如图表。
