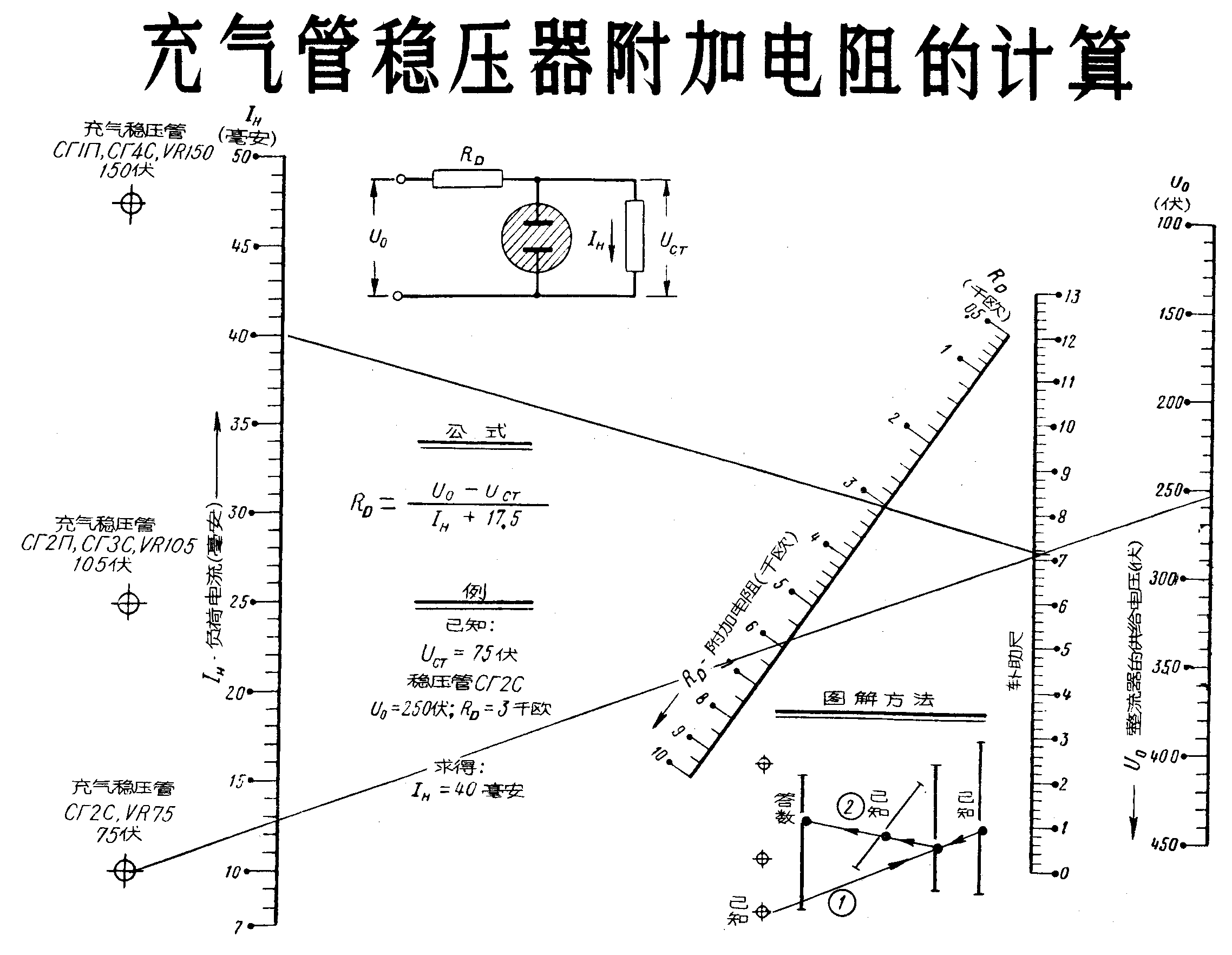

计算稳压器，必须知道整流器的供给电压U\(_{O}\)、充气管的稳定电压UCT和流经负荷的电流I\(_{H}\)。UO和U\(_{CT}\)的比愈大，电路的稳压特性愈好。欲求RD，在计算图左边部分相当于使用的稳压管型号的点和U\(_{O}\)尺上的点之间作直线连结，然后在直线经过辅助尺相交的点和IH尺上的点作第二直线，此直线在R\(_{D}\)尺上截出附加电阻RD的值。
封四计算图用法
计算稳压器，必须知道整流器的供给电压U\(_{O}\)、充气管的稳定电压UCT和流经负荷的电流I\(_{H}\)。UO和U\(_{CT}\)的比愈大，电路的稳压特性愈好。欲求RD，在计算图左边部分相当于使用的稳压管型号的点和U\(_{O}\)尺上的点之间作直线连结，然后在直线经过辅助尺相交的点和IH尺上的点作第二直线，此直线在R\(_{D}\)尺上截出附加电阻RD的值。
