我们已经学习过：在栅极检波电路里，在电子管屏极输出端接上一个名叫再生圈的回授线圈，使它和栅极回路里的调谐线圈交连起来，这时屏流中的高频成分通过这个回授线圈，便会在栅极回路的线圈上感应出电动势来。这样两个线圈间交连超过了一定程度时，还会使这一电路激发产生自激振荡。但是在交连回授小于恰好开始产生振荡的临界值时，收音机的灵敏度和选择性会显著地增加而达到最高点。这就是再生式收音机的特点。那么我们是否能把这样的回授方法加用在外差式电路里，来使外差式和再生式的优点合并起来兼而有之呢？现在就谈谈我在这方面做过的试验。

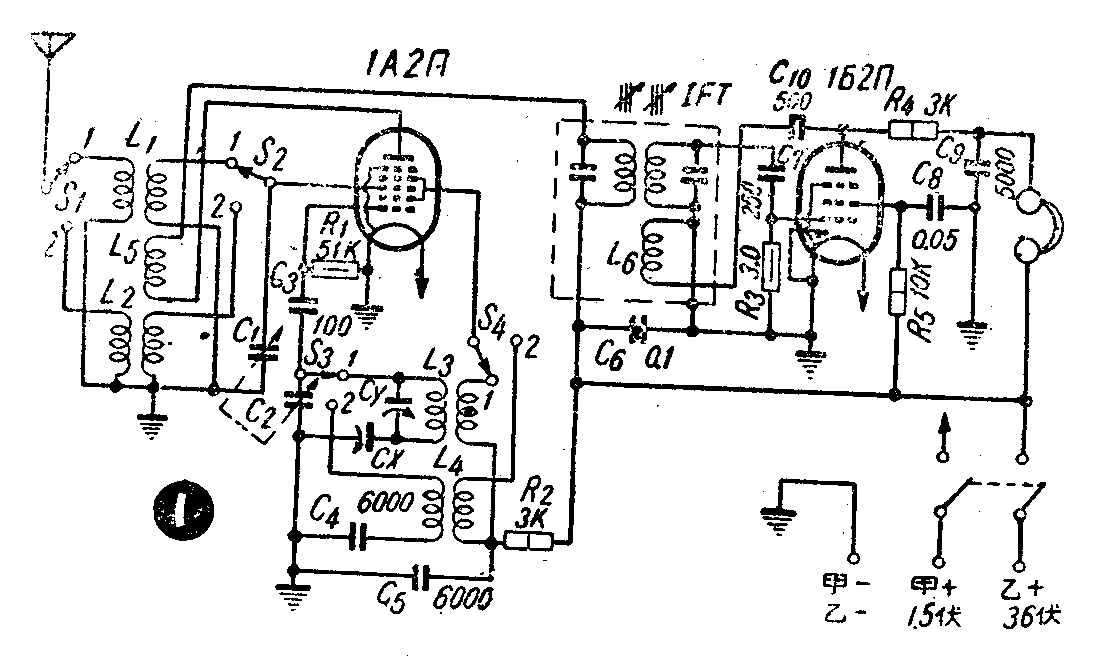

试验中是用一只1A2П和一只1Б2П装成一具简单的外差式机。用1A2П变频，1Б2П接作栅极检波。有中波和短波两个波段。在变频和检波级里都加上了再生线圈，这样使得整个电路结构十分紧凑，能在另件少、耗电省的情况下，使收听效果大大提高。试装线路如图1。
在外差式电路里，变频级电子管的混频部分是和高频放大级相似，也具有放大能力的。而且在这里它是收音机输入第一级，对机器本身的收音效能关系很大。如果能把这一级的增益尽量提高，就能使收音机多收到一些原来不易收到的信号微弱的电台。现在在这一级的屏极回路里串联上一只再生线圈，使屏回路里的高频电流又回输到栅极回路中去，它们之间的相位相同，就和再生式机的作用一样，对收到的信号电压连续进行放大、回授、再放大，使得这一信号电压大大加强。试验的这只收音机可以收听中波和短波两个波段。中波波段线圈（L\(_{1}\)、L3）是美通610R，短波波段线圈（L\(_{2}\)、L4）是美通640R。在这样两波段电路里加装一个合适的再生圈比较困难。我曾经按图2、图3和图4的接法作过不同的试验。按图2接法，灵敏度不但没有增加，反而很差。原因是变频级屏回路中输出的是中频和高频，再生电容器C\(_{k}\)对它们同样起着旁路作用，因而减弱了输出增益，使效果反而降低。按照图3的接法同样也不能使人满意，因为中波和短波的两个再生线圈是和中频变压器的初级串接着的，两个线圈的圈数和电感量并不一样，使中频变压器在调整上顾此失彼，难以调准，而且使电路中除有四刀双掷的波段开关以外，还须多有一个单刀双掷开关，来使再生圈随着转换。只有图4的接法才比较合理。这里中、短波两个波段共用一个再生圈（L5），在底板上把它固定在L\(_{1}\)和L2之间的一个适当位置上，使它和L\(_{1}\)与L2各有一定的距离，如图5中的X\(_{1}\)和X2。这两个距离调整得好，便可使中短波段都能获得满意的再生力。这只再生线圈是用另一只610的天地线圈，把初级线圈拆除而成。安装时要注意L\(_{5}\)的绕线方向是和L1、L\(_{2}\)的一致，线头接反，相位相反，成为负回授，不但不起再生作用，反而使收音效率降低。
在检波级里同样也增加了再生线圈，它的作用和普通再生式电路一样，不同的只是这里输入检波的是固定不变的中间频率，再生力一次调整好了以后，可以保持在最灵敏的一点，无须再动。中频变压器是华北厂产品（型号ZP03－1），它的体积小，Q值高，更大的优点是便于加绕再生圈。加绕时先把中频线圈从圆铝罩里轻轻地抽出来，在栅极线圈（有绿和黑色引出线的）背面的塑胶管上用0.1-0.3毫米径丝包线、纱包线，或良好的漆包线和栅极线圈同一方向乱绕30-35圈，一端与变压器黑色引线相接通地，一端穿上套管引至外面。

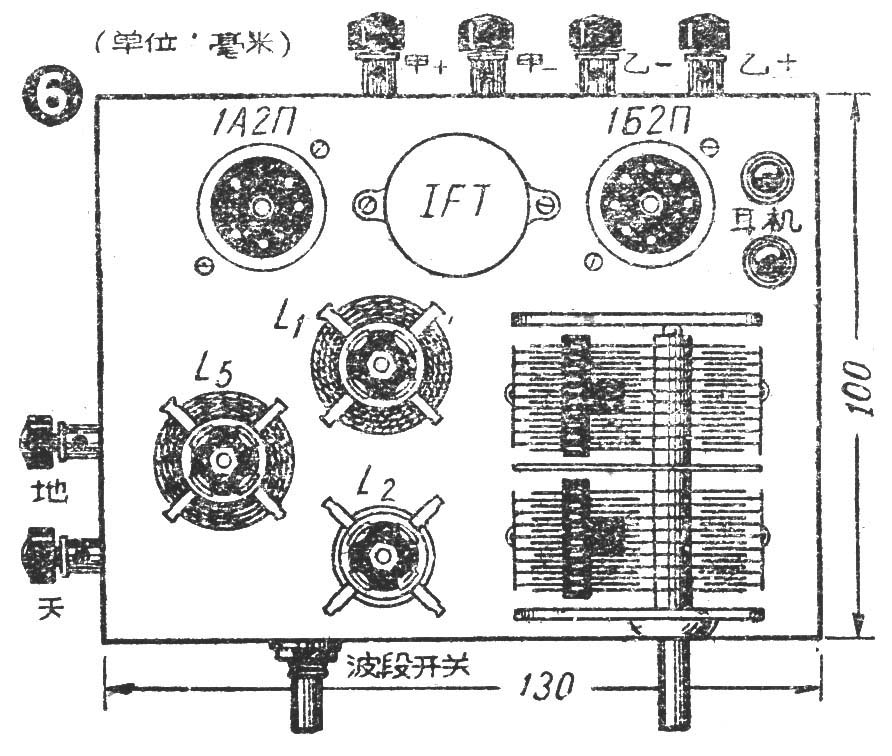

制作 此机可以装在一个130×100×60毫米的三合板木质底板上，底板上面另件按图6布置。L\(_{3}\)、L4线圈，波段开关S1-4，补偿电容器C\(_{y}\)，垫整电容器Cx以及其他电阻电容器都装在底板下面。电源甲电用1.5伏单节手电筒电池供给，乙电只需36伏，便可在中、短波段满意地工作，可用十二节4号小电池（每节3伏）串联起来使用。
校验调整 此机由于电路里有两级再生,调整起来比较复杂，同步的要求也比较高。步骤如下：
（一）将波段开关旋在波段上，垫整电容器C\(_{x}\)不接，另用一只400微微法固定电容器代替，旋动双连电容器C1C\(_{2}\)，调谐收听一个像中央640千周这样频率较低的电台。
（二）在变频级使再生线圈L\(_{5}\)先和中、短波天线线圈L1、L\(_{2}\)远离。在检波级将1Б2П的帘栅电阻R5拆下，换上一只3-5兆欧的电阻，这样使全部再生装置的作用降至最低。
（三）在调到低频电台后，慢慢地调整中频变压器的两只螺丝，使音量最大。
（四）调整变频级的再生力：先把再生圈L\(_{5}\)固定，在中波段的频率高的一端收听一个电台，将L1线圈缓缓地移动向L\(_{5}\)靠近（即调整图5中的距离X1），至灵敏度最高而又没有啸叫声的一点时，便将L\(_{1}\)固定在这里。然后将波段开关旋到短波段上，同样收听频率较高的一个电台，将短波天地线圈L2慢慢地向L\(_{5}\)移近（即调整图5中的距离X2），也同样至最灵敏而杂声最少的一点固定下来。调整时注意应该使交连的程度稍为松一些。否则日后更换乙电池，电压强些，便会产生叫啸声，影响正常收音。这一阶段调好以后，还须把中频变压器螺丝重新调整一下。

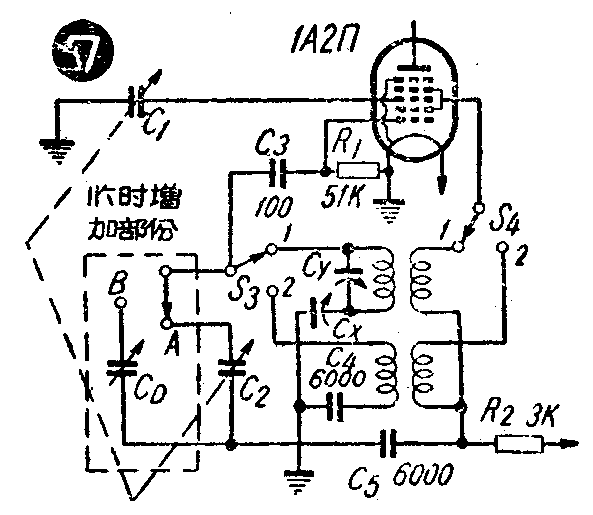

（五）双连电容器C\(_{1}\)、C2同步的调整：将波段开关旋至中波段。另用一只容量不小于250微微法的单连可变电容器和一只单刀双掷开关，按图7临时接到线路里，同时将作第一步校验时加用的400微微法固定电容器撤下来，重新焊上垫整电容器C\(_{x}\)。然后先调整频率低的部分，①旋单刀开关于4位置，收听到一个频率较低电台。②旋单刀开关至B位置，转动单连电容器CD，使上述的同一播音出现，再转动双连电容器至声音最响的一点。如转动时感觉声音变动不够敏锐，可将天线拆去再调。③旋动单刀开关回至A位置，调整垫整电容器C\(_{x}\)，再使同一播音出现，这时表示双连电容器在频率低的部分已经调好同步。现在再调整频率高的部分，①旋单刀开关于A位置，收听频率较高的一个电台。②旋单刀开关于B位置，转动单连可变电容器CD，使同一播音出现，再转动双连电容器至声音最响的一点。③旋单刀开关回至A位置，调整补偿电容器C\(_{y}\)，再使同一播音出现，这时表示双连电容器在频率高的部分也已经调好同步了。但是调整高频以后，低频部分又会稍有变动，所以应按以上步骤，反复地调整一二次。调好以后，将图7虚线内临时加添的另件拆除，仍按图1线路接好，此后Cx和C\(_{y}\)就不必再动。短波部分同步的要求不高，所以不必调整，最后把中频变压器的两只螺丝再在收听频率低的电台时，稍稍调整一次。
（六）调整检波级的再生力：把1Б2П的帘栅电阻R\(_{5}\)适当增减（按图1所示用的是10K），以调节这一级的再生力达到适当的地方。
结语 这只收音机调整好了以后，用耳机收听中、短波段时的灵敏度和选择性可以和交流五灯机相比。在北京西郊只用一根简单的天线，地线不接，中波段在早晨白天能收到天津、唐山、河北等电台，傍晚以后就能多收到山西、陕西、内蒙古、辽宁、山东以及四、五个外语电台。由于选择性好，所以有些电台虽然信号很弱，但也不致受中央台的干扰，这是一般简单收音机所达不到的。此机只用了两只小型省电管，没有低频放大级，所以一般只适合用耳机收听，用电很省，甲电的消耗只和一只用2П2П的单管机差不多。（李健）
