初学的业余爱好者们，在学习过装接矿石收音机，一、二管的再生式或是外差式收音机以后，对于从广播电台播送出来的电波，如何经过天线感应接收下来，通过检波放大，再经由耳机或是喇叭得出原来的声音等这样一些过程，是比较熟习的了。对于广播电台如何能把广播节目中的声音从发射机里播送出来，有的也许已经从书本上学到过一些知识。但是播音究竟是怎样播发出来的，在我们之中还是很少人有过实际经验体会的。所以能够做做简单的播音实验，对我们来说，不但饶有兴趣，而且理论实践也是有意义的。这里谈到的单管收播多用机，可以适应这样的需用。这只小机器基本上是一具简单的单管再生式收音机，不过多加了几只另件，使它能够做简单的播音实验，还可以做些其他的用处。当然，在作播音机使用时，它不能和广播电台里复杂得多的发射设备相比，但是它们之间的工作原理是相同的。图1是这只机器的线路。它使用了一只原供外差式机作变频用的6A2П管，所需要的灯丝和乙电电源由其他收音机里接引出来。它的简单工作原理是这样的：6A2П是七极管，现在利用它的第3栅、帘栅（第2、4栅）和屏极接成再生式检波回路。当收播开关S\(_{1}\)是闭路、插口J是开路（塞入插头使它断开）时，便是一只普通屏栅回授的再生式收音机，接上天线，调谐可变电容器C2，耳机里便可听到播音。再生力由调节电位器R\(_{5}\)改变帘栅电压来控制。把收播开关S1开启，电位器R\(_{5}\)的一端开路，因为帘栅极电流小，在这只电阻上的电压降也小，帘栅极的正电压随着上升了，因而收音机就产生了恒定的振荡，成为一只小的发射机，振荡的频率是由L1和C\(_{2}\)决定的，如果天线的长短合适，能和振荡频率谐振，天线上就会有一个振幅不变的等幅波发射出去。6A2П是一个多栅极管，每个栅极的电压变动，对于屏极电流都能有控制作用。这时我们在它的第l栅和阴极之间加上一个随着言语声音变化的音频电压，对已经产生的等幅波进行调制，等幅波的振幅便随着音频电压的变化而变化如图2，使天线上发射出去的电波成为调幅波，这就是最简单的栅极调幅方法，也就是这样把低频言语信号搭载到高频电波中从天线上发射出去了。

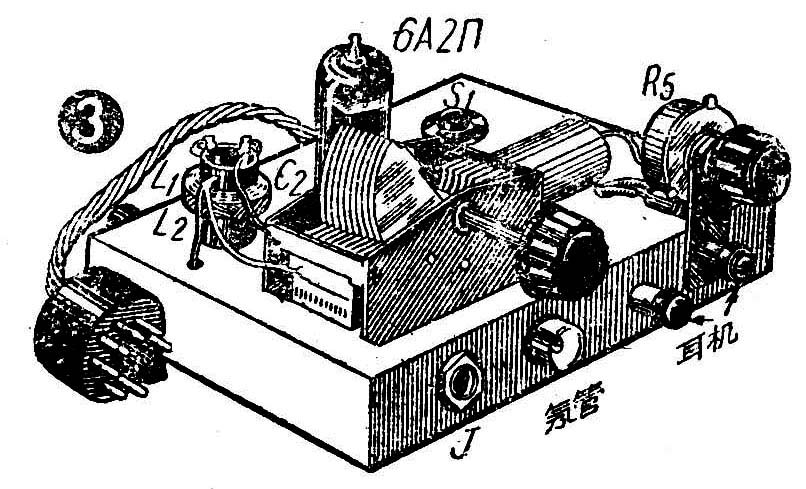

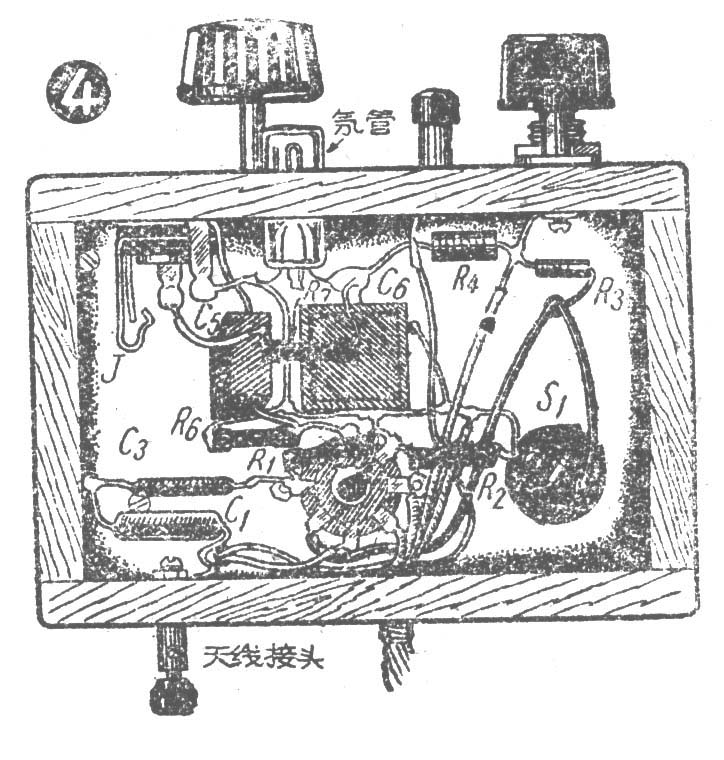

具体制作方面，线圈L\(_{1}\)和L2可以用美通610S型的天线线圈加以改造，把原线圈的初级线圈全部拆下，用拆下的原线在次级线圈的下面按相同方向乱绕20圈作L\(_{2}\)，两线圈之间距离3毫米，L2的线头焊在原初经圈的焊头上。其他另件的布置如图3，控装在一块水质底板上。板下实体接线如图4。收播开关S\(_{1}\)是用按钮开关改制的，使它在按下时成为断路，用普通的单刀单掷开关也可以。焊接时应该注意再生线圈不要接错，接错可能使乙电短路，同时再生线圈是通过乙+高压的，还应当注意它和L2之间的绝缘，不要互碰。线路里有一只氖管，可以用试电笔上的一种，这里用的是由日光灯上的启动器（俗称别火）里拆下来的。
校验调整时应当先试收音部分。这时先从其他收音机的电源上将灯丝和乙电电源引接过来，乙电电压不要超过250伏。把收播开关S\(_{1}\)放在闭的位置上，把话筒插口J用一只空着头的塞子插入断开，在天线接头上接上一根1至3米长的室内天线，便可开始收音。调节电位器能够平稳地控制再生强弱。如果接线不错，但是无有再生，可能是L2线圈接反了，可把两个线头换一下。如果再生很不平稳，手触耳机时再生情况就会变更时，应该查看C\(_{7}\)电容器（图1漏画，应为250微微法纸质固定电容器，一端接在耳机与L2之间，一端接地）是否有效。经实验调谐得好，在北京可以收到当地各个电台播音，选择性很好。试验播音时，先把收播开关放在开的位置上，将耳机从接线柱上取下，接在话筒塞子上接入插口J内，将两只耳机接线柱用跳线相接短路，将C\(_{2}\)旋出至电容量最小的地方，这时是以耳机当作话筒使用，向着耳机说话，天线上便将你的声音播送出去了，频率大约在1600千周左右。校验可以用一只矿石收音机收听。6А2П的阴极上接有R2500欧电阻，是供给栅极负偏压的，如果试听播音时声音失真，可以适当增加R\(_{2}\)的阻值。播音时的音频输入，也可以用电磁式拾音器播送唱片，还可以用电话机上使用的炭精式话筒，这样发话的声音比用耳机充当话筒时大得多，但是这时必须加用话筒电池（一节手电筒用电池）和话筒变压器（1:20或1:30）按图5的接法使用。经实验，播音时用拾音器输入音频信号，用一根3米长的室内天线，在距离150米范围内，用一具五灯机收听声音很稳定清楚，没有显著的失真。此机电力很小，天线不宜太长，过长了可能使振荡停止，不能播音。
此机还接有由氖管和R\(_{4}\)、R7、C\(_{6}\)组成的低频振荡回路，所以用除了能收音，播音以外，还可以用作能产生550至1600千周中波波段频率的高频信号发生器，在收音机修理工作中充作校正仪器使用。这样在播音的位置上，将话筒塞子从插口J上拔出，氖管振荡回路产生的低频信号便可输入第1栅进行调制，使天线能有受固定音频调制的调幅波输出，用来校正其他收音机。改变C6和R\(_{4}\)的值，还可以改变氖管产生的振荡颇率。
此机用来播音仅是实验性质的，使用时必须注意：（1）不允许按装户外天线，作为广播或通话使用；（2）试验播音时应当把可变电容器C\(_{2}\)旋出，即是选定播音的频率在1600千周附近没有广播电台的地方，这样可以不致影响电台广播；（3）此机输出虽小，但在100米的范围以内还是有效的，所以要注意试验时不要妨碍左右邻居的广播收音，这是我们爱好者应有的学习态度和道德风格，不因个人的爱好活动而妨害别人。(朱赞星)
