音频振荡器可以供作练习电码使用；附加几个零件，还可以用来校验收音机放大级和其他放大器。练习电码时，我们希望听到的信号音调悦耳，能像从收信机里听到的真正电码声音一样。使用蜂鸣器练习，难以达到这一点，使用电子管做成的振荡器练习，可能把发出的音调调节到频率在1000周左右，还可以按照个人喜爱，把音频振荡频率加以变更。这一回的实验是按照各人具备的零件材料条件，进行不同的几种音频振荡器制作练习。这里举出的几种振荡器都是结构简单而效率不差的。在实验中应该思考研究每一零件的作用和数值变动时引起的变化。对于整个振荡器的结构布置，应该按照已学过的关于收音机里零件安排的要点，和手头所有零件体积的大小，适当安排。
交流音频振荡器（一）
实验用材料 6Н2П电子管1只和小9脚管座1个；金属小底板1付；1／8″×1／2″带母铁螺丝10套；大型绝缘接线柱8只；小焊片10只；套管接线1米； 20号裸铜线1／3米； 1:3低频变压器1只（1:6的也可以使用）；50К1瓦炭质电阻1只；1К1/2瓦炭质电阻1只；0.01微法纸质电容器1只；2000或4000欧耳机一付；电键1只附有引线；整流器1份，要能供给灯丝电源6.3伏0.34安，乙电100—250伏，可由收音机里引出使用。

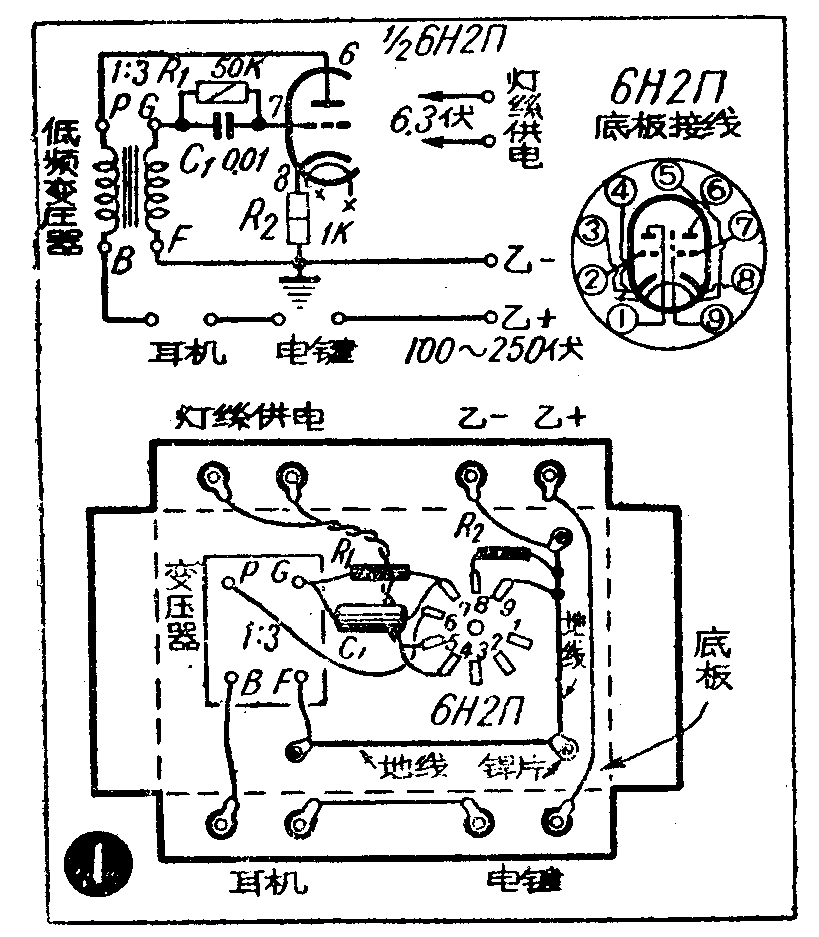

实验方法 6Н2П是高放大系数双三极管，照图1线路是用它的一半作正回授自激振荡器。先把管座、接线柱、变压器在底板上按装好。管座按装时要注意管脚的方向，使接线短而方便。因为底板是金属的，所以接线柱必须用带绝缘的，如用普通的小接线柱，就须要先装在胶木板上，再往底板上按装。为了接线方便，先用一根粗裸铜线拉直，用砂纸打光，焊上焊片用螺丝固定在底板上，与底板接通作地线接线，然后再把应该接地的零件和接线在和它相近的地方接到它的上面。这样可以使这些零件排列整齐，牢固不动。其他零件和接线都按图1线路接好，经过检查无误，在输出接线柱上接上耳机，电键和电源也都按照应接的地方接好，按下电键，就应该有悦耳的像电码的信号传出。如果没有电码声音，说明振荡器未发生振荡，可将低频变压器的PB两接线对调连接。在输出接线柱上可以同时接上几付耳机收听，也可以接舌簧喇叭或永磁喇叭。电键接线柱上亦可同时接两只电键，供两人作通报练习。用喇叭时在一间屋内供二三十人收抄，音量是足够的。
注意 焊接时注意用锡适当，过多会使管座各极间短路，在焊接点上还要先打磨干净，避免假焊。使用永磁动圈式喇叭时，应该配用适当的输出变压器，它的次级阻抗应该与喇叭的音圈阻抗配合，初级阻抗以用12000欧的比较适宜，但是其他像5000、5500、8000欧的也可以用。另外必须注意的是电键接头有一端是接在乙电正极，试验时不要触及电键的导电部分，如果改接在乙电负极回路里，在开路时有一端与底板之间还是有高电位存在。耳机线圈和外面金属部分的绝缘也应该注意。
思考 在这个安验里，从振荡器可以直接听到音频讯号，这个讯号的频率是在1000周左右，如果更动栅极电容器C1，把它的容量从0.01微法改大或改小，或在低频变压器PB两端更换并联一只由0.005到O．05微法不同值的电容器，可以使振荡器改变发出不同的音调。这是一种电感电容（LC型）振荡器，由屏回路返回栅回路的正回接使振荡器自激产生振荡，低频变压器的PB线圈便是回输线圈，如果接反了，使回输相位不对，振荡器便不会发振，在这个实验里，电源是借用收音机里供给的，方法是把收音机的功率放大管拔下来，用一只适当的插脚焊上接线引出来使用。
交流音频振荡器（二）
实验用材料 除以上实验需用的材料以外，增添电源变压器1只，规格是初级按当地电源电压决定，次级高压180伏40毫安，低压6.3伏1安；电源插头1只；电源线2米；电源开关1只；电阻500欧1瓦型1只、3K3瓦型1只；50K3瓦型1只；10微法450伏电解电容器2只；底板1份；套管接线1米；支架2个。
实验方法 这个实验除了利用6Н2П的一半作振荡器外，还利用它的另一半来作半波整流，作为振荡器电源电压的供给部分，不必像上一个实验借用收音机的电源了，实验和接线方法和上面相同。
电阻电容音频振荡器（一）
实验用材料 电子管6Н2П1只和小9脚管座一只；电阻250K\(\frac{1}{2}\)瓦型2只；20K1;2瓦型1只；500K电位器1只附尖形旋钮1个；0.01微法纸质电容器2只；支架2个。其他底板、接线杜等与前面实验相同。

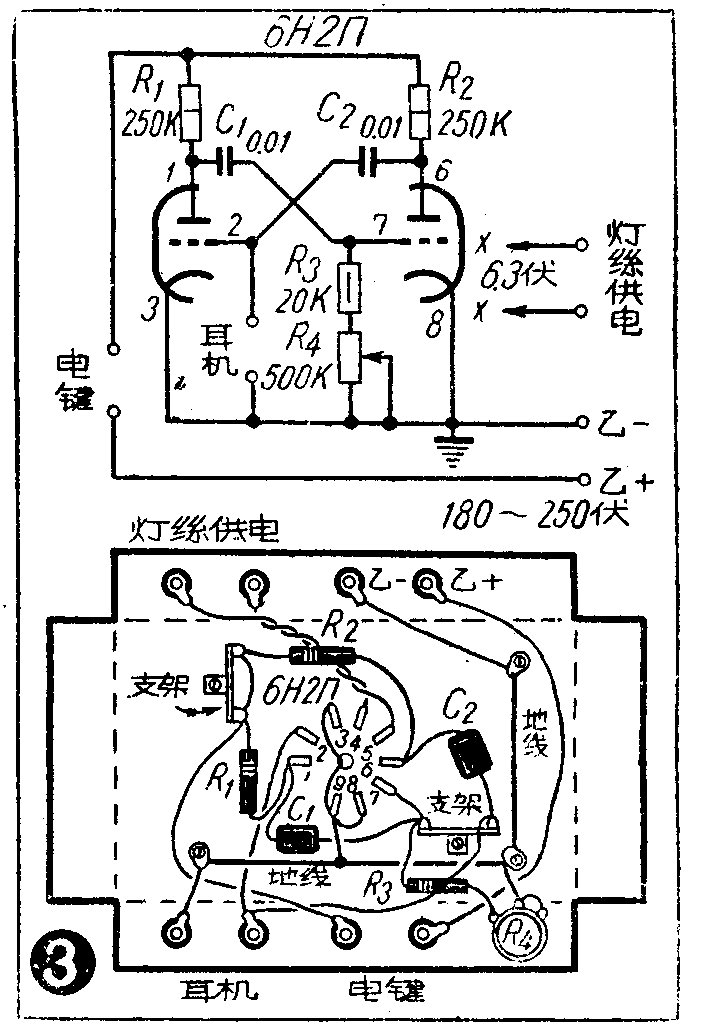

实验方法 这个振荡器（图3）和前面不同的是不用低频变压器。它实际是两个放大级，第一级的输出讯号电压作用在第二级的输入电路上。加接后按下电键调节电位器R4，可以使讯号音调交换，适合个人的高低需要。在使用中耳机要用2000或4000欧高阻式的，晶体式或低阻式的都不合用。
思考 这种振荡器具有百分之百的正回投，它所产生的振荡波形不是正弦波，回输是由电容器C1和C2来实现的，变动它们的电容量，也可以使音调频率变动。
电阻电容音频振荡器（二）
实验用材料 电子管6Н2П1只和小9脚管座1只；电阻100K\(\frac{1}{2}\)瓦型3只，3K1;2瓦型2只，250K\(\frac{1}{2}\)瓦型1只，50K1;2瓦型1只；500K电位器1只附尖形旋钮1个；电容器0.001微法云母介质3只，25微法50伏电解式1只，0.01微法纸质1只；支架3个。其他底板、接线柱与前面实验相同。
实验方法 这个振荡器按图4接线，是用半只6Н2П作相移式阻容振荡，半只作为音频放大。输出讯号的强度可以用R\(_{8}\)电位器来调节。制作时零件排列整齐，利用支架把一些电阻电容器架起，照图焊接。接好以后要检查管座各一半的接线有无错误，然后再接电源试验。试验时先将音量控制的电位器开得小些，按下电键，再开至适当音量。须要注意电键仍是接在乙电正极电路里，留心它和底板之间的绝缘。零件排列以接线方便为宜，清楚整齐而不致把管座遮盖起来。管座较小，不适宜使用过粗过硬的接线焊接。C1C\(_{2}\)C3先焊在支架上再连线到管座，云母电容器的引线较硬，直接焊到管座上，也容易影响管座接脚的弹性，造成接触不良。
思考 这是一个具有正回授的阻容交连放大器，它包括相移回输和电子管放大电路。相移回输电路应该保证使回输到电子管输入端的放大电压总的相移为180度，这样180度的相位转移是由三个RC电路串联起来取得的，每个部分产生相移60度，合起来为180度。相移振荡器工作在某一固定频率上，要变更它的频率，必须变更相移部分的电阻和电容值。现在电路里的C\(_{1}\) C2 C\(_{3}\)各为0.001微法，R1 R\(_{2}\) R3各为100K欧，根据公式
f=\(\frac{1}{15.4CR}\)(C\(_{1}\)=C2=C\(_{3}\)R1=R\(_{2}\)=R3)
求出现在振荡频率为700周，如欲变高频率可将C\(_{1}\)C2C\(_{3}\)改小一些，反之可以改大一些。按照公式可以自己练习运算。音量不需很大时，后面的放大一级可以不做，把输出接在电位器中间的旋动端和接地端上。这个振荡器适合于作测试仪器用，由电位器上取得的输出可以输入放大器的电唱头插口，供作校对修理使用。这时电键接头两端应该是短路的。这个振荡器的栅负压调整得适当时（R4），输出波形极近似正弦波；调整不当或乙电电压过低时，也会停止振荡。
在以上这些实验里，可以把电源整流部分装置在一起。图3和图4的两个实验可以另用一只整流管如6Ц4П。所有各个实验的振荡管亦可换用相似的双三极管如6Н9С、6SL7、6Н1П等，或用单独的三极管，也可以将四极管或五极管内几个电极并联当作三极管使用。
用电池供电的音频振荡器
实验用材料 电子管2П2П1只和小7脚管座1只；1:3低频变压器1只；50K1瓦电阻1只；0.01微法纸质电容器1只；甲乙干电池各1份，甲电1.5伏，乙电22.5伏。底板、接线柱、耳机、电键等和以前实验相同，参阅图5。

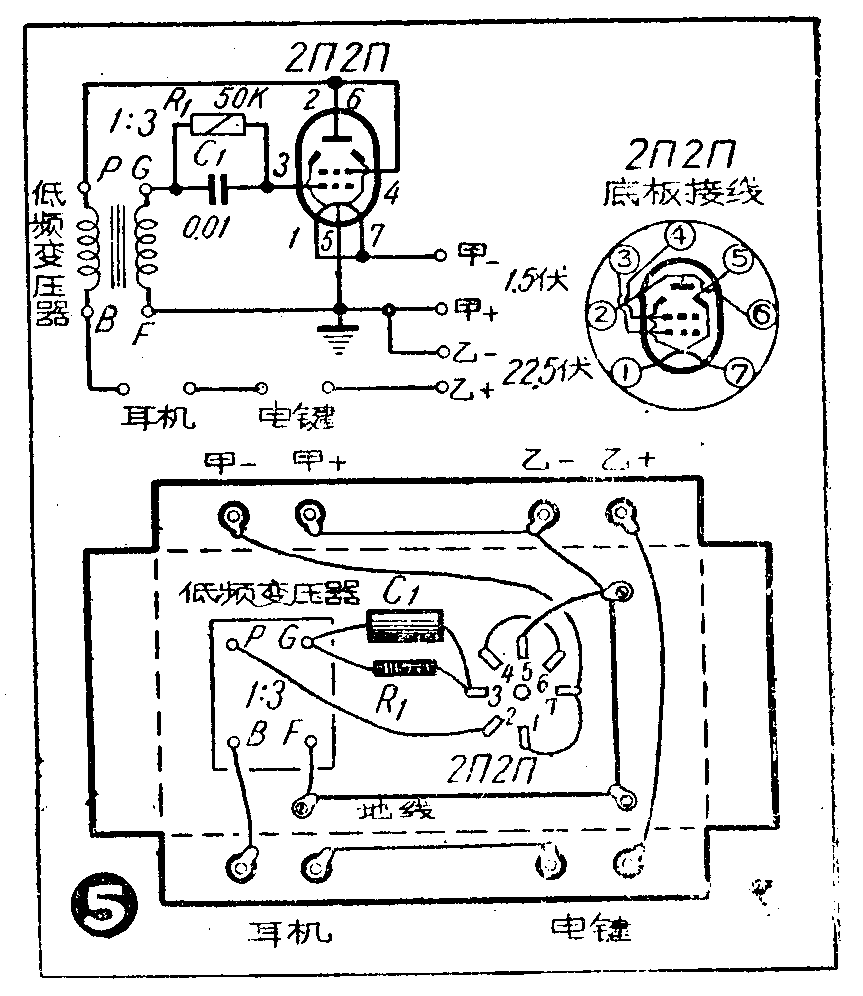

实验方法 这个振荡器的结构是和前面第一个实验LC型振荡器基本相同，只是电源是用直流干电池供给，所以电子管采用直流省电型的，线路应该按照图5焊接，2П2П输出束射四极管，现在把它的屏极和帘栅极连接一起，作为三极管使用。管脚1和7相连，这样灯丝供电只需1.2伏。乙电应该使用45伏，但是用15伏或更低些也还可以工作。线路接好以后，先检查管脚接线，然后接上甲电，在正常的情况下可以看出灯丝微微发红，最后再接乙电。底板可以用干燥的木板或胶木板，这样还可以保证底板和接线间的绝缘。
思考 用干电池的振荡器好处在于用以携带到任何地点使用，不受交流电源限制。在这个实验里，可以增减乙电电压来试验它对振荡器产生讯号的影响，也可以像第一实验一样，变换C\(_{1}\)的电容量来变更讯号频率。实际上这个正回授线路的道理是与我们实验过的再生检波线路相似的。（冀毅）
