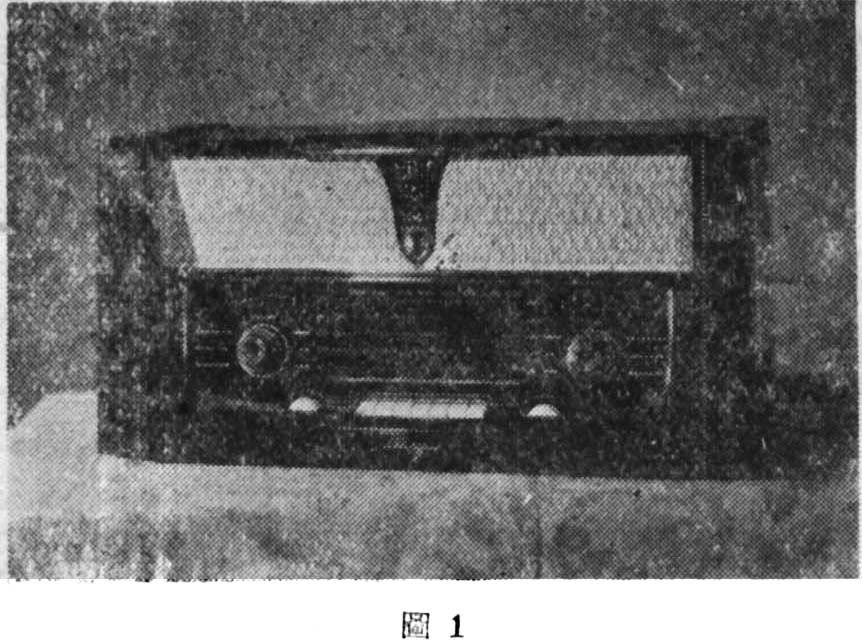

牡丹牌911型九灯超外差式收音机是我国出产的高级广播收音机。在电气性能和制造工艺方面，可以和国外同类型负有声誉的名牌产品媲美。它的外形如图1，机身是以天然木纹图案镶以美丽的金色金属装饰，华丽大方而具有民族风格。由于设计上考虑到采取特殊的防潮防热等措施，所以不仅能适应我们祖国辽阔地区的不同气候条件，而且，即使在热带地区最炎热的气候条件下连续使用12小时，也不会影响各部分性能。它的主要电气指标如下：
1．波段范围
中波520—1600千周，577—187米，
短波Ⅰ17.7—26.2兆周， 16.94—11.4米，
短波Ⅱ11.7—17.9兆周，25.64—16.75米，
短波Ⅲ5—12兆周，60—25米，
短波Ⅳ1.6—5.1兆周，187—59米。
2．灵敏度
中波 不大于10毫伏（用磁性天线），
短波 不大于50微伏。
3．选择性 偏调±10千周，衰减不低于30分贝。
4．假象波道衰减 中波不劣于32分贝；短波12兆周以下不劣于14分贝；12兆周以上不劣于8分贝。
5．中频频率 465±2千周。
6．中频衰减 不劣于30分贝。
7.人工音量控制 不小于60分贝。
8．自动增益控制 输入电压变化26分贝，相应输出电压变化不大于8分贝。
9．失真度 见附表
整机非线性失真系数
（附表）
频率 80 100 200 400 1000 2000 4000 7000
失 911型机 1.7 2.0 2.5 2.9 3.5 2.5 0.8 0.78
真
度 飞利浦 2 2 3.2 7 6 3 0.85 2.5
％ 同类产
品机
10．音调平滑控制 高音不低于16分贝，低音不低于18分贝。
11．使用电源电压 100～245伏、50～60周交流8种电压。
12．额定输出功率 在6伏安以上。

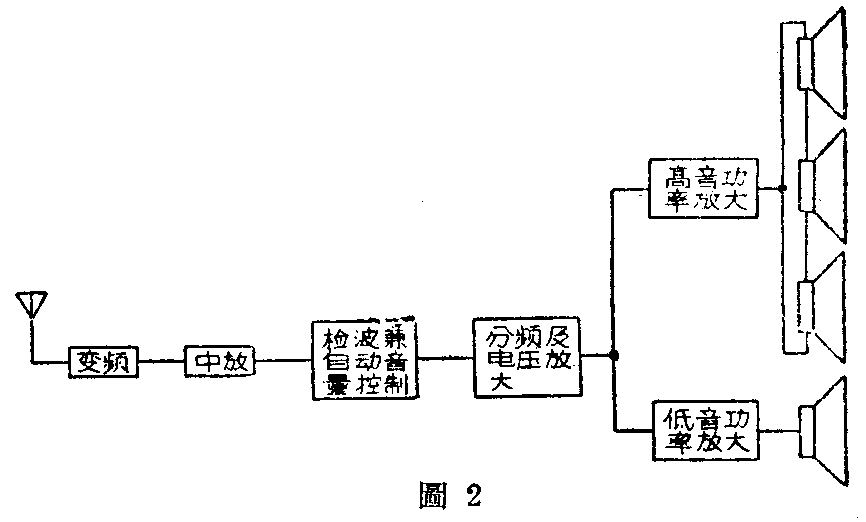

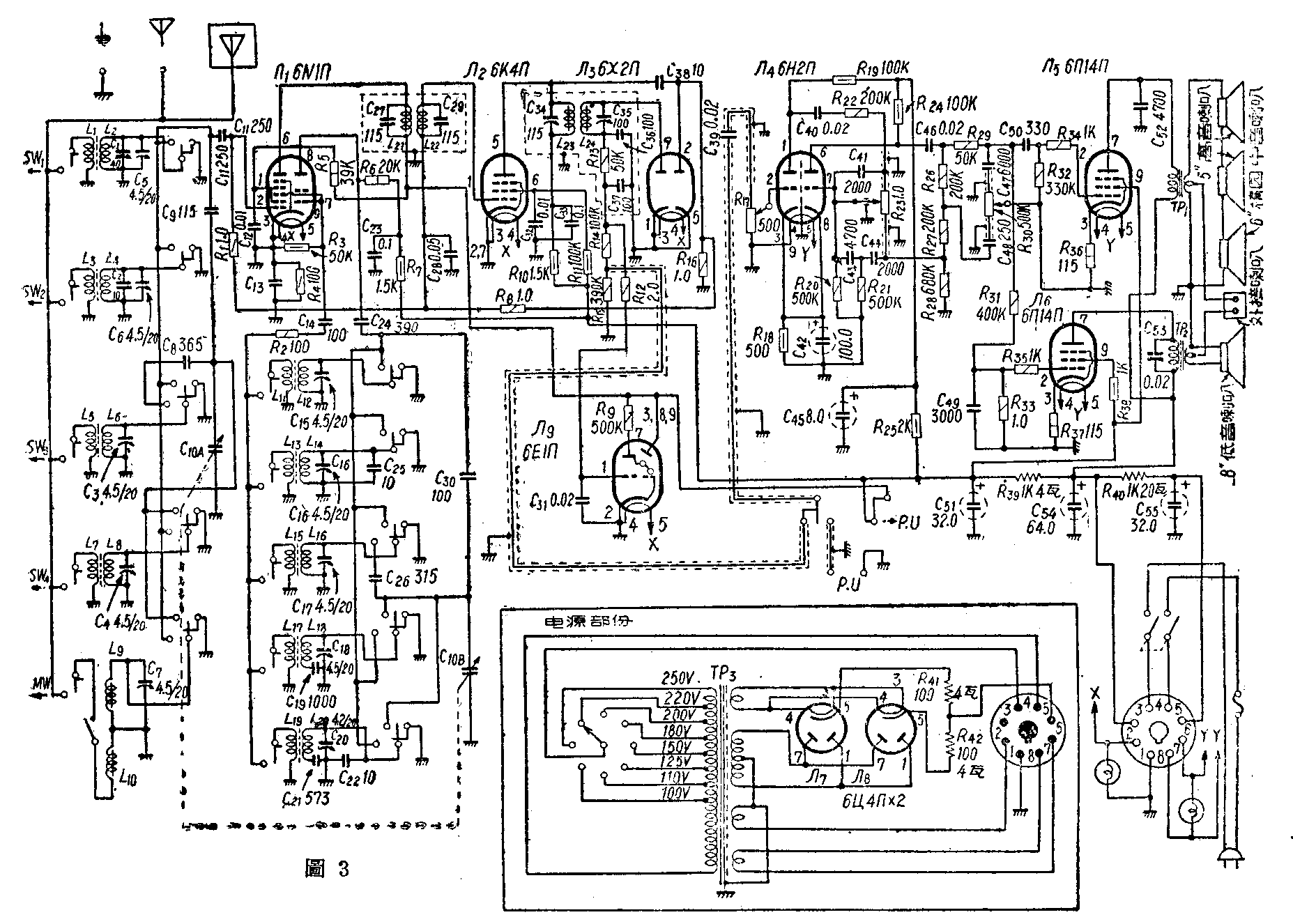

在结构上它采用了旋转式的磁性天线、铝箔天线、琴键开关等。另外，为了更趋完美，还特别设计了波段照明指示装置，当按下键钮时，电路接通之后，键钮仍即恢复原位，同时度盘上也相应指示出所收听的波段范围。这种结构打破一般型式，是比较新颖的。电路结构如图2，线路如图3。在中波波段里是以磁性天线作为输入回路。由于磁性天线的方向性很明显，因而大大提高了信号杂音比。在短波波段里则采用铝箔天线，输入回路为电感偶合，这样避免了因天线长短变化而引起的失谐。变频管选用了国产北京牌新产品6И1П，这是一种七极三极复合管，变频和振荡分开工作，牵制作用小，极间电容也小，所以即使在26兆周（11米）的短波波段里工作也很稳定。这种机器虽然没有在变频级前加设高放级，但灵敏度却相当好，原因是在设计中特别注意了提高中频变压器的品质因数，并且在工艺上作了合理安排。检波和自动音量控制由6Х2П的两个二极部分分别担任，工作也是很稳定的。
这部机器的低频部分采用最光进的分频带放大线路，这是全机的重要特点。一般的说，一架高级收音机，除了要有足够的灵敏度、选择性、稳定度、以及精良的机械结构之外，音质优美占有极重要的地位。通常，人们为了求得比较优美的音质，大都在功率放大级之前加上由RC所构成的青调控制器，用来衰减高低音。这样做法缺点很多，犹如俗语所说按下了矮子去抬高长子一样，实质上没有达到改善频率响应的目的。比较好的另一种做法是采用所谓音调补偿控制电路，或者在输出电路上加上分频网路，使高低音由高音和低音喇叭分工合作。这种办法由于不能合理分配输出功率，制造上也存在有许多困难和限制，而且就本质来说，仍然不是从根本上改善频率响应特性，所以也还不是能够达到完美境地的最好方法。
牡丹牌911型收音机比较与众不同的地方，就在于它是综合了上述各项优点而设计制造的。它把音调控制器和负回授、分频网路巧妙地结合了起来，然后把计算好的高音频带和低音频带分开来放大输出，再通过高、中、低音四只喇叭合理分工，充分地发挥不同类型喇叭的特性，从而获得宽阔的音域、丰富的音调和优美的音色。这种双频带放大的优点，还可以由图4的简单曲线看出来。从图3线路图里可以看出双三极管6Н2П是作反相电压放大的，分频也就从这里开始。R\(_{17}\)为总的音量控制器。音频电压经过C40和R\(_{22}\)交连到该管的右半部。R23是低频音调控制器，当R\(_{23}\)的箭头位于最上端时，低音提升达到顶点。这是因为这时的C41已成短路，于是，从50到10000周的音频就全部直接加到栅极，而放大后的输出电压在经过C\(_{46}\)、R29之后分为两路，分别馈至Л\(_{5}\)和Л6予以放大。在这里巧妙的地方就在于在输出的同时，又综合利用了负回援电路。讯号通过R\(_{26}\)、R27和R\(_{28}\)所构成的分压电路，在R28的一端截取的低频讯号通过C\(_{44}\)R21和C\(_{43}\)R20所构成的高通滤波网路回输至Л\(_{4}\)右半部的栅极；同时另一部分讯号也经过R23到达栅极，于是一大部分中高音频便被衰减了，而低音频却完美地得到了放大。很显然，当R\(_{23}\)的箭头位于最下方时，全部音频都因受到了负回授而有所衰减，但是中音频和高音频却因有C41的缘故还可以得到适当的放大。R\(_{3}\)0是高音频控制器，当R30的箭头位于最上方时，很大一部分高音频通过C\(_{41}\)旁路通地而衰弱，但当箭头位于最下方时，由于R30本身阻值很高，一方面减弱了高昔频的衰减，另一方面，由于C\(_{48}\)这时是直接通地了，结果又使一部分高音频旁路，减少了在R26和R\(_{27}\)上的较高音频，也就是减少了较高音频的负回授，相对地提升了高音的输出。
在设计中还考虑到人们对高音频和低音频的感受不同，所以对高音频和低音频的输出功率也作了合理分配。因为人耳对1000至5000周的声音比较灵敏，而对100周以下的感觉较钝，所以当高低音同时全部提升时，80周的输出功率要比5000周的需要加强一倍以上，这样在收听音色丰富的协奏音乐时才能感到有明显的低音（如鼓声等）。至于中音频的输出是合并在高音频输出部分的。由于分频的缘故，使得无论在高音频或低音频最大衰减时，它仍能保持稳定的输出。为了提高讯号电压与交流哼声水平比，在低频管的灯丝电源供给方面还做了适当安排，使灯丝接线在从电源出来后并不接地，一直绞合接到各级，最后在6Н2П处接地，这样就大大减少了交流声。

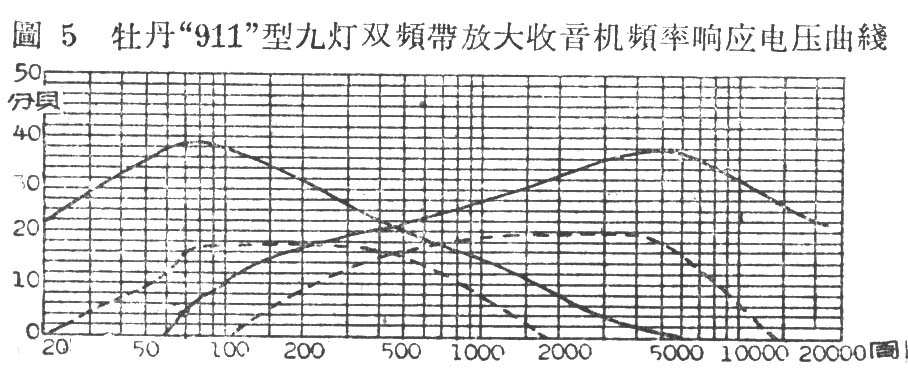

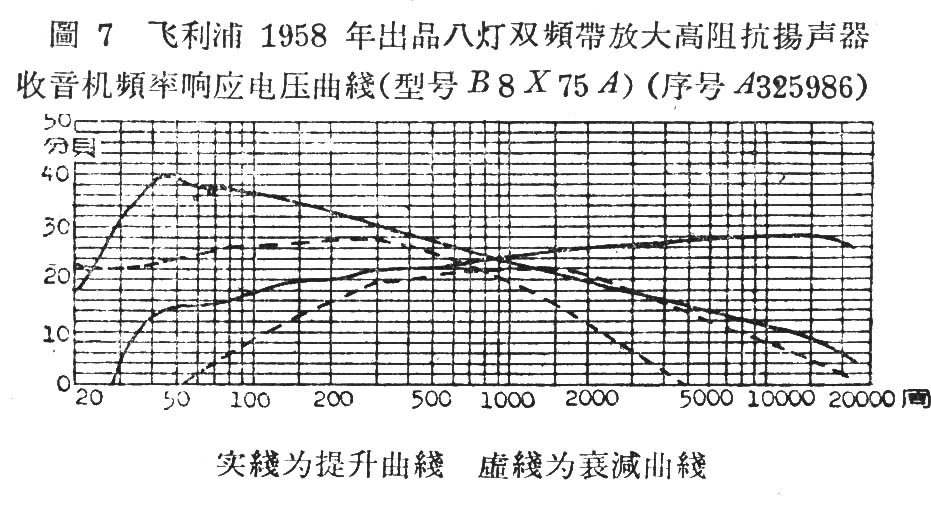

911型收音机的正式产品曾与荷兰飞利浦厂1957／8年同类型产品的八、九灯收音机进行对比实测。图5、图6、图7便是911型机和两种飞利浦牌收音机利用同一仪器和在同样的条件下实测的频率响应电压曲线。令人鼓舞的是通过实测，结果证明在质量上我们已经赶上了这个具有几十年生产经验的名厂产品。这是在党的社会主义建设总路线光辉照耀下，北京电子仪器厂的全体技术人员和工人同志在大跃进中辛勤劳动的成果。也可以反映出在我们光辉的建国十年期中无线电制造工业中的一部分成就。我们完全相信，在党的继续鼓足干劲，厉行增产节约，继续跃进的号召下，将会不断地出现更多更好的高级收音机产品，来满足祖国广大人民日益增长的需要。（欧阳立蒹）
