（镇江广播站 陈学堡）利用整流器充电的方法种类很多，一般常见的有真空管整流，充气管整流，汞弧整流，电解液整流；小型的有半导体整流，如有的手提式收音机里用的，体积很小，与火柴盒差不多；大型的有接触式整流器，它的体积和功率很大，如供给电车用电的一种。充甲电池多用“吞茄”型充气电子管或硒片和氧化铜整流器；充乙电多用真空电子管；硒片或氧化铜，也有用直流发电机，甲乙电一起充的。

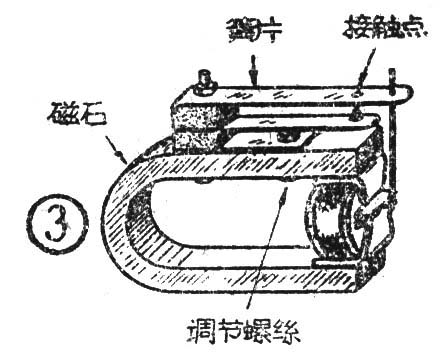

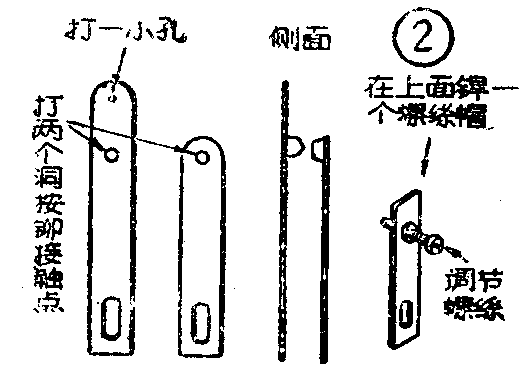

以上所说许多种形式的充电器，器材另件大都很贵，适合在大的设备上使用。现在介绍一种振动式机械整流器，对我们无线电爱好者作试验，反对只在晚间有交流电源的农村收音广播站用来充电，都很适合。它是用很简单的旧舌簧喇叭改制成的。所用零件如下：1．旧舌簧喇叭一只，没有纸盆也可以（破旧的日制舌簧喇叭在旧货商店里常常可以买到）。2．消灭火花和免除噪音用的2微法纸介电容器一只（耐压伏数在600伏以上的）。3．电源变压器一只，可用电铃变压器代用，初级要求为220伏，次级电压分两组，一组是根据舌簧喇叭供给工作电压而决定，一般202型或203型喇叭为30伏，如供给19伏也可启动。旧式日制舌簧喇叭有供给电压60伏的，但20－30伏振动起来也很满意。如线圈坏了，可自己动手另绕一组线圈，先把原来线圈从马碲形磁铁中取出，将旧坏线圈除去，再在上面用30至38号漆包线绕三、四百圈，一般绕400圈最好。接线方法如图1。次级另一组电压是根据被充电蓄电池的电压而定，一般要比蓄电池电压高百分之廿左右。4．线绕可变电阻一只，用以调节蓄电池初充时的电流。5．簧片可利用长形片接式双刀双掷开关上拆下来的，上面一般都有现成的接触点。如无双刀开关，可用磷铜片薄钢片，加上银铜接触点（银65％，铜35％），如图2将它铆在磷铜片上，另用一无弹性的铜片或铁片，按图2a挖洞，将一只螺丝帽焊在上面，再旋上—颗螺丝，使螺丝尖头抵住簧片，用以调节螺丝与簧片的距离，使之达到接触点火花最小，整个外形如图3。相信一般稍有经验的爱好者都能装得起来。

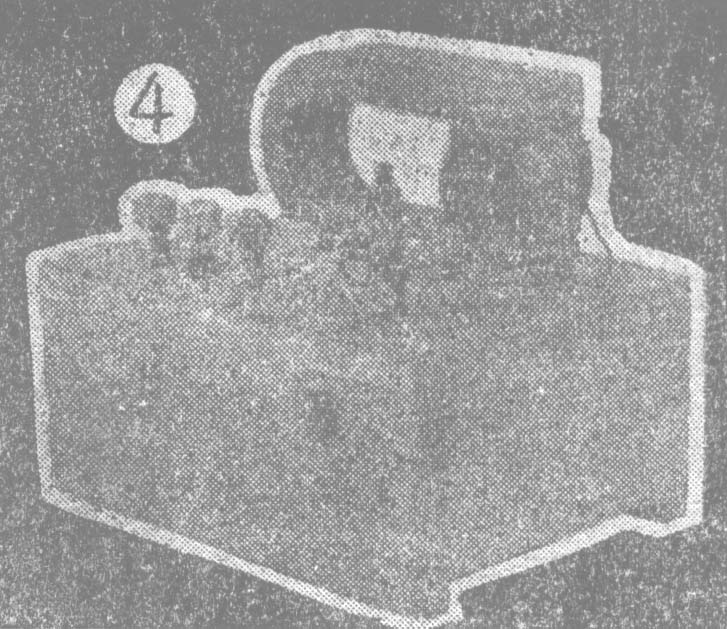

现在说明一下它的简单工作原理。当变压器接上交流电，次级一组6.3伏电压通过喇叭线圈时，在线圈内便产生一个磁场，这一磁场是随交流电时间频率而改变的，我们的交流市电一般为50周／秒，即每秒钟磁场变动100次（正半周50次负半周50次），因磁场内有一铁片，故被磁化（见图1），在送来的电压是正半周时，舌簧片左面为S右面为N有如直流电压表电压反接时一样，表内动圈按反时针方向转动，使接触点与A点接触，而有电流通过。当电压为负半周时，有如电表接上正向电压，会向顺时针前进一样，可以拉动簧片，使A点分开，而使电流中断不能通过。这样时接时断，在正半周通过电流、负半周不通电流，便形成了一个半波机械整流器了。再在输出线路上接上一只可变电阻及电流表，可以调节充电电流大小。为了防止火花损害簧片上的接触点，故在簧片两边，接上一只2至5微法的电容器，来消灭火花并防止对外界干扰。整流充电器整个外形如相片所示。最后，分别极性的方法有三：1．用直流电压表测试，在正接正、负接负时表针将是顺时针移动的，如为逆时针摆动，则是接反了。这样可以分辨出电极正负。2．用食盐水一杯，将输出线头放入盐水中，线的两端必有一头会生气泡，气泡生得多的是负极，不生气泡的是正极。3，用生马铃薯（俗称土豆）切开一块，将两线头插入薯内，等—会儿可以看到有一插头成紫色，紫色的一头是正极，另一头则是负极。
