在雷雨季节里，常有收音机遭受雷击的事，有的还引起火灭和伤亡事故。我们现在使用的电视接收机所用的天线架设的高，面积又大，而且大部分接收机电线架设在屋顶上，尤其是郊区距电视台较远，天线比附近建筑物高出很多，受雷击机会较多，为了防止雷击和事故发生，接收机天线就必须安装避雷设备。下面仅谈谈避雷设备的安装方法和要求。
附近有高大建筑物或房屋时，所安装的接收机天线不超过房屋高度时只用一条地线通入地内，或在馈线中间接装避雷器，如电视接收机天线的高度超过或平行于建筑物和房屋时必须以上两种方法结合使用。这样在雷击接收天线时，雷电电流就可通过天线金属架顺着地线进入大地与大地中和。如雷电电流过强时避雷器即可起放电作用与大地中和。如地线放电过慢雷电有一很大的反电流流过避雷器到接收机，这时因电流太强避雷器中的保险丝即可烧断，而不致把雷电引入机器内损害接收机和人身安全。电视机常用避雷器的构造和装法如图一。
几种室外天线避雷器的具体装法

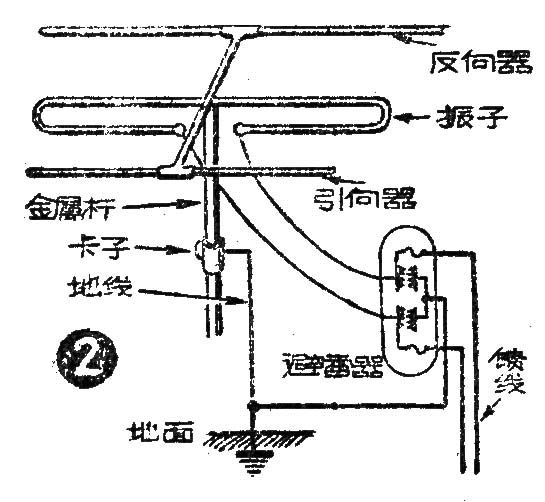

1．金属杆三单元天线 凡使用金属杆三单元天线的接收机，做避雷地线时可用卡子把地线和金属杆卡在—起通入地内（如图2），然后在馈线中间加装避雷器。地线必须联在金属杆避雷地线上，不要单独通地，以防两地线间产生电位差。

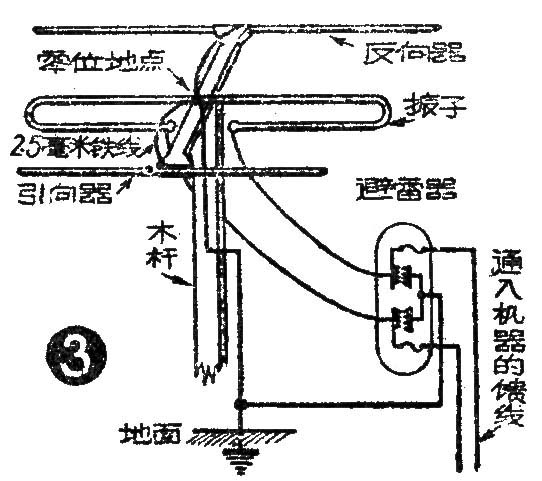

2，木杆三单元天线 使用木杆三单元天线，避雷地线必须接到三单元天线的振子零电位处（如图3），方可有效，因为木杆三单元天线的引向器，振子和反向器，三单元是用木撑子支架的，不是联接在一起的。联接的办法是用2.5毫米以上直径的金属线把三单元联结起来，雷电击在任何单元上都能起到避雷作用。

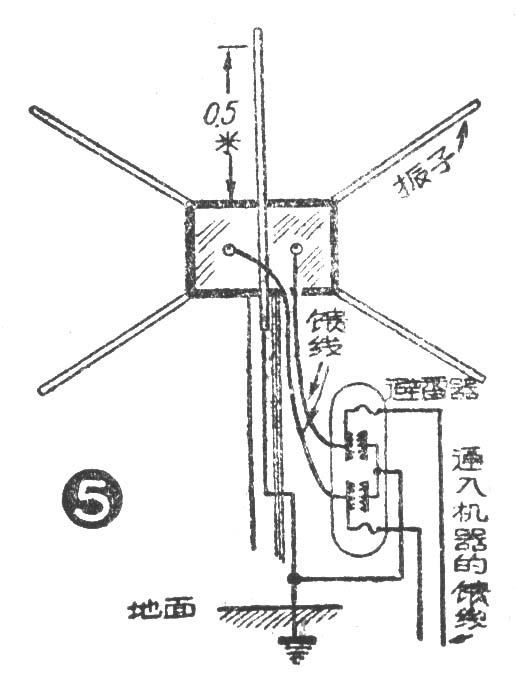

3．简易T型和X型天线 此种天线的避雷设备要根据架设高度来决定。超过建筑物或平行于建筑物时，不论T型或X型天线，木杆中间必须加装避雷地线（高出木杆约0.5米），然后在馈线中间装上避雷器，联在避雷地线上。（如图4，5）
凡室内装设的天线，一般不须加装避雷设备。
避雷地线装设要求。
1．地线导线直径必须在2毫米以上，或是1毫米径的三股共用，接入潮湿地内一米至二米以下。
2．埋入地内的金属物（地线）面积越大越好，最好使用铁管或是铜板与地线联接在一起焊牢，在接点处涂上沥清漆。接地总阻要求在10欧姆以下。
3．避雷器的地线和避雷器必须装在室外，以免把雷电引入室内致放电时打火发生意外。
4．禁止把天线避雷地线接在室内自来水管或暖气管道上，以防雷电击在天线时把雷电引到室内使自来水管或暧气管道上有强大的电流通过引起事故。
5．天线引下馈线必须与房屋，墙壁，树木等远些，最好用瓷管绝缘子支开，以防雷电强大电流流过，破坏其他建筑物。
6．馈线必须离开电源线，电话线，并且不要与电灯线电话线平行，最好成垂直方向。
7.避雷地线必须垂直引入地内，避免或减少在其他建筑物上绕湾，凡靠近建筑物处必须用瓷珠或绝缘管隔开。
8．总的来说电视接收机的避雷设备主要是要求地线绝对良好；导线越粗越佳；埋入地内的金属物面积越大越好；各点接触必须良好可靠，这样方能起到良好防雷作用。特别是郊区，山区，落雷区域应注意按照较安全的避雷方法安装。（杨继田）
