在—只电容器上外加一电压时，如果它的容量能随这个外加电压的大小而变化，那末这只电容器就具有所谓“压变电容效应”。压变电容效应是近来发现的一种物理现象。
用某些介质材料（如钛酸钡等）制成的电容器，都具有压变电容效应。
在两种半导体——p型半导体和n型半导体的交界面上，由于电子及空穴的扩散，会使界面的一端具有多余的正电荷，另一端具有多余的负电荷。这时，在界面附近发生一个电位跃变，或者说，在界面附近产生了一个电位的壁垒。
当外加一直流电压时，如果n半导体加负电，p半导体加正电（我们叫这种接法为“加正向电压”），那么，外电压会减低电位壁垒而使电导加大。反过来，如果外加的是反电压，则不论是n半导体中的电子，或P半导体中的空穴，都向反界面方向跑而使壁垒加高，导电率大大降低。这是我们所熟知的半导体整流作用。

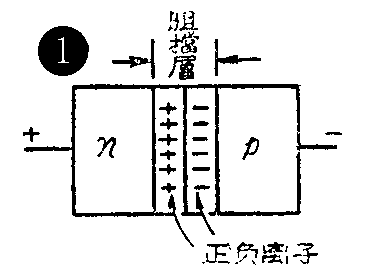

既然电位壁垒有阻挡电流通过的作用，所以发生电位壁垒的这个界面，可以看作是一种具有介电性质的面。通常叫他阻挡层。阻挡层的左右，各有正负的电荷，所以在这里形成一只电容器（图1）。当外加反压升高时，阻挡层变厚，电容量降低；反之，外加反电压减少，电容量升高。所以半导体界面所产生的电容，也具有压变电容效应。
理论分析指出，这个电容与电压的关系为
C=K/\(\sqrt{V}\)，
式中K为与半导体性质及界面大小有关的常数，V为外加反电压值。
压变电容的用途很广，如作介质放大器、调频元件、对变通带滤波器，等等。

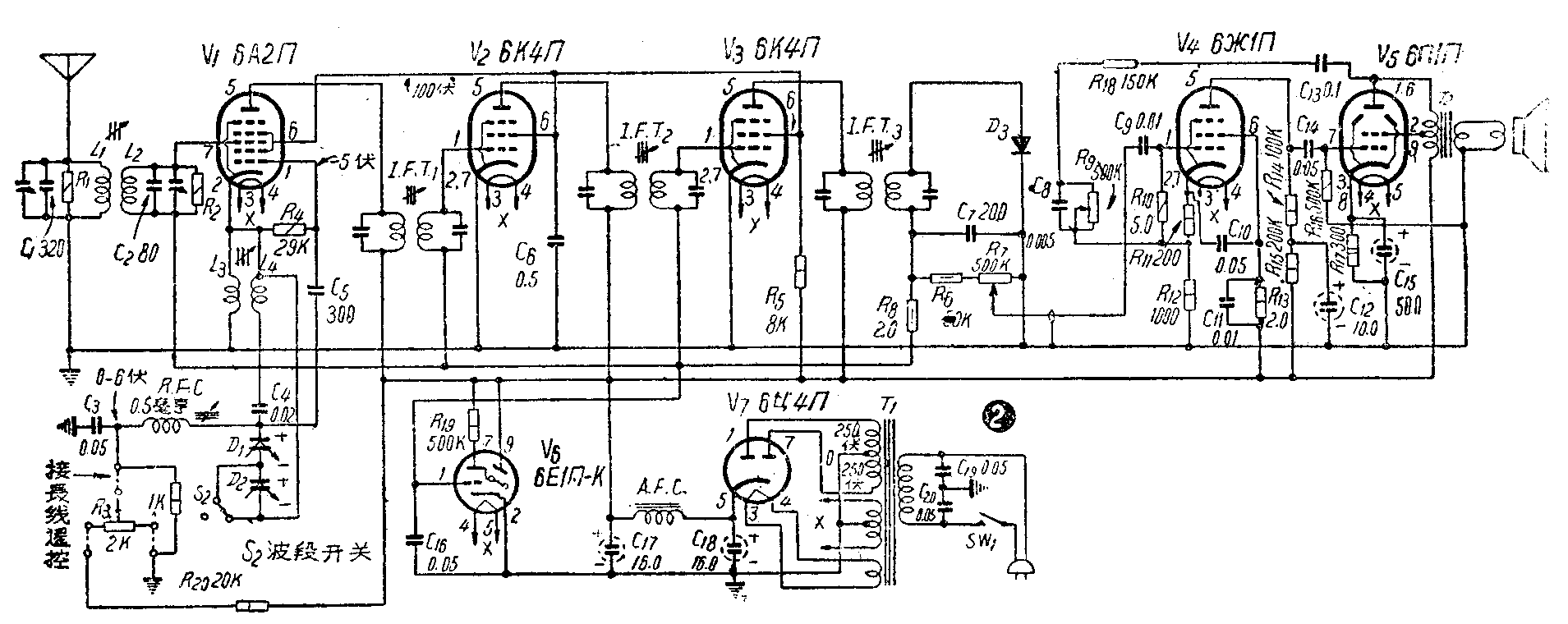

这里介绍一部用压变电容效应作谐调电容的外差式收音机。线路见图2。

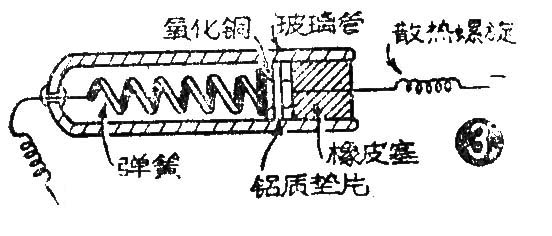

这部收音机量用载波机调幅的氧化铜半导体来作压变电容器。当然也可以用万能表中的氧化铜。取一片这种氧化铜，装在图3所示的玻璃管内，有氧化铜的一面接负电，铜片的另一面按正电。经测量，反向峰压10伏，正向电阻200欧，反向电阻30千欧，当电压在0至6伏变化时，容量6000-2000微微法内变化（氧化铜面积约O．78平方公分时）。由上述参数看出，这只氧化铜的反向电阻不很大，正向电阻也不很小，用他作槽路电容，等于在回路内串一只200欧电阻，又在电容上并一只30千欧的电阻一样，Q值是不会很高的，所以谐振曲线不会很好。其次，电容量太大，要在1000千周到2000千周内谐振，L值不能大，所以谐振阻抗ρ也不会大。最后，由于外加反电压不能过高，所以容量变化不很大，作出的回路很难在很宽的频率范围内任意改变，也就是说它的波段复盖系数不会很大。
ρ和Q不足的回路，放在输入电路内是不合适的，但是放在振荡部分，可以用提高回授的方法来使回路得到较为理想的谐振曲线。波段复盖不足问题，有了好的压变电容器即可解决。我是用了分波段的办法，把广播段再分成俩段，用S\(_{2}\)（见线路图2）来控制，当S2断开时，两块压变电容器D\(_{1}\)、D2串联，总电容减少，机器在900-1400千周段工作，S\(_{2}\)接通时，一只电容（D2）短路，机器就工作在600—920千周段。
图2的线路，除开变频级以外，其它部分都没有什么特别，仅第二检波用了晶体二极管，如果没有晶体二极管，可以修改这部分电路，把它连同6ЖlП改用6Г2П、6S8C或6SQ7等电子管代替。
为了少用压变电容器以及前面所说的理由，本机变频部分输入电路用不调谐式。L\(_{l}\)、Cl和L\(_{2}\)、C2两个调谐回路本身的Q值因并联了电阻（R\(_{1}\)、R2）而降得很低，调整这两只电容器使它们的谐振频率一个在630千周，另一个在1200千周左右，所以它们共同形成了一个波段滤波器，让600－1400千周的电磁波通过。这样增益虽稍次于用电容调谐的，但效果还相当可以。R\(_{1}\)和R2约10千欧，最佳值可在调整谐振曲线时决定。

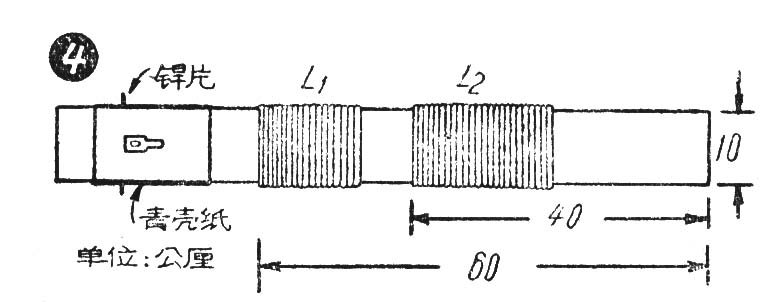

L\(_{1}\)是用0.3公厘直径的漆包线在长130毫米，直径10毫米的磁性瓷棒上密绕50圈。L2是用7股编织线在同一瓷棒上绕50圈，绕时先在瓷棒上裹一层黄腊绸，使线圈与瓷棒绝缘。引线方法是用小焊片钉在一条长约40毫米，宽约15毫米的青壳纸上，再把它卷牢在磁性瓷棒的另一端（图4），线头就焊牢在焊片上。这样焊接比较方便，但要注意焊片不要与磁棒接触。
振荡线圈是强回授的。用中央出品的单股铁粉芯中频变压器半只，拆去原来的线圈，用7股编织线绕36圈作L\(_{4}\)，L3是用0.2毫米漆包线绕26圈。如果所用的氧化铜（D\(_{1}\)、D2）容量不同，L\(_{4}\)的圈数要另行选定。只要在压变电容量最小时，回路谐振在1865千周即可。
回授用了阴极耦合式，但不是在线圈上抽头而是另绕一个线圈。这是因为用抽头时，回授量要求很高，抽头也抽得高，引入回路的等效衰耗将过大，不易起振荡。
末级电子管帘棚电压内输出变压器T\(_{2}\)的抽头接出，是使放大器工作在“超线性”状态，可以使失真降低到最小。我用的是配6V6的输出变压器，原线圈2450圈，把它拆到1350圈处抽头，再重新绕好。
压变电容的反电压是由电位器R\(_{3}\)分压供给的，为了避免电源回路对振荡频率形成短路，回路中串联了一只0.5毫亨的高频扼流圈（RFC），这是由2只普通外差收音机天线线圈串联后，套在直径10毫米，长30毫米的磁棒上而成。这个线圈电感量要求不严，可以改用0.2毫米直径的漆包线在12毫米直径的纸筒上绕300圈，再塞进一根磁性芯子代替。
这架机器在焊接时，要注意氧化铜不能受热，否则它的特性变坏，可以把它的引出线留长一些，并绕成螺旋状, 焊时用钳子夹往线头，这样热量就从钳子上散去。另外，外加电压一定要接反电压，即有氧化铜的一面接负极。

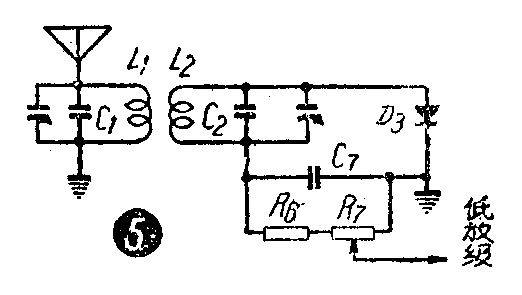

在校验输入回路时，R\(_{1}\)、R2暂时不接，L\(_{l}\)接天地线后，将IFT3右半只线圈的线头拆下，用L\(_{2}\)代替它接到第二检波级，如图5。开启收音机后，反复微调并联在C1、C\(_{2}\)上的半调整电容器（外差收音机中用的补偿电容器），直到能同时收到中央人民广播电台（640千周）和另一个频率约1200千周的电台为止，再将C1的补偿电容器稍稍旋紧，接上R\(_{1}\)、R2，把线路恢复原状。

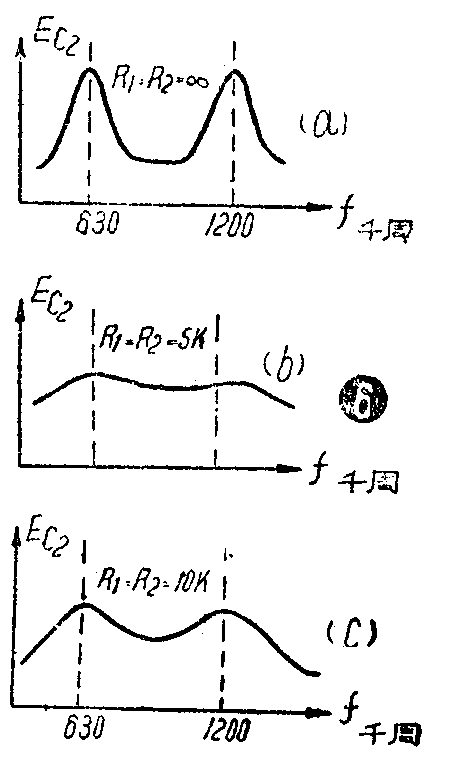

如果全机装好后，在900千周左右的电台灵敏度欠佳，可以将R\(_{1}\)、R2减到5—7千欧，使整个通带的曲线平坦一些，R\(_{1}\)、R2对曲线的影响示意图见图6。
如果附近没有1200千周左右的电台可供调谐，不调谐也可以，因为这个滤波器的两个波峰位置对全机影响不大，根据图中的数据制作，谐振曲线和要求的也很近似。
在测试振荡级时，可用每伏2万欧的万能表测振荡栅压，3－5伏即振荡良好，否则可再增加回授线圈L\(_{3}\)的圈数。
机器装好后，只要改变加在D\(_{1}\)、D2上的电压，即可改变收听电台，所以这部收音机可以在远处遥控。图2中有虚线的地方，即是遥控用接线，例如把收音机放在桌上，晚间休息时在床上即可调谐收听电台。
实验结果，在600—1400千周波段内可以工作，但是效率比不上一般用可变电容器调谐的收音机。原因是所用半导体D\(_{1}\)、D2的Q值太低，压变电容太大，而变动范围又太小。估计有了好的半导体（如硅半导体或锗半导体等），它的效率一定可以达到七灯机的指标。读者如果试验不灵，应重点注意振荡强度问题。（肖天贶）
