正切检流计的原理见于一般物理教科书中，它虽有若干缺点，例如易受外界磁场的影晌，刻度的非线性（虽符合于正切曲线），电表常数因各地地磁水平强度而异，使用时必须平放和对准方向，不便搬动等等。但对于业余无线电爱好者说，使用地点已固定（即电表常数已确定），准确度要求不一定很高，更由于制作简易，费用低（2—3元），同时还有使用时不分正负极，容许过荷电流大，不易烧坏等等优点，所以还是值得自制的。
作者根据检流计的原理，制了一架三用电表，表头内阻300欧，灵敏度1毫安，最大量程：电阻0—500千欧，直流电流0—10毫安，直流电压0—250伏。在0—0.4毫安范围内，能区别0.02毫安的电流，在0.4—1毫安范围内，只能区别0.05毫安的电流。使用时在半公尺内没有强磁场的影晌，有满意的准确度。它的制作方法如下。

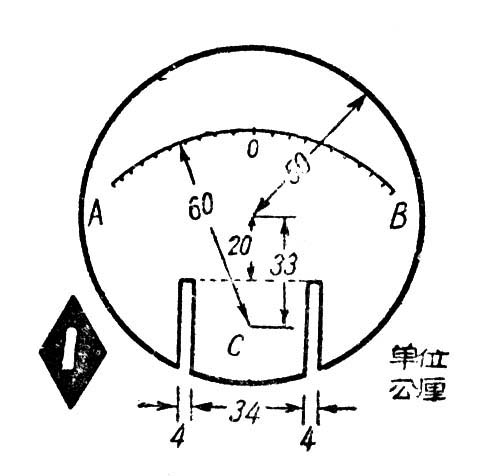

1．表面度盘用厚纸剪成，尺寸见图1。图中C点是一小针眼小孔，用来确定磁针旋转轴的中心点 ；以C为中心绘一弧AB作一刻度盘，绘法见图6。

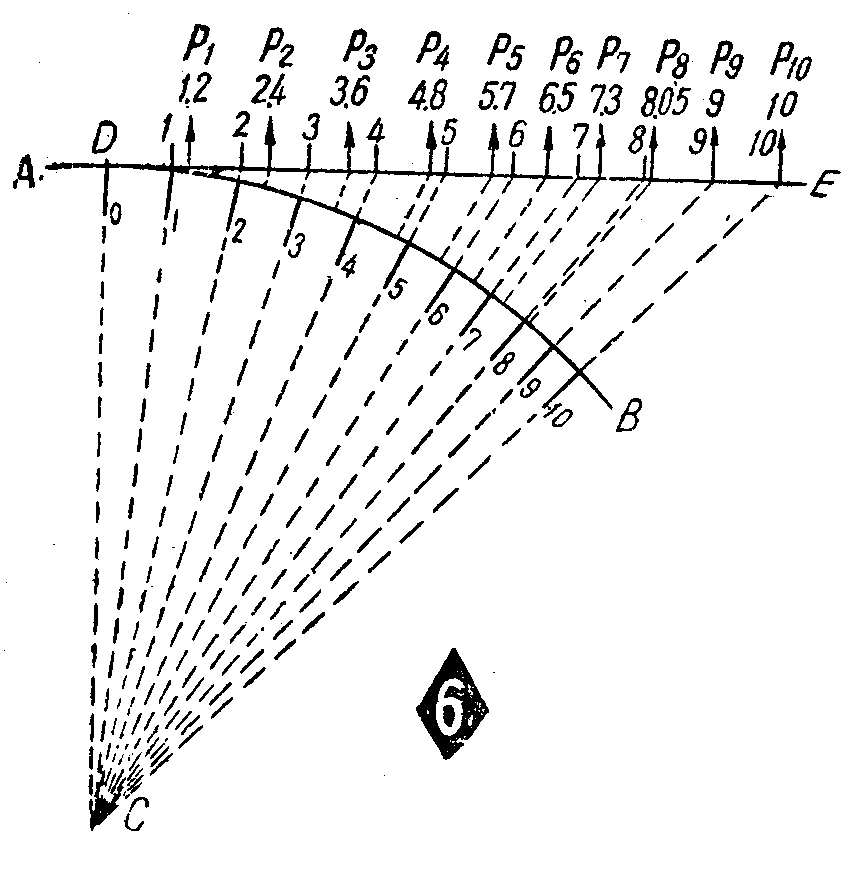

以C点为中心，CD为半径（长60公厘），作圆ADB，过D点作切线DE，令DE=CD，将DE10等分，即点1到点10，各点对C点在弧DB上的投影，即需要的刻度。但这个刻度是理论性的，还要照下面的方法加以修正。
2．线圈 取火柴盒外壳半只（34×18×25公厘），边上穿两段铜丝扭紧做2只接线脚。用中规0.09—0.2号（相当于英规43—36号）漆包线在盒上密绕1200圈。这个圈数是以广州使用，灵敏度为1毫安设计的，在纬度高的地方，例如武汉、北京等，地磁水平强度小，圈数可减少10—20％。如果在广州使用并要把灵敏度提高到200微安；圈数要增加到6000圈。
线圈绕好后，线头就焊牢在接线脚上并引出接线。然后到无线电商店借用电表测一下线圈的电阻，选配电阻R\(_{2}\)、R3（图7），使线圈和R\(_{2}\)串联后总电阻恰为1500欧，加入R3后恰为10千欧。选择时要耐心挑选，力求精确。
3．指针 指南针里的磁针1根（长25公厘），铝箔一条（可自废电解电容器里拆取裁剪）。照图2a。虚线对折压平做一指针；25×40公厘青壳纸2小条。把青壳纸夹在磁针帽的两侧，用胶水胶牢，青壳纸的一端嵌入指针，另一端绕上几圈铜丝（图2b）。铜丝圈的作用是用来平衡指针，使磁针虽增加了一只指针。仍旧指向北极。圈数多少要由试验决定。指针和磁针要相互垂直并准确地通过转动的中心点。另外取支持磁针用针轴1根，轴座（厚纸板）1块（22×34公厘），针轴穿过轴座的中心点，上端伸出6公厘，下端伸出2公厘（图2C）。

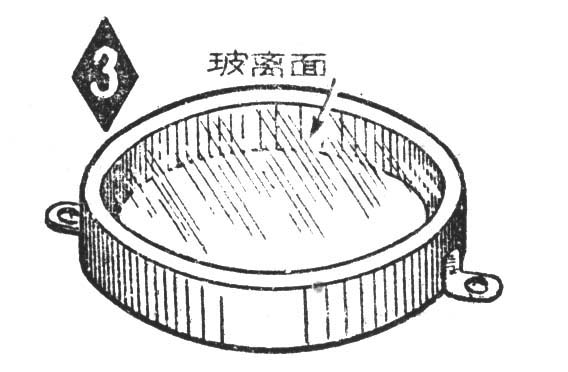

4．表面玻璃罩用马粪纸叠厚5公厘做一个5公厘高的罩子，上嵌直径120公厘的平玻璃一块。罩子对边靠底处装2只固定矿石用的铜弯脚（图3）。

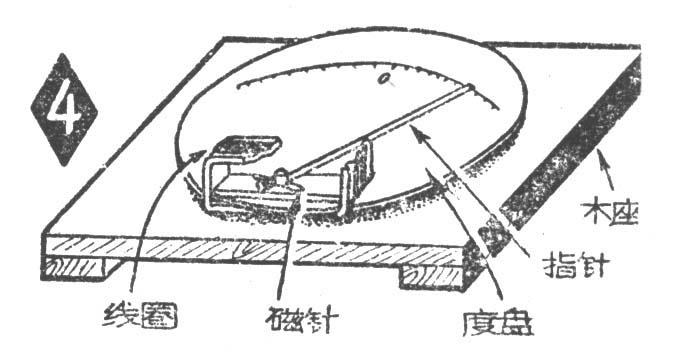

装配 先把轴座胶牢在度盘上，胶时针轴下端要穿入度盘上的小孔C，再把度盘用小木块垫高约5—10公厘，胶牢在一块木底板上。把指针帽擦一点唱片油后戴在针轴上，套入线圈，并把它垫平（图4）。线圈暂时不要固定。到此，表头的制作基本上结束 。
零位校准 转动表头方向，使指针落在刻度中心0点上。表头和R\(_{2}\)串联后接1. 5伏电池，这时电流为1毫安，指针偏转约45度，移动线圈位置，使指针尽量接近45度，然后把线圈固定住。

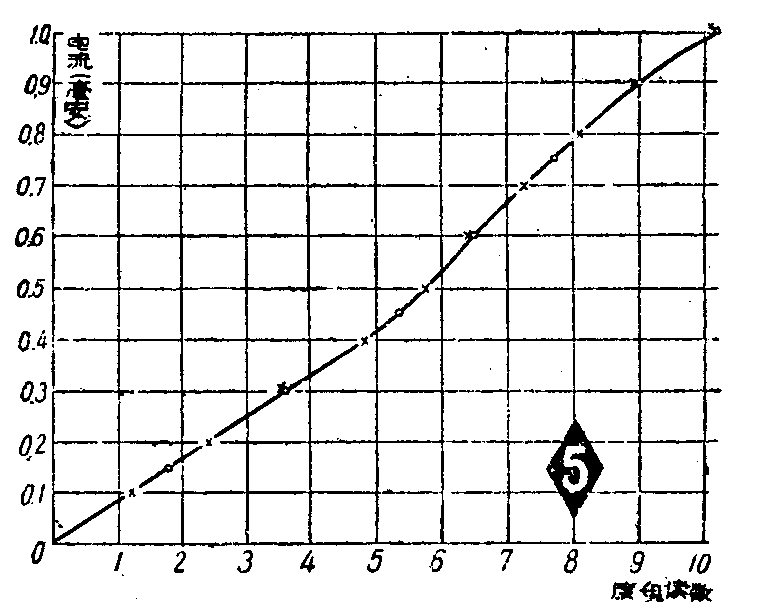

度盘刻度的划分表头R\(_{2}\)、R3串联，依次接1.5伏、3伏…9伏电池，这时电流为0.15、0.3、0.45、0.6、0.75、0.9毫安，在度盘上的读数约1.8、3.6、5.3、6.5、7.7、9.0; 把这些数据记在图5的座标纸上（图中曲线上各0点），各0点相连成一曲线，从曲线上找出整数电流（各x点）在刻度上的位置，再把这些数据标在图6的DE线上，即P\(_{1}\)—P10各点，这些点对C点在弧DB上的投影，才是我们需要的刻度，把它剪贴到原来的刻度上。各电压档和0—10毫安电流档的刻度相同，不必另绘，只要在使用时把读数乘上相应的倍数即可。电阻刻度用正确的电阻实测后记在刻度带上比较简单。
度盘绘好后，罩上玻璃罩，再照图7电路把各另件焊接好，装在一只小木盒里，三用表就制成了。电阻R\(_{l}\)、R4 和R\(_{5}\) ，特别是R1要求准确，否则0—10毫安电流一档的误差较大。（预）
