偏转系统（也称致偏系统）是电视接收机中使显象管荧光屏上产生扫描构成图象的主要部件之一。这一部分也是接收机中较易损坏的部件之一，其中主要的是偏转线圈最易发生故障。近来许多国家的电视机产品在偏转线圈构造上，质量大有提高，但损坏率仍然很大。在国外一般修理习惯是坏了换新的，但从经济价值着想（一只成品偏转线圈售价约40元），发生故障能够原件修复使用还是最理想的。
在我们的修理工作中，对发生故障的偏转线圈一向都是尽最大努力修理，经验证明，有80％一90％是可以修好使用的。现将我们的修理经验和整个偏转系统的简单原理作些介绍，一方面供修理工作者的参考，一方面也是爱好者和电视机使用者所乐于知道的一些初步知识。

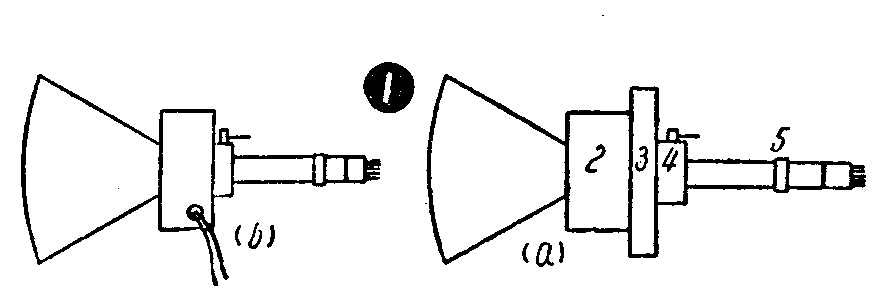

所谓偏转系统。其中包括：偏转线圈，磁聚焦设备（有的电视机是另加聚焦线路，由所用显象管的构造而定），中心位置调整器和离子阱（见图1A）。
离子阱的工作原理是这样的：当显象管阴极发射电子时有负离子形成。负离子微粒比电子重的多，如果也跟随电子一起高速轰击荧光屏的话，将使荧光屏受到致命的损坏。因此在显象管的构造上一定要有阻挡离子飞向荧光屏的设施，目前大都是采用使阴极射线偏斜的方法，在显象管的颈上加装一只磁铁圈，作用是在阴极放射电子时，使同时产生的离子依原方向飞行不致轰击荧光屏；但利用磁场的存在，把方向偏折了的电子射线偏转过来引到奔向荧光屏的方向上去。由此可知，在其他部件工作正常的条件下，离子阱的位置将直接决定显象管的亮度。调整时可以将磁铁圈上下前后的微微转动，使荧光屏的光栅最亮为佳，不要有部分不亮或有黑角的现象。如果原来荧光屏上有亮，磁铁圈的转动范围不可太大，而要轻轻的移动。
中心位置调整器的作用和离子阱基本相同，它能改正荧光屏上电子束的扫描位置。这是一块小磁铁垫圈，它能影响显象管中电子束的飞行方向。如果发现屏上的扫描位置不够正中，可以调整一下中心位置调整器。这种调整设备在各种产品接收机上各有不同，有的用两个磁圈（如苏联纪录牌），一个调整上下，一个调整左右，有的则用一个小磁圈一个小磁铁（如苏联红宝石牌和我国北京牌）。
如果调整离子阱和中心位置无作用，可以检查这两块磁铁是否失效？可以用小铁片或小起子试一下磁力即知。
磁聚焦的装置在各种接收机上装法不同。有的在偏转线圈后面装有一只铁罩，里面绕置一组线圈，当电流通过时产生磁场，迫使电子束经过时改变方向使在荧光屏上聚成焦点，这样图象才能清晰。这种装置方法优点是使构造比较简单，日本部分机器和苏联早期生产的以及捷克斯洛伐克的机器都采用这种磁聚焦装法，而捷克斯洛伐克则用一块磁铁作成的磁铁圈，比较线圈更好一些。另一种办法是在显象管内多有两个专司聚焦的电极，而在机内另加聚焦线路，利用旋钮进行机外调整。苏联的红宝石牌机就是这样。另外也有聚焦是固定式的，机外无调整钮，苏联纪录牌和我国北京牌机是这样的。采用这种装置的，显象管上就没有这套线圈设备了。

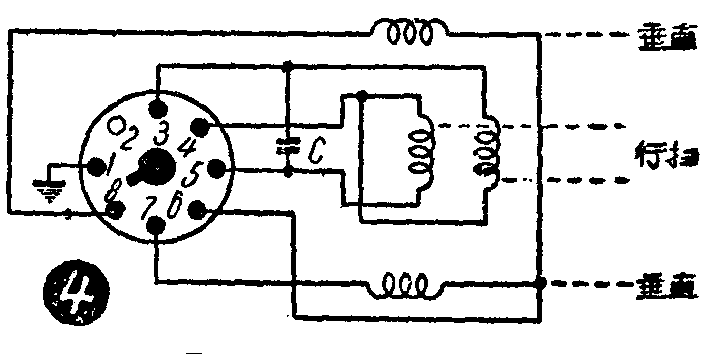

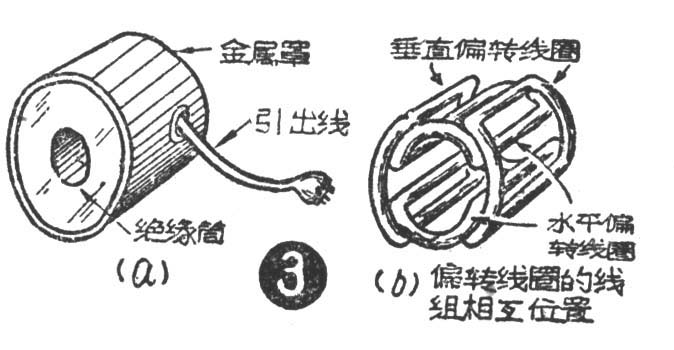

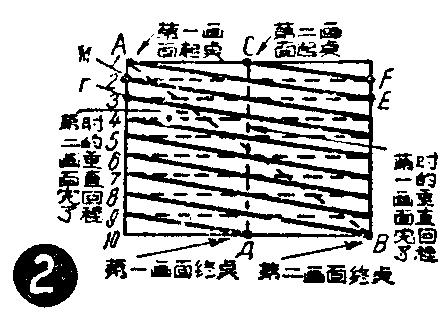

我们知道电视显象管里的电子束，可以说成是一支很细的“电子笔”，它射到荧光屏上时，如果是固定不移动的话，荧光屏上出现的只是一个象小米粒大小的小圆点。要使“电子笔”能在屏幕上上下左右移动（扫描），来产生图象，就必须有一个能使电子束扫动的电路，这就是偏转线圈。偏转线圈里共有四组线圈；两组控制水平扫描（行扫），两组控制垂直扫描（帧扫）。在线圈上加以适当的矩齿形脉冲电压而产生的磁场，可以迫使电子束在屏幕上自左而右和自上而下的扫动。水平扫描每秒钟要工作15625行；垂直扫描每秒钟要工作50帧（见图2）。偏转线圈大都装在—只金属罩内，里面有一个绝缘筒（图3a），引出线接有插头。修理时要确定故障是否发生在偏转线圈，可先在引出线上测量一下各线圈的直流电阻值，图4图注是苏联红宝石牌纪录牌和我国北京牌机偏转线圈的电阻值。但有时这样测量还不能确定故障是否在此，因为有时线圈虽是内部短路，但在切断电源后会恢复正常。如果无结果，可将线圈取出机外，将金属罩打开，使线圈全部露出，查看有无烧伤迹象，如有烧伤痕迹，可将烧伤处用绝缘物垫好。如果表面查看不出痕迹，可将中间的绝缘筒上好，将偏转线圈全部接入电路（插上插头），开启电源，查看有无打火现象。如仍查看不出，可用不太锋利的起子轻轻拨动线圈绕组，使两组间稍有一、二公厘的空隙，这时如有打火或短路，便可暴露出来。这时可在打火处加垫薄隔电纸或黄腊布等绝缘体，便可完全修复。检查时一定要耐心和细致，不可将线圈漆皮碰伤划破。
下面是几种由于偏转系统引起的故障现象：
1．扫描正常，荧光屏上应当是亮度均匀，图象端正清晰（5a)。
2．屏幕上中间出现约一公分宽的水平白线，有以下几种原因（图5b）：
（1）并联在垂直偏转两组线圈之间的电阻烧坏；
（2）垂直偏转线圈本身部分短路；
（3）垂直偏转线圈与金属罩相碰短路。
3．屏幕不亮，有轻微行振叫声，但无屏高压（15000伏左右）：
（1）先检修屏压部分完毕，如将编转线圈取下（拔下插头） 高压恢复，可以证明是偏转线圈有故障；
（2）并联在水平偏转线圈两端的电容器（250微微法）打穿，致水平输出停止工作；
（3）水平偏转线圈绕组之间短路；
（4）水平偏转与垂直偏转线圈之间短路；
（5）有断线的地方。

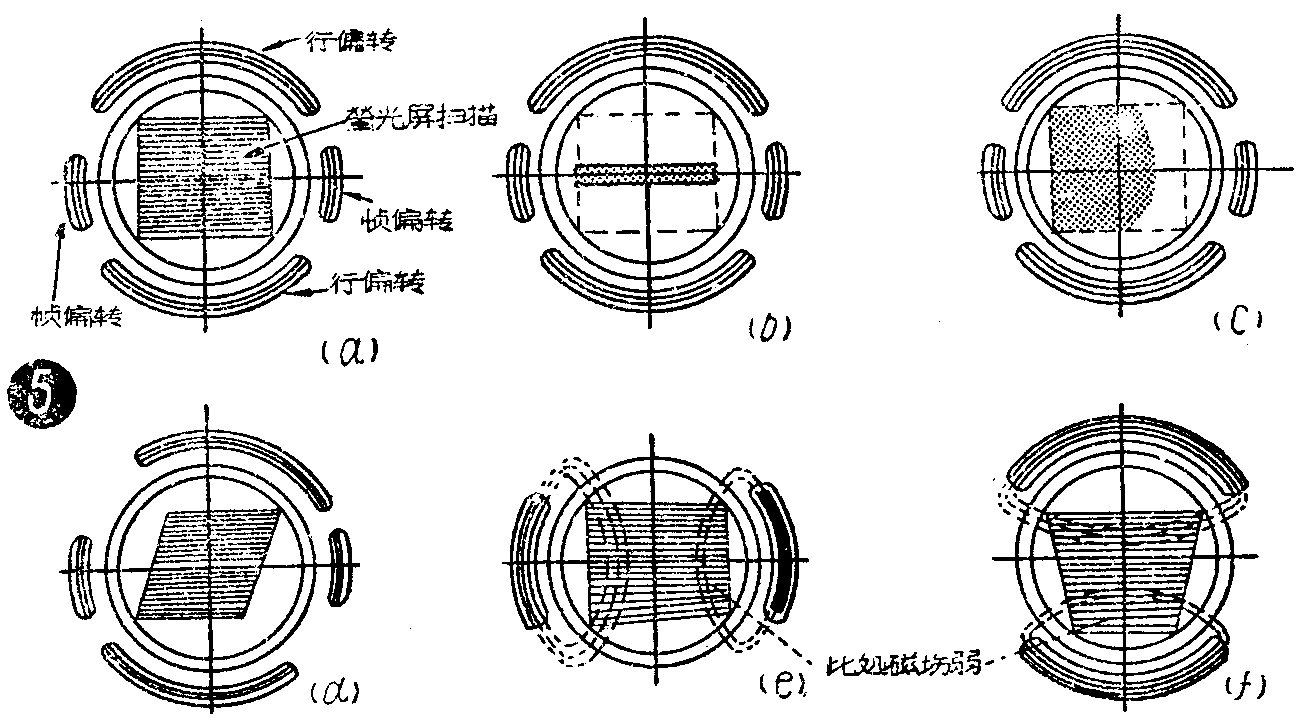

4．荧光屏光暗而图象歪向一边，扫描线弱而不清晰（图5c）：
（1）偏转 线圈位置不当，多数是由于偏转线圈离显象管身太远，扫描力弱，电子束偏射所致。
（2）离子阱位增不当。
5．扫描光栅在屏幕上成矩形（图5d），原出为垂直偏转线圈一组或二组轴线角数变动不正。
6．光栅左或右面成梯形（图5e），原因为垂直偏转线圈中小部分短路，使磁力线减弱。
7．光栅上面或下面小，成梯形（图5f），原因为水平偏转线圈中小部分短路，使磁力线减弱。
8．图象颠倒，头向下脚向上：
（1）偏转线圈装反。
（2）水平偏转线圈接线两头颠倒。必需提出注意的是偏转系统各部件装置地位距离高压电源很近，而且有的显象管屏高压就在管身外面，所以在调整与检修时，必须谨慎小心。以免触电危险。(郑廷秀)
