这架机器的设计主要是用来切割白钢刀和钻拉丝模子用的，因工件较厚，要求机器的输出功率较大，故采用2只6V6作阻容振荡器（振荡频率23－25千周），6L6作激励级，推动8i3作功率放大。在正常状况下，输出约100瓦。线路见图1。
本机在电路方面，比较简单，对于无线电设备的装置稍有经验的读者，装起来并不困难，但对于换能器，比较费事，下面着重谈一下这部分的置作。
换能器包括振子、振子线圈、励磁铁芯、励磁线圈以及励磁用直流电源等等，见图2。
换能器的制作 1、振子，这是一块30公厘见方长120公厘的镍块，找不到镍块时，可用镍片叠到相当厚度。两端用银焊焊牢代替；如连镍片也找不到，可用70％的纯铁和30％的纯铝自行冶炼，方法是先将纯铁放入坩锅熔成液态时加入铝，约30秒钟后洗浇入铸模，待冷却后敲开一块检查内部有无细粗结晶；如无，须换料重炼，缩短加铝后浇注时间。
制成后的镍块或镍片要放在850℃的电炉内加热8小时，冷却后再在500℃的高温下老化，然后每分钟降温5℃到室温为止。

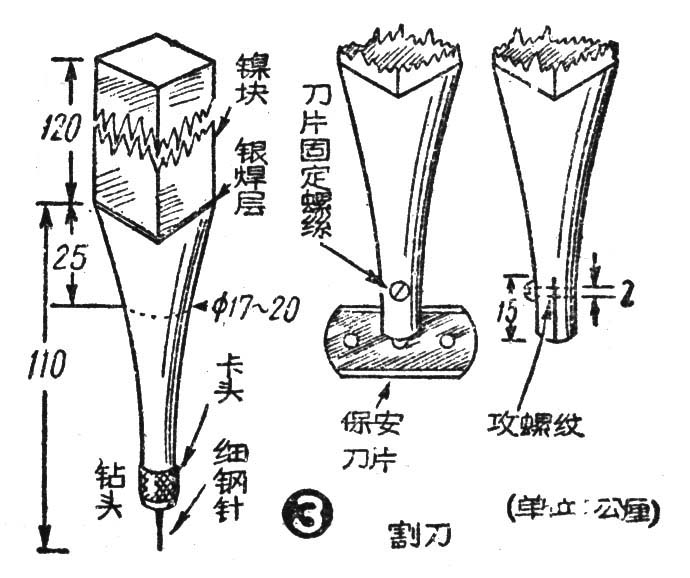

连接在镍块下端的是工作锥和工作刀，用黄铜车成，具体尺寸见图3。工作锥（刀）的中心一定要和镍块的中心在一条直线上，否则恐不易起振。

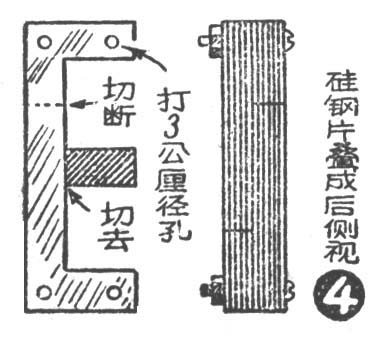

2、励磁铁芯，可取用—般电源变压器的硅钢片，在每一片的四角开一个小螺孔，把片上原来的中心腿截去，并切成两段（图4），以便插入线圈。
3．振子线圈，用青壳纸做一线圈框，分3格，每一格内用中规0.5公厘漆包线绕400圈左右，共约1200－1300圈。
4．励磁线圈，共2个。也用青壳纸做线圈框，每个线圈框上用0.45－0.56号漆包线绕1300圈，每层线圈间用腊纸绝缘。

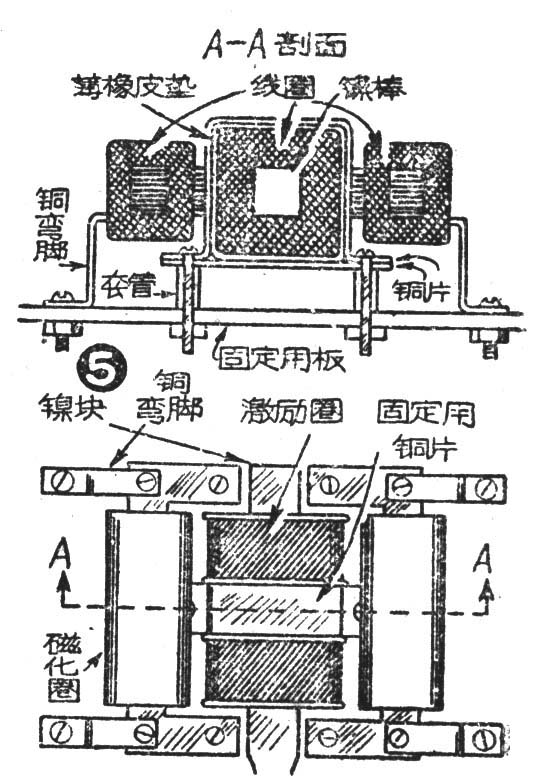

换能器的安装 线圈绕好后，把硅钢片对镶嵌入线圈，硅钢片腿部的小孔用铜螺钉穿入后加螺帽旋紧，不让它工作时振动。然后用4只厚1—1.5公厘的铜弯脚把两组硅钢片固定在一块底板上；振子紧紧的套入线圈后，放在两组硅钢片的中间，也用铜片做一夹子，把线圈夹牢后固定在底板上（图5）。振子和硅钢片脚不要相碰，但愈近愈好。为了使振子能上下振动，振子线圈和铜片间可垫一层适当厚度的检橡皮条，自行车内胎很适用。全部装好后，在外面加一金属罩作为安全措施。
由于这部分另件比较重，固定用底板最好用较厚的金属板（约3公厘以上）；另外，为了让振子能直立起来工作，在底板反面用金属条做一个Ω形夹具、夹牢在一根金属棍上，棍的下端可用铁块做一座脚。最好用话筒架子，这样可自由地调整振子的高度，以适合加工工件。
调整和测试 全机制成后，接上换能器，开启机器约20分钟，当旋动可变电容器C\(_{1}\)、C2到某一点时，可听到一种尖锐的嘶嘶声，这时如用了氖管靠近换能器，大约还离开60-70公厘，氖管应发光，再调整R\(_{3}\)和R13至嘶嘶声最尖锐，即最佳工作点。调整R\(_{3}\)和R13时应注意不让813和6V6屏极发红。
各电子管在正常负荷下，实际测得的数据如表：
使用方法 钻孔时，将钻头轻压在工件的钻孔处，滴上含有细金刚砂的水滴，以白钢而论，钻一个直径1公厘孔，4分钟钻深1公厘，孔壁光洁度极高，但主要还是看工件性质而定。切割白钢刀时，把工具用夹具固定后放入一盛满水的金属盘，水中放有浮悬状态的细金刚砂，工作时只要将刀具轻轻与工件接触，即开始割刀。(范辛风)
