接收设备另件说明
所有另件最好尽量采用小型化或超小型化的另件，数据已详图7。其中L\(_{1}\)是高频铁粉芯线圈（华北厂的磁性瓷不适用），铁粉芯直径约6—10公厘（编者按：高频铁粉芯不易买到，可以取消不用，把C1改为华北厂4.5—20微微法的磁介半调整电容器，效果相仿），线圈管直径约12公厘，用中规0.315一0.5号（英规30－25号）漆包线绕15圈，中心抽头，各圈间隔2根导线的直径，绕好后涂上绝缘清漆固定在线圈筒上。L\(_{2}\)用英规38号漆包线在2兆欧电阻上约绕80圈，其中10来圈绕得很稀，70圈密绕。低频扼流圈L3用坡莫合金的铁芯，截面积5×5平方公厘，在赛璐珞胶成的线圈框上用英规48号漆包线绕一个4000欧的线圈，如自制困难，也可用68千欧的电阻代替。使用1Π3B时，C\(_{1}\)容量不宜大于5微微法，有时甚至可以取消；C1也可以自制：剪20公厘长塑料电线一段，外面用0.56号（英规24号）左右的漆包线密绕10－20圈即成。C\(_{3}\)容量增加，超再生振荡容易，但灵敏度降低。C4太小时不易振荡；太大又易哨叫。C\(_{2}\)制法同C1），容量小时，天线可增长到1公尺。
C\(_{x}\)的容量决定于簧片的自然谐振频率。目的是要求它和Ryl的线圈电感配合，使簧片产生最强烈的振动。可用0.005一0.03微法的电容器逐个试验，仔细观察中间两片簧片的振幅直到最大为止，当然这个工作要发射机配合进行。
C\(_{11}\)增大时，中继继电器吸力增强，但太大时反易在簧片接点间引起火花。电阻R10的阻值最好使簧片振动时，中继继电器能获得2倍于最小的工作电流。
为了轻巧，甲电可用钢笔电池，乙电可由67.5伏的迭层电池中（内装3条22.5伏电池）拆取2条串联使用。当甲电消耗到1.2伏或乙电电压降低到32状时，即需更换，以免控制失灵。
接收机安装与校验

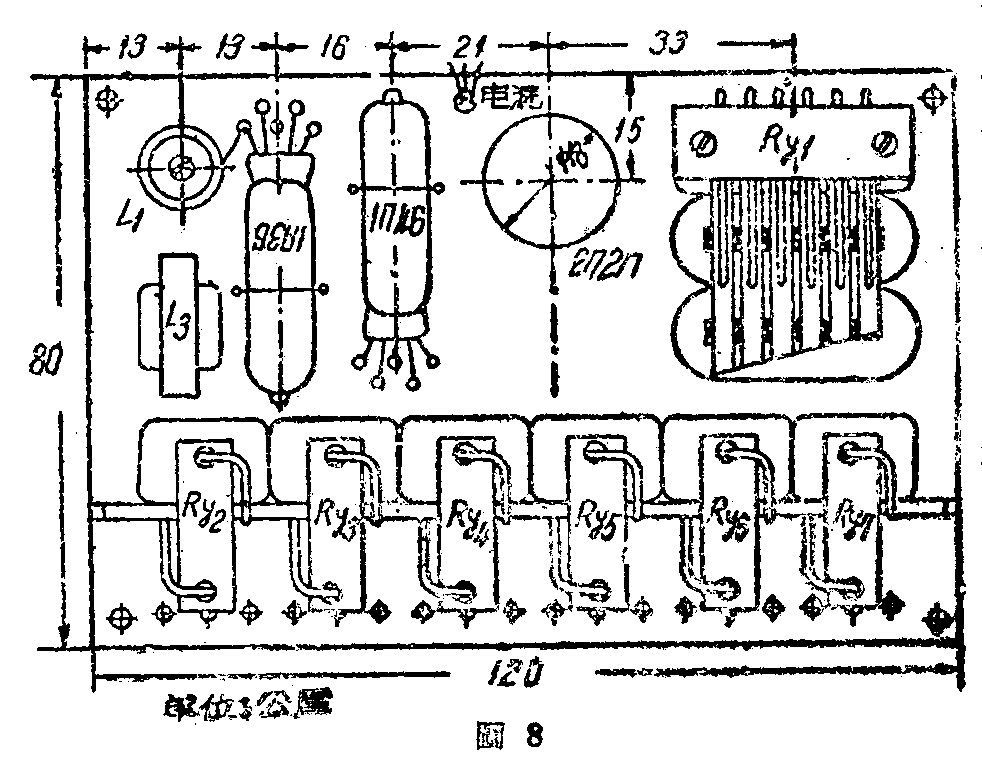

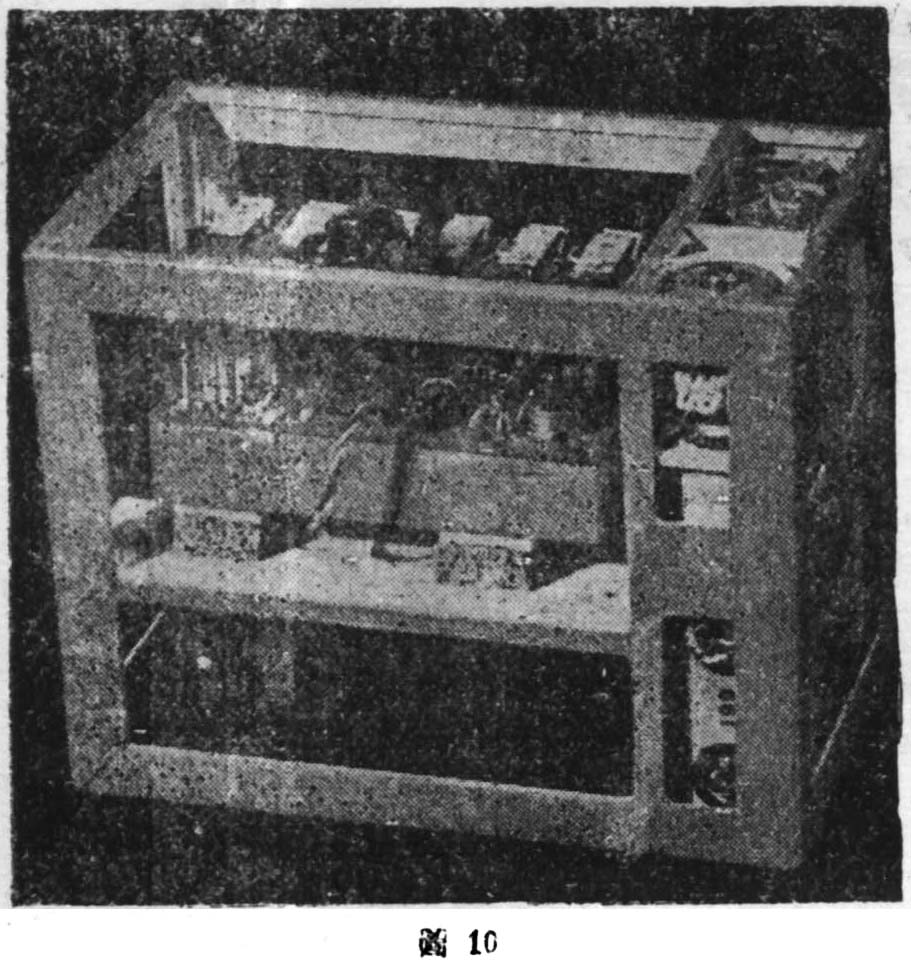

所有另件装在一块绝缘板上，板下配一个“轻木”（航空木材）小盒，电子管、继电器等装在底板上，其它如电阻、电容器等装在底板下。电阻、电容器、超小型电子管以及继电器等的线头，都焊接于固定在底板上的铆钉上。各铆钉的位置以及相互间的距离要根据另件大小事先妥加计划，一次铆好，免得位置不合适，临时改动就麻烦了。对于另件排列，要求接线短、紧凑，图8—10供参考。

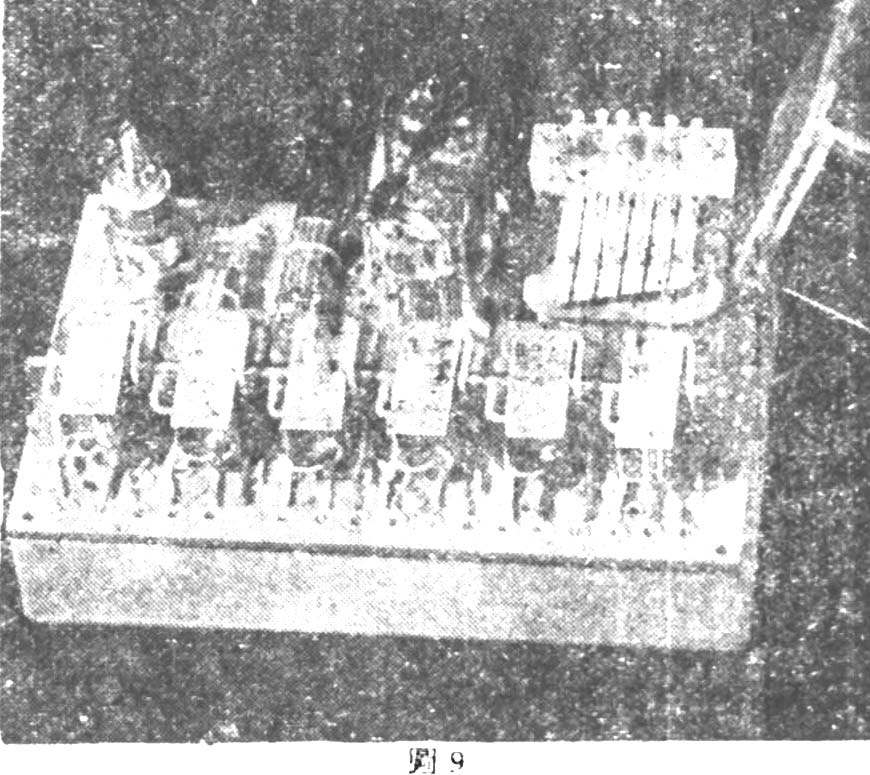

照片（图9）中比图7多了一只花生管，这只电子管的作用与本文无关，不另说明。另外照片中R\(_{y2}\)后的是C1，因图中已改为固定电容器，可让出地位装L\(_{3}\) 。
超小型电子管的安装是平贴在底板上的，可先在底板上打两个小孔，用线穿入后把电子管结紧。安装时要注意管脚引出线不能太短，否则焊接时易使电子管漏气或玻璃碎裂。
机件装好后，接通电源，用耳机并联在R\(_{y1}\)的两端，如工作良好，能听到强烈的“沙沙”声，否则应检查V1极是否良好。方法是：
1．取下V\(_{2}\)、V3，把耳机并联于R\(_{3}\)两端，听有没有较轻微的沙沙声。也可用电流表接入V1屏路，屏流读数在0.5毫安以下是正常，超过0.5毫安至2毫安或2毫安以上，V\(_{1}\)不起超再生振荡，应再检查线路有无接错。
2．其它如另件排列不当，布线太长，特别是栅路接线太长，线圈管、绝缘清漆质量太劣，底板高频漏电等等，也都有可能使V\(_{1}\)级不起超再生振荡。
3．当乙电用45伏时，乙电正常工作电流的5毫安多，收到信号后降低到2.5－3毫安，中继继电器电流约3毫安，共约5.5—6毫安。
收发信机的调整
1．先用耳机并联于R\(_{y1}\)两端收听，应有强烈的沙沙声。
2．把发射机放于3公尺以外，拔去天线后开机，缓旋接收机L\(_{1}\)的铁粉芯或发射机的C5，当收发信机频率一致时，沙沙声消失；如发射机未装S\(_{7}\)，会听到很强的汽船声。
3．按下操纵盒上的一个按钮，就听到一个单纯响亮的“呜——”声。
4．除去耳机，逐个调整操纵盒上的电位器（R\(_{1}\)—R6），仔细观察R\(_{yl}\)的簧片，使对应的簧片共振。
5．检查并调整各中继继电器的各衔铁（P\(_{2}\)—P7），使相应簧片谐振时闭合。
继电器制作与调整
谐振继电器R\(_{yl}\)的构造如图11。两组由薄片叠成的铁芯a和一块磁钢b构成一U形磁路，a上各套一绕有线圈的线圈框C，簧片组d和U形磁芯构成磁回路，但它们之间留有约1公厘宽的间隙。有信号输入时，簧片振动，等到输入音频与簧片本身的自然谐振频率一致时，振幅最大，可达2公厘。装在a上的是接点组e，各接点顶端对应于簧片上的银接点，两接点间各保持一个极小的间隙。当某一簧片共振时。便周期性地与相应的接点接触，接通一个中继继电器的电路。
簧片的自然频率是固定不变的，频率高低决定于簧片的长度、宽度、厚度、弹性模数（材料性质）以及集中负荷（接点重量）。簧片长度增加，频率降低。簧片频率约200－400周，最高和最低频率不宜超出一个“八度”，就是说最高频率不宜大于最低频率的2倍，否则2个频率成倍数的簧片将同时共振。
图中a最好用高导磁率的坡莫合金片或硅钢片造迭成，不得意时也可用软铁块。b是磁钢，可由旧喇叭磁钢上切下—小块，磨光后充磁。C是线圈框，共2个，各用英规47号漆包线绕4000欧，绕好后串联起来，串联时注意极性，不要接反了。簧片组d比较难制，要求既能导磁又富弹性，过硬过软都不相宜。据说有一种自动电话拨号盘里的发条，恰巧具有图上的宽度和厚度。
簧片组d的安装如下：准备一小块平整的木板，设法用大头针将已加工的簧片和铜片按图中要求固定在木板上，然后涂上铅皮匠用的焊剂，用很烫的烙铁把簧片与铜片一次焊牢，再用清水洗净，以防腐蚀、跟接点直径1.5公厘，可向首饰店买一小段,截取极薄的一片焊上（注意不能太厚，否则簧片不按正弦形振动，这是不利的）。最后再在簧片上镀银防锈。

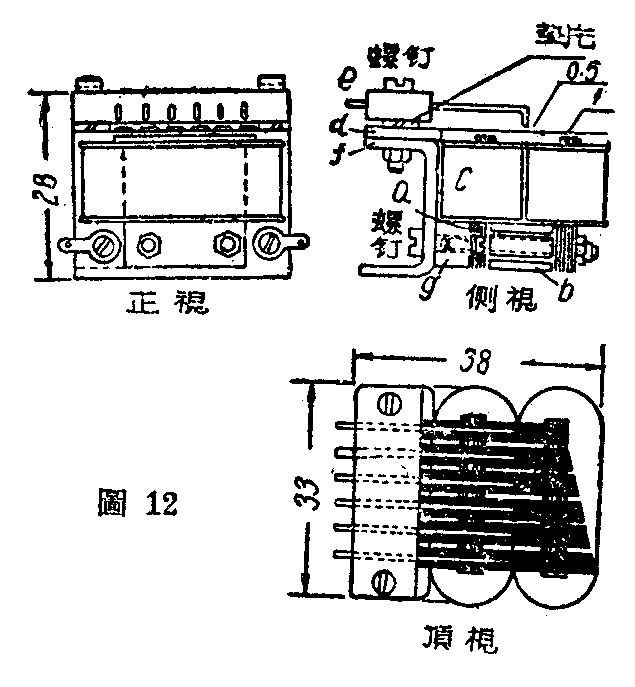

图12是装配后的机械图。
装配时要注意各簧片与极面a以及与d组各接点间的间隙。图中虽已证明，但主要还由试验决定。簧片与极面间虽说间隙愈小愈灵敏，但要防止振动时与极面接触，防止在强信号下，引起相邻簧片的振动。d组接点与簧片间的间隙大小，将影响两者间的“等效电阻”。可在中继继电器电路内串联一只电流表，开启发射机后，增减间隙，直到电流表读数最大。六个簧片的自然谐振频率要均匀地分配在一个八度间，可用小什锦锉逐个修正接点（集中负荷），从而调整各簧片的频率。
上面介绍的谐振继电器比较讲究，效果灵敏可靠，但采用较简单的谐振继电器，例如图13用耳机改装的谐振继电器，同样可以工作得很好。
中继继电器要求灵敏度高，要选用良好的铁芯材料，线圈直流电阻至少要在4000欧以上,图14是装配好的外形图，详细制作方法见“无线电”1957年第3期拙作。
把中继继电器上衔铁与接点构成的开关，接到要控制的机件的电路里，以完成操纵模型的工作，这些“制动机构”及其线路，将随各种模型的要求设计。本文不再赘述。
（上一期本文第7图中C\(_{11}\)负端应加接地线、V1、V\(_{2}\)灯丝无中心抽头，两灯脚一接地，一接A+；电阻R4、R\(_{5}\)、R6、R\(_{9}\)可改用1/4瓦，以缩小体积；C1下端和L\(_{1}\)、C3的接点相接。）（陶考德）
