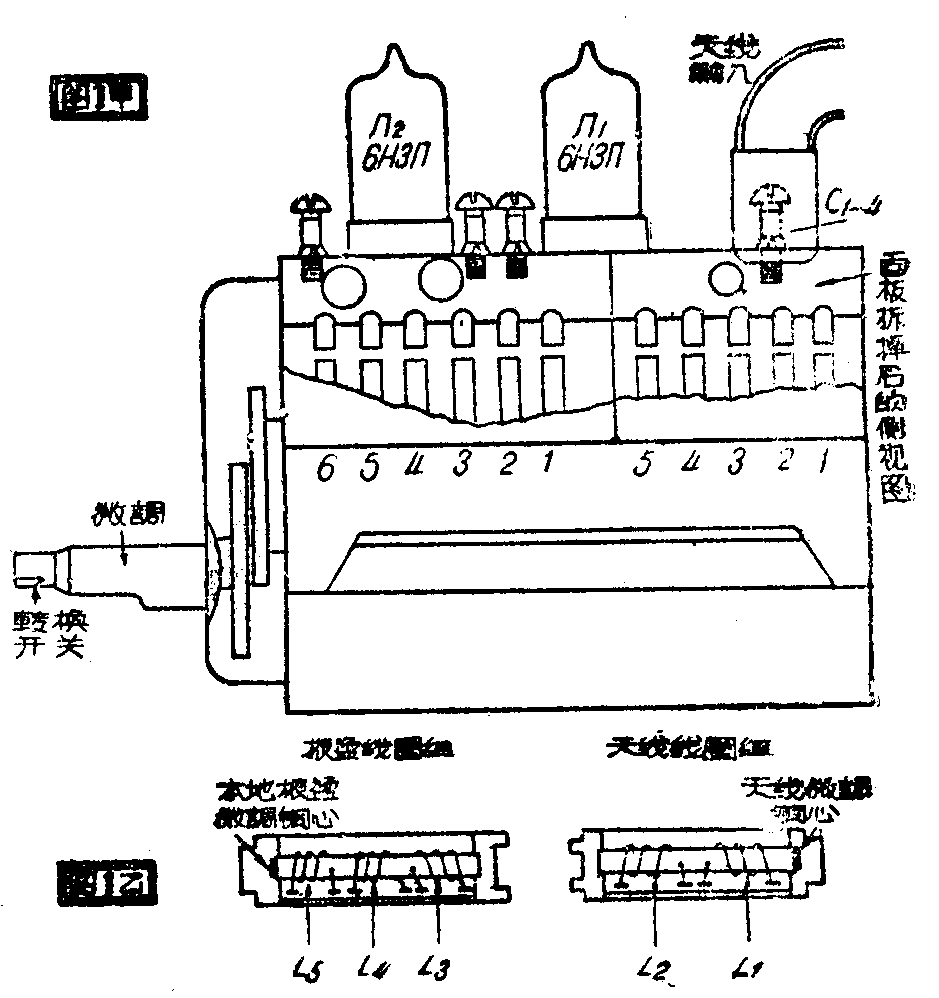

电视接收机除了直接放大式的以外，一般都是超外差式的。这种超外差式接收机都专有一套高频部分，俗称高频头。由于工作频率较高，这部分装置中的另件选择，位置排列，以及机械结构等，要求都比较严格，要适合超高频的特点。所以整个高频头的体积做得也比较小，而且都装在四周屏蔽的铁盒内（见图1甲）。目前我国使用最多的接收机如国产的“北京”牌，苏联的“红宝石”和“纪录”牌都属于超外差式。“红宝石”和“纪录”牌电视机是用苏联ПTП-1型高频头；而“北京”牌电视机的高频头是采用苏联ПTП-2型线路。这两种高频头的电路和内部装置基本上是差不多的，都用两只具有高跨导的高频双三极管6H3П，分别担任高频放大（Л1）、混频（1/2Л2）及本地振荡（1/2Л2）。由于高频头是接收机接收电视讯号的第一道大门，所以发生故障后，将使电视机失去接收能力，或者所收得讯号的灵敏度大大降低，图象不清，声音微小，或产生其他毛病。下面介绍一些检修方法和常见的故障。
在确定电视机的毛病发生在高频部分，而检查天线插头与高频头的输入端之间没有问题后，首先考虑Л1和Л2管是否良好，可用电子管测验器测试，或用同型新管更换试验，也可将Л1与Л2管相互交换位置试验。从实际工作中，有时发现Л1管在本身电路上不能工作，而改用于Л2。电路上却能正常地工作。同样Л2管也有类似情况。将Л1与Л2管交换位置后，如接收机工作正常，或收到讯号比较弱一些，则说明Л1或Л2其中有一管衰老。经过这样一试，如果不起作用，那么就是高频管失效，或电路中发生故障。如果高频管中有一只失效，还可采用以下方法测得。将天线一头串上一只小电容器，直接交连到Л1管的屏极上（图2Л1管的第4脚），在离电视台不远和Л2电路正常情况下，是能收到比较弱一些的图象和伴音讯号的。这样反复试验Л1和Л2，就能找出失效的管子。如果故障不在于Л1和Л2管，那么经以上方法试验后，也能明确故障发生在哪一部分，以缩小检查故障的范围。
要检查内部时，只需拆下侧面的一块面板（见图1甲），先用电压表测出Л1和Л2，管的各极电压（必要时或换元件时可将转换开关拆下），在正常工作时的各极电压可参照图2所示（图2是苏联ПTП—1型高频部分的线路所注的各极电压值，供参考。在不同型的机器上，它的各极电压可能稍有上下）。测量各极电压，也就容易找出故障所在的地方。一般工作在较高电压的旁路和交连电容器，如图2中的C\(_{1}\)，C2，C\(_{3}\)，C4等，是比较容易坏的。这些电容器的打穿或漏电，都会使有关电极上的电压变动较大，所以这种故障是比较易找的。如果测得电压有不正常的地方，而检查元件没有损坏，那么可能有不应相联的线头或元件有碰连的现象。
如果在接收频道的范围内轻轻地左右扭动转换开关，而屏幕上所收得的讯号随着变化很大，则可能是转换开关接触不良，或接触点不干净有污垢所引起，应调准接触点，并用酒精或汽油（最好是四氯化碳）清洗。
如各极电压都很正常，把天线接上后，屏幕上和喇叭里能出现噪声，或转动微调电容器时，只在很小变动范围上能收到讯号，则说明本地振荡产生的频率与需要的定值有较大的偏移。
苏联第二频道的载频和现在北京电视台第二频道的载频有所差别，北京电视台的图象载频是57.75兆周，声音是64.25兆周，苏联第二频道的标准是图象载频59.25兆周，声音65.75兆周，比北京台高，所以用苏联电视机接收北京电视台时，需要将本地振荡相应的降低，使电视讯号经过混频后仍能得到合适的中间频率。本地振荡的频率是根据载频加中频所得出的。如“红宝石”的图象中频是34.25兆周，所以它原来第二频道的本地振荡频率是59.25兆周+34.25兆周=93.5兆周。接收北京电视台时，本地振荡频率应该是57.75兆周+34.25兆周=92兆周。从以上可以看出随着载频降低1.5兆周，本地振荡也要相应的降低1.5兆周。要知道一个振荡电路所产生的频率值，最好是用比较准确的频率表测出，然后再调谐到所需要的振荡频率。如果手头没有频率表，要改变1.5兆周的偏移，还是可能做到的。将微调电容器旋至中间位置后，将L\(_{5}\)上的铜螺丝旋出1—2转（调动L5螺丝可从木箱外表的小洞里直接调，振荡和天线的线圈组见图1乙）。
从以上不难看出，虽经调整本地振荡频率，使接收质量有所提高，严格说来，L\(_{1}\)，L2，L\(_{3}\)，L4的谐振频率也是有问题的，但一般不考虑用调谐振荡的办法，也能迅速检查线圈是否良好。将转换开关旋至第一频道上，将振荡螺丝旋进1—2转。如果经这一试，接收机工作正常了，那么说明第二频道的线圈组有毛病。一般L\(_{1}\)、L2不容易坏，L\(_{3}\)和L4容易短路。另外若L\(_{5}\)振荡频率没有调对，调谐时不小心，也会将振荡组线圈弄坏。如果需要将该组线圈从新绕制，最好用高频振荡器校对。

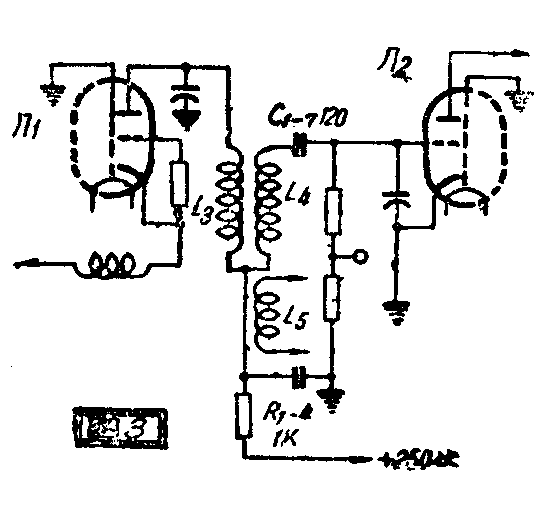

“纪录”牌高频部分，由于L\(_{3}\)和L4采用串联式线圈（见图3），所以C\(_{1—7}\)电容器上除了通过频率很高的讯号电压外，还负有不算太低的直流电压，有时容易打穿。C1-7打穿后，会使Л2管栅极上接上一个较高的正电压，使栅极产生很大的电流，结果会使栅极与阴极联在一起，这样也使R\(_{1}\)-4电阻电流增大烧坏。所以如发现“纪录”牌高频部分冒烟的话，大部分是C1-7电容器打穿。在未修复之前，切勿换上新管，或将Л1和Л2对换，以防继续损坏管子。在修换C\(_{1－7}\)时，最好换用耐压（工作电压）较高的一种。（朱光照）
