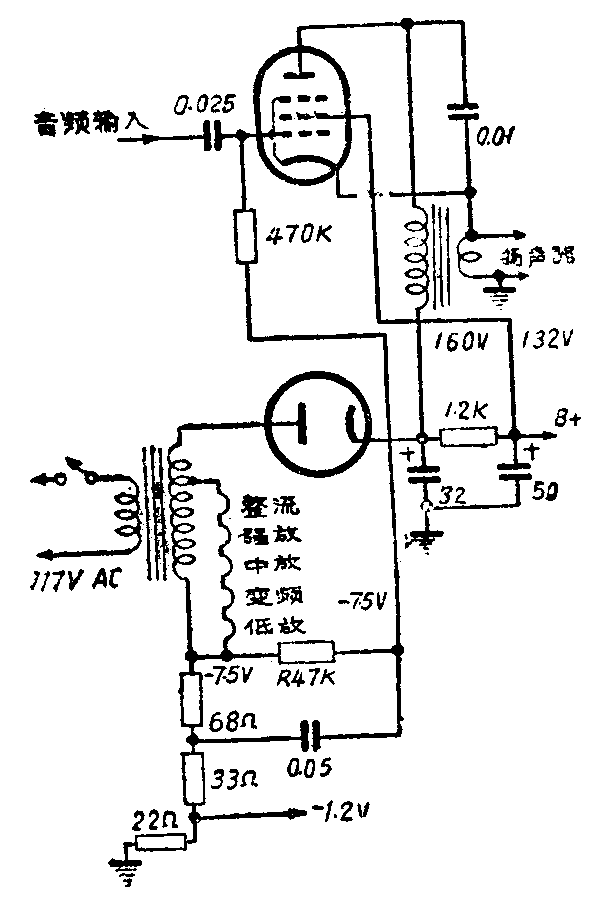

图示一种收音机的音频输出级和电源供给。这种交流收音机，采用交直流两用收音机用的电子管和只有一个次级高压线圈的小电源变压器。次级线圈整流后的电压为160伏，抽头处的电压须适合串联丝极的总电压。
强放管的屏压直接取自整流管的输出端，其余各电子管的乙电压，由简单的电阻电容滤波电路加以平滑。
在乙负和地间串联有3只电阻来供给两只电子管的栅偏压：－1.2伏的供给自动音量控制线负电压和第一低放管的栅偏压；－7.5伏的供给末级强放管的栅偏压。为了消除强放管的交流哼声，强放管的栅偏压不加滤波，使屏流含有些微的交流成份，加在栅极电路的R－C电路系调节交流成份相位的，使交流哼声的输出减至最小并予以消除。
此外，强放管的阴极经输出变压器的次级线圈接地，来取得简单而有效的负回授。 （黄德星编译）
