自制迭层式电池

目前叠层式电池，在直流收音机中，广泛地应用起来。现在市面上售品中，有45伏、67.5伏、90伏的不等。但在某些低压旅行式单管收音机中，乙电压只要12伏或22.5伏，这样低电压的叠层式电池售品中还很少。这里介绍一个利用旧甲电池来自制叠层式电池的方法。

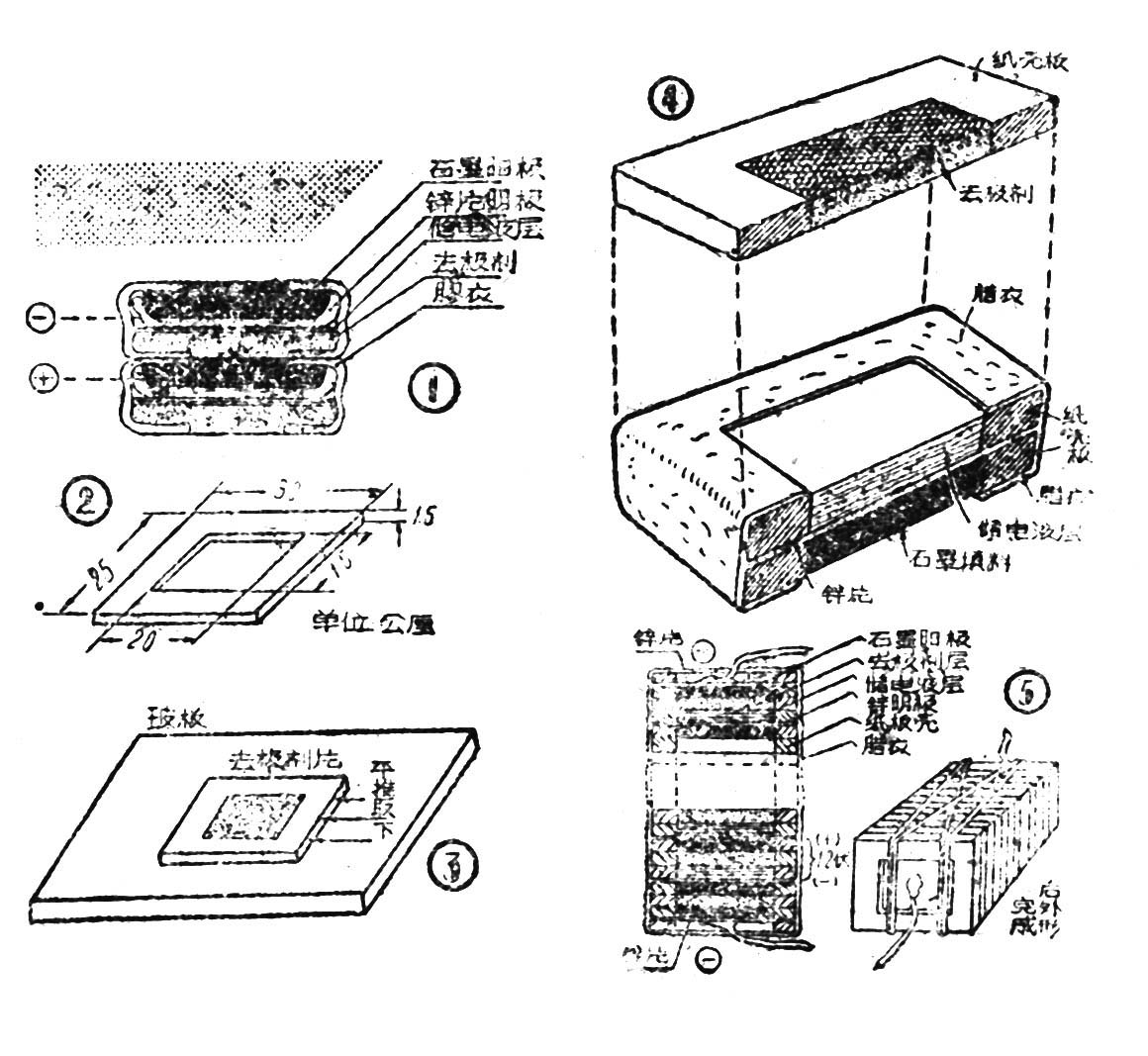

叠层式电池的解剖——当我们打开一个叠层式电池的时候，我们发现他有锌的阴极和坚附在锌板上的石墨阳极（因为叠层式电池是串联的），同样它也有着去极剂层和储电液层，和普通电池一样，只不过都是平面形状的罢了（见图1）。为了使叠合时，电解液不互相渗流和蒸发干涸，在叠层式电池中的每一个“单元”上，被服着一层胶衣。叠层式电池的每一个“单元”，并不是一个完整的电池，而是由阴极、储电液层、去极剂、和下一个电池的阳极组成。所以只有把它们叠合起来时才可能发生作用。在业余条件下，是无法制造胶衣和成型的极板的。因此下面所介绍的制作方法和上述售品略有不同。

准备材料——马粪纸板；石腊；石墨粉（可由炭精捧上锉下）；虫胶漆（用虫胶溶解于酒精而得）；锌片。

将1.5公厘厚的马粪纸板，在煮沸的石腊液内煮过，直到不冒出气泡时取出，切成30×25公厘大小的长方块若干。在中间挖一个15×20公厘大小的长方洞（见图2）。纸板切制的多少，取决于我们需要的电压数。大约每个电池可得到l～1.2伏的电压。每一节电池需准备三片。例如需要12伏，那么准备30～36片就已经够了。当然为了节省石腊和渗腊时间，也可以切好后再煮。不过在浸透腊液的纸板上，进行加工时，比较方便和省力。

把锌片剪成25×20公厘大小的长方片（一节电池需准备一片）。在每两块制成的纸板中夹上一片。夹的务须平整，并让锌片把腊纸板上的窗洞完全盖严。然后将它的四周在石腊液内浸过，提起晾干，就成了一个整休。在已夹好的锌片的一面（任何一面均可）滴上一滴虫胶漆，让它把整个暴露的锌片流满，撒上一层石墨粉，用手指压紧。再在已胶结的石墨粉上滴上虫胶让它流匀后，又撒上一层石墨粉，这样重复地做，直到把窗洞填平，然后风干，极板就算制成了。在填石墨粉时，要留下一块不填，以便作为整个电池组的阴极。

准备材料——电液（10～15％的氯化锌水溶液，加以氯化铵至饱和）；去极剂（可从旧电池中取出其黑色填物，经过烘焙和用电液湿润而得）。

每个电池我们一共预备了三片纸板，制极片时用去了两片，将余下的这一片平置在玻璃板上，然后将湿润的去极剂压入窗洞内。为了压得紧密，可作一与窗洞大小相同的木楔来压，在填入去极剂粉末时，亦可同时滴上些电液。直到把整个纸窗填满，从玻板上取下备用。在取下时为了不让窗中容物脱出，要从玻板上平推取下。（见图3）

准备材料——吸水纸（或吸水性好的纸）；从石腊液中煮过的棉纱线；导线等。

把吸水纸裁成20×15公厘大小的长方片。将作为电池组的阴极的那一片平置在玻板上，在向上一面的窗洞中放下二层吸水纸，并让它吸饱电液。撒上些去极剂粉末，让它填平窗洞，并微微突起，同时吸饱电液。放上第一块去极剂片，滴上氯化铵溶液让它呈饱和状态，撒上些石墨粉。这时将一制成的极片，石墨层朝下叠上，并在此极板的上面窗洞内，填入二层吸水纸重复以上工作，直到叠至需要数为止。装叠示意图如图4。在最后一片极片的锌板上，应空着，这就是电池组的阳极。然后压紧，用在石腊液里煮过的纱线捆紧。在两头的锌片上焊上颜色不同的导线，电池组就装配完毕。在压紧捆扎时，往往有液体溢出，可于捆札好后将电池四周揩干，在石腊液内浸一下，这样使电液不致溢出和干涸。最后用纸包装好，电池组就可以开始工作了（见图5）。

制造时，除电液和纸板外，主要材料如锌片、去极剂、石墨粉等都是利用旧电池中的废物，因此效率难免要比售品差一些，如果能用较好的去极剂（可用60％二氧化锰和40％石墨的混合粉末），效果会更好些。（吴德麟）
