最近，自己装好了一部交流、电池两用4灯超外差式旅行机，它的外形见标题旁插图。装成后灵敏度很高，选择性也佳，不用天地线就可听到本地（安庆）电台的播音，加一根半公尺长的拖线后，收听本地电台时，音量很大，还可以收到安徽台（合肥）和中央台的广播。用台灯的金属皮代替天线，在白天收听安徽、江苏、江西、湖北及中央等台，在大约20平方公尺的室内可以听得很清晰。
线路特点

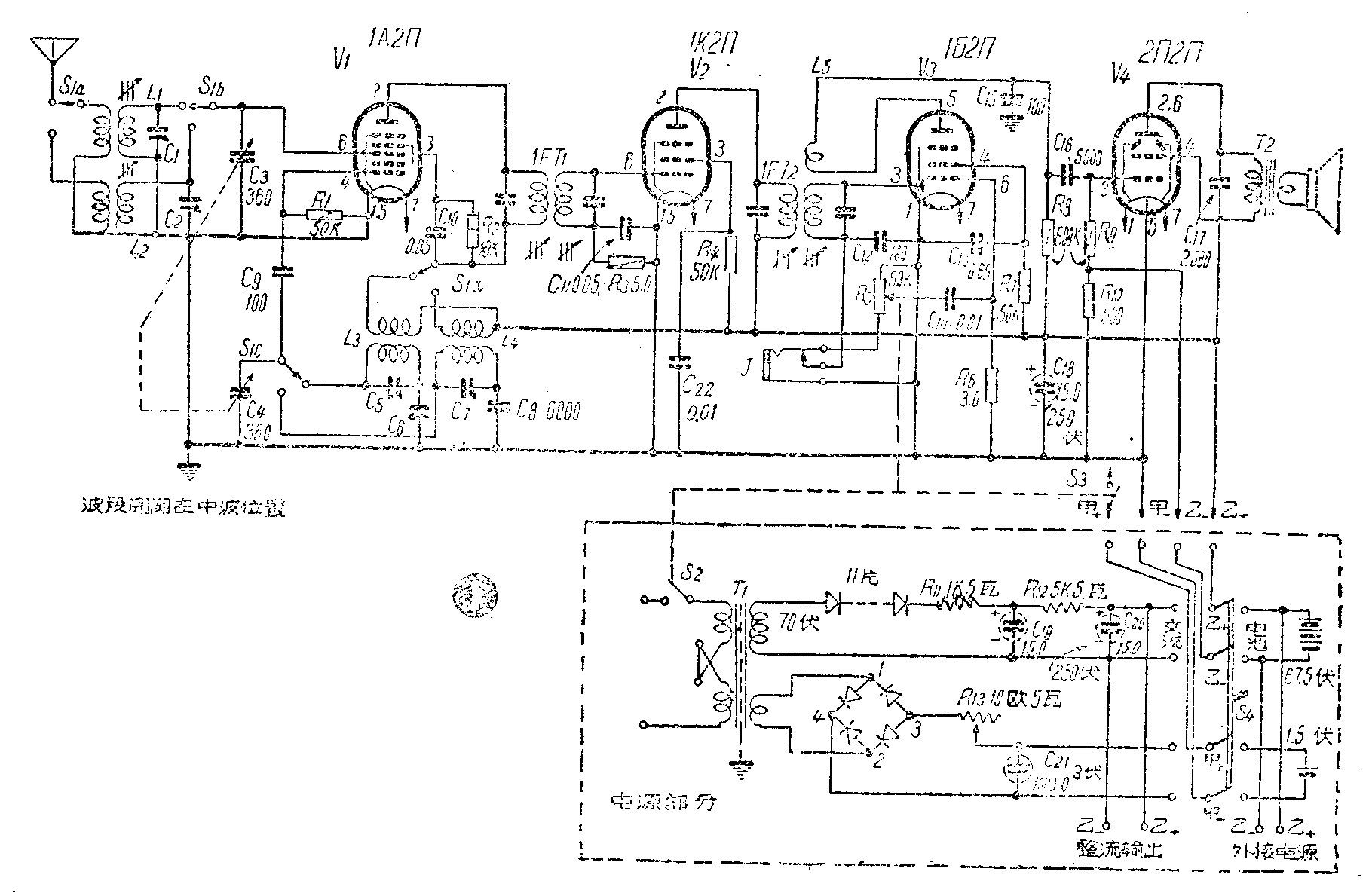

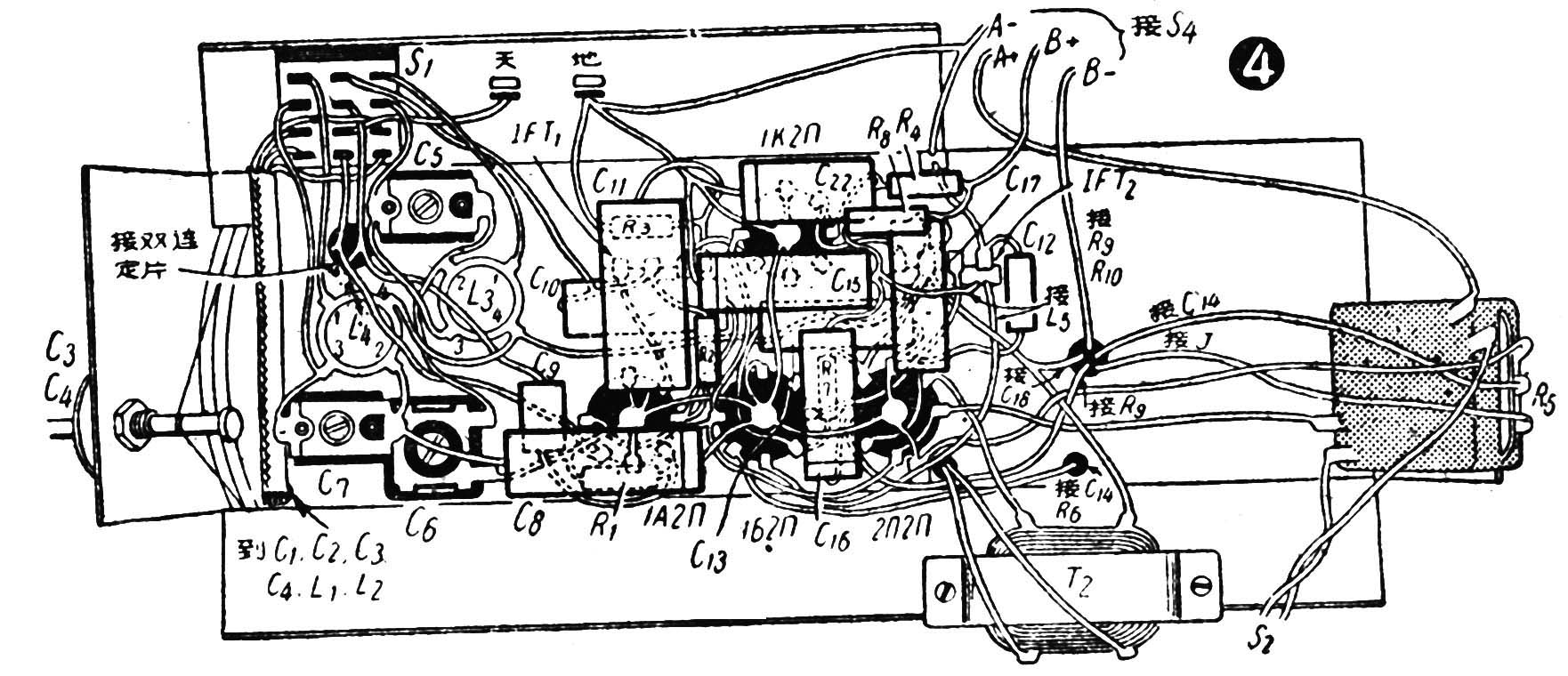

收音部分 这部分的线路见图1上部，机内另件见图2—4。它的性能和特点如下：
一、收听范围：中波段550—1650千周。短波段6—18兆周。线圈和中频变压器都是采用铁粉心的。
二、1A2П的屏流是经过振荡线圈供给的，这样可获得一点再生力，提高了灵敏度。
三、1Б2П的屏极回路里串联了一只线圈L\(_{5}\)，这个线圈固定在第二中频变压器的次级圈上，以获得再生力提高灵敏度。
四、第二检波部分因为有了再生作用，如果仍从这里引出自动音量控制电压，若再生力过强，即会产生较高的自动音量控制电压，反而降低增益。因此，自动音里控制电压不从这里引出，而是在中放管1K2П的栅回路中串联一5兆欧电阻R\(_{3}\)来自动控制增益。当输入强信号电压时，1K2П栅流经过R3产生电压降，使栅极带负，降低增益；输入弱信号电压时，就不会产生栅偏压，电子管的增益最大，使收音机灵敏度提高。
五、机上装有拾音器插口J，可以放唱片，也可以作为低放接续器供爱好者作其它试验之用。
总的说来，收音部分着重在提高灵敏度，作为一架旅行机来说，效果是相当满意的了。

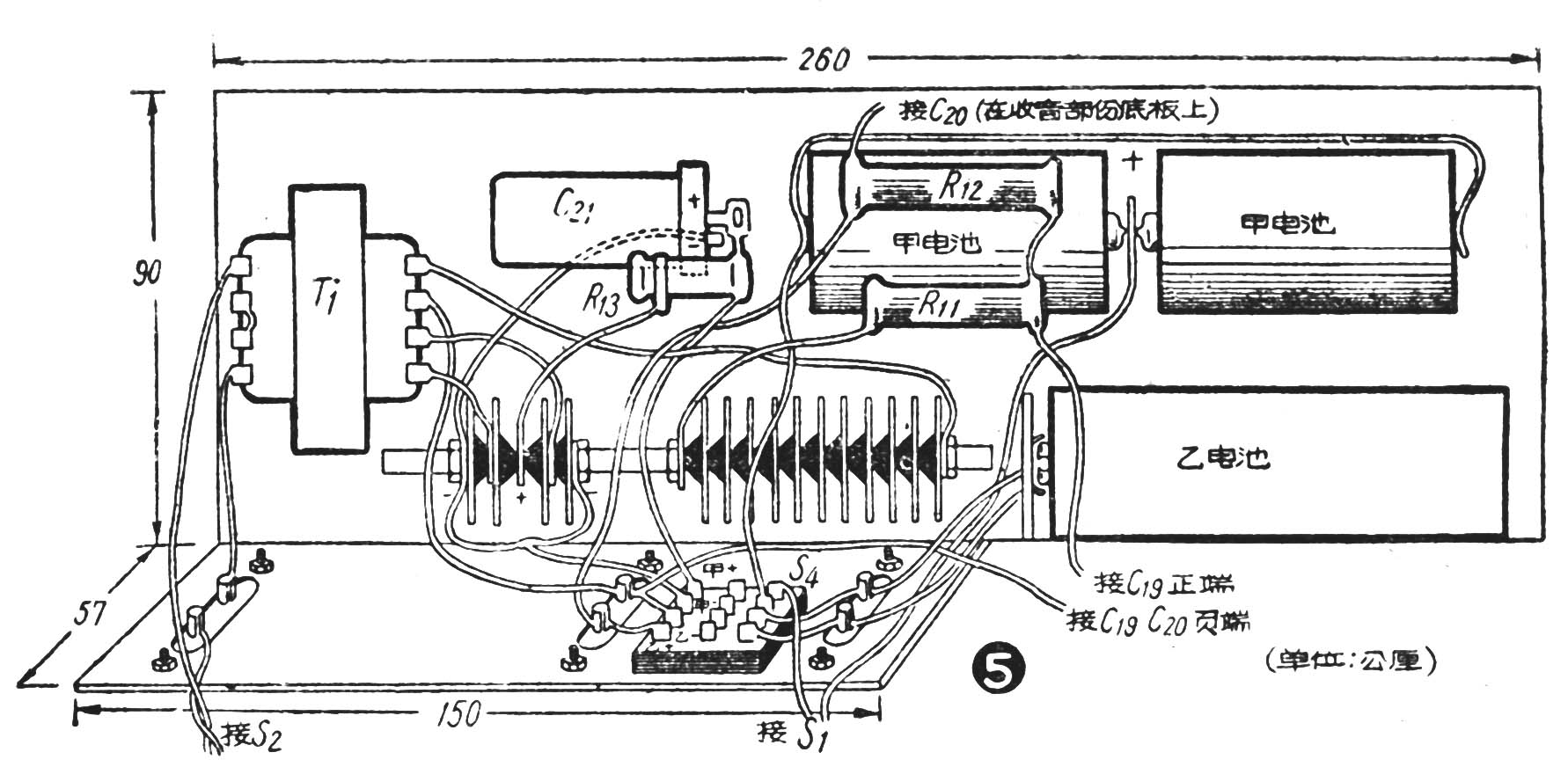

电源部分这部分线路见图1下部，底板内另件排例见图5。它的性能和特点如下：
一、用干电池时，乙电用一块67.5伏小型电池，甲电用两节电筒电池并联。用交流市电时，用硒整游器整流。用硒整流器可以免去用电子管整流时的灯丝消耗。
二、和一般两用机的整流线路不同的地方是：本机的灯丝回路是并联的；高压和灯丝电源分别由两个整流器供给，这样可以避免在电源电压变动较大的地点使用时，由于电压的突然上升，促使电子管衰老。
三、我所用的硒整流器最大电流为70毫安，每片最大反峰电压18伏，每片输出电压实际约6伏——6.5伏，所以用11片叠成一串作半波整流，经滤波电阻降压后能得到67.5伏供给高压。硒整流器自变压器上接入的电压为70伏，这样就可以得到8毫安的整流电流，已足够本机使用。灯丝部分采用桥式整流以取得全波，用4片硒片桥接起来有150毫安以下的电流输出。但因满载使用，每片硒片约降压2.6—4伏，故变压器的低压圈绕5.5伏。灯丝整流部分的滤波电容器C\(_{21}\)容量越大越好，我用的是一只3伏1000微法的，如不易买到，最少也要用200微法以上的。
四、交直流电源交换开关上各接有一对插孔（见图1），右边是备使用外接乙电源用的，因为用40节小电池串接起来使用比用小型乙电池经济。左边是利用本机整流后的直流输出作代乙电，以供其它机件试验之用，之时最好将开关推向“电池”位置。使收音机停止工作，以免整流器负担过重。
装置与校验
一、此机的收音部分和电源部分（包括甲、乙电池和整流器）都装在一个木质机壳内，收音部分在上，电源部分在下。由收音部分引出四根电源线和电源部分连接，借四刀双掷开关控制。
两只天线线圈装在一个绝缘片上，并固定在双连的上部，波段变换由四刀双掷开关S\(_{l}\)控制。

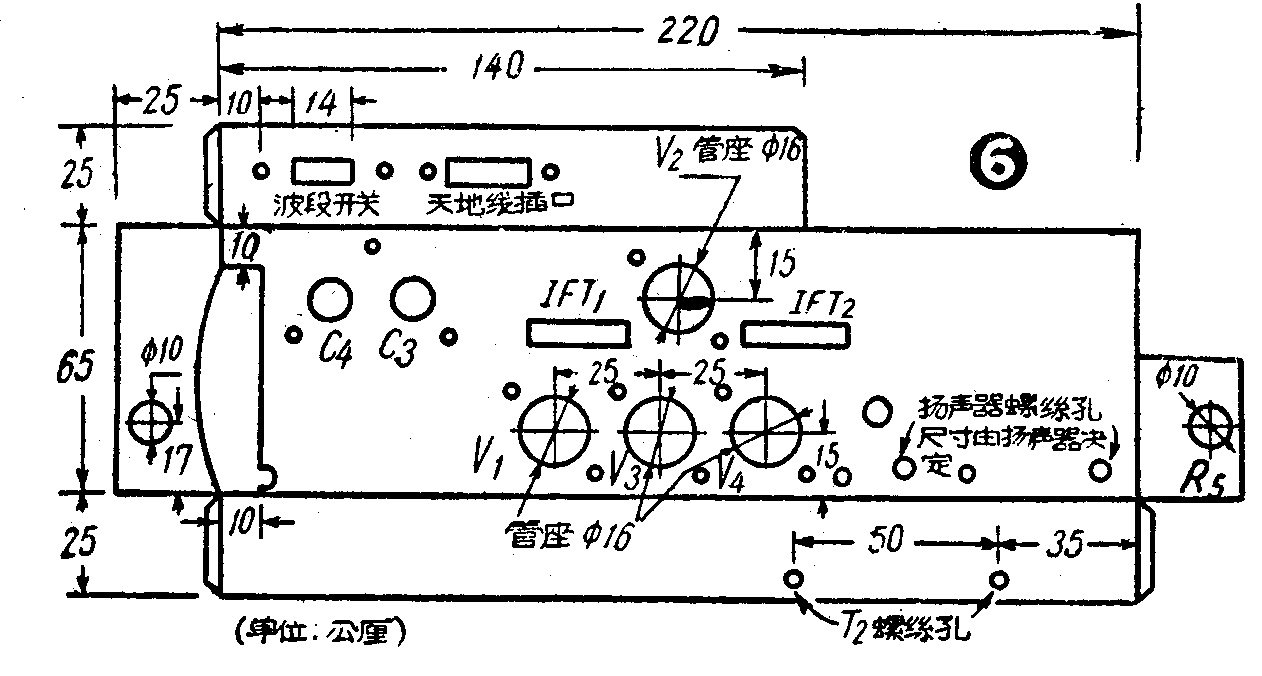

二、底板较小（图6），各另件的焊接要紧凑，但要注意必要的隔离。由于底板下还要空出一部分地方容纳乙电池的一部分，所以C\(_{14}\)、C18、C\(_{19}\)、C20、R\(_{6}\)、R9、R\(_{1}\)0和拾音器插口J等都装在底板上面（图7），这一来C11、R\(_{6}\)的接线就长了些，为了防止啸叫，把C14和R\(_{6}\)包在一块白铁皮内焊牢在扬声器与底板上面的空隙处。木箱的尺寸是：长下260公厘（上240公厘），高160公厘×宽下90公厘（上80公厘）。
三、L\(_{5}\)是用一只废三回路线圈的再生圈，拆去纸管，用蜡粘牢在第二中频变压器次级圈上（隔一层牛皮纸）而成，如自制可先在中频线圈上垫一层牛皮纸，就在这个线圈管上用0.3公厘漆包线乱绕20—30圈，用蜡封固即成。在收音机装好后校验时，最好先将L5短路，校好后再烫开调节再生。如发现增益降低，可将L\(_{5}\)两接头对调，如再生力过强可拆去数圈，到中频再生振荡停止即可。经这样调整后，使用时可不必调节再生。再生调好后，将这只中频再校一下即可。

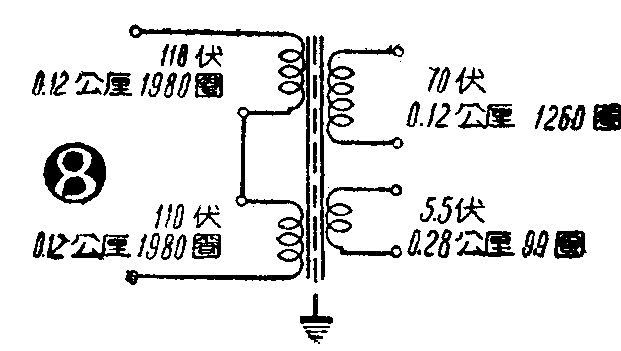

四、本机的电源变压器T\(_{1}\)是利用一只旧低频变压器改制而成，铁心断面积为2.25平方公分，初次级分绕，虽然比单圈变压器体积稍大，但底板不带电，没有危险。各线圈所用线径及圈数见图8，初次级间用0.12公厘（4O号）漆包线密绕一层，一端开路一端引出通地，作为静电隔离层。

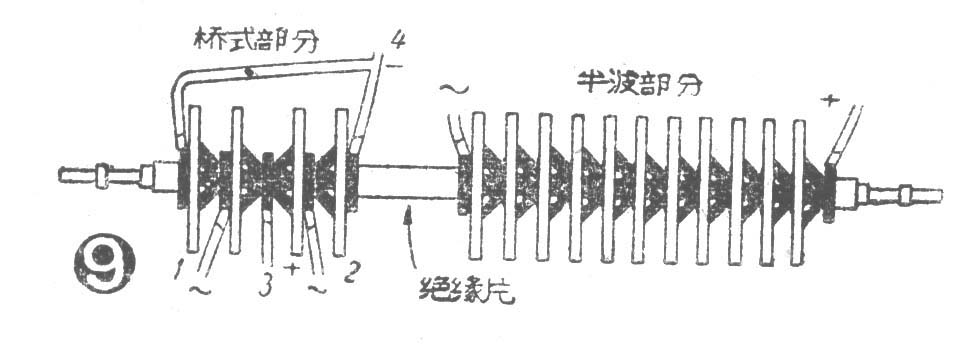

五、硒整流器买来时都是接成半波式的，必须加以改装。即将整流器一端的螺丝旋下，拆剩11片留作半波整流，垫几片绝缘片，再用四片按桥式叠起来，旋上螺丝固定好，这样就把原来的一串硒整流器分成了两组（图9）。桥式部分电流较大，为了保护硒片，可再用四片连成桥式，与原来的并联使用。
改装硒整流器必须严格注意清洁，不要用手触动硒片表面，装卸时可用手持硒片边缘，否则将失效或降低耐压。
整流器装好后，须先经调整再行使用。方法是调节R\(_{12}\)或更换不同阻值的电阻使得到60—67.5伏电压；调节R13使得到1.2伏到1.4伏电压即可。
六、本机的校验除本节第三、五两段提到的以外与一般超外差式机相同。（马宗超）
