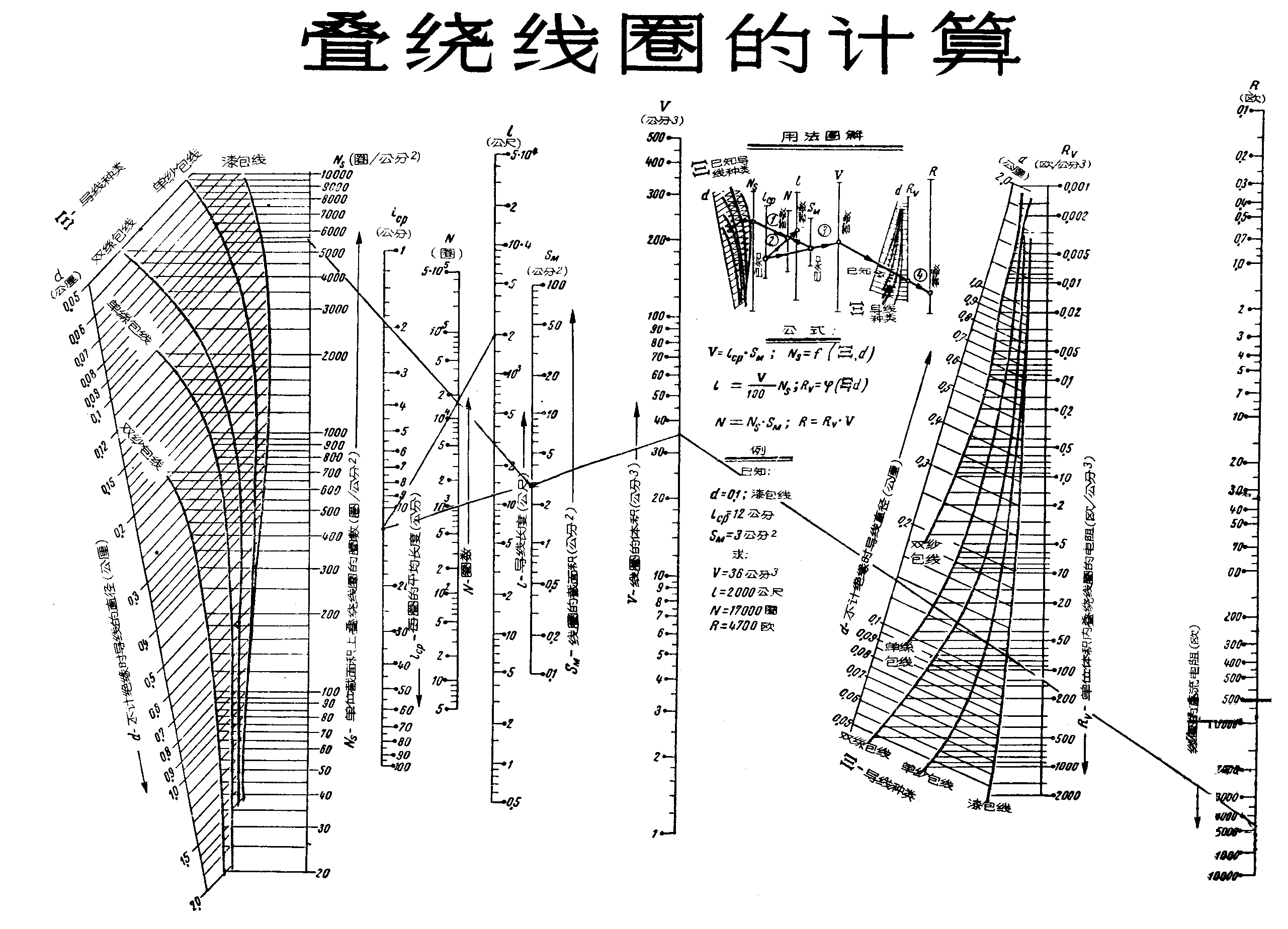

本表为供绕制变压器、扼流圈等电磁线圈时，根据线径、线圈截面积等已知数据，求算迭绕线圈的可绕匝数，导线的长度以及线圈的直流电阻等。例如已知线圈截面积S\(_{M}\)=3平方公分，每匝平均长度l平均=12公分，所用漆包线直径d=0.1公厘，试求线圈匝数、导线长度以及线圈直流电阻。
从左边曲线图开始，在左斜尺定出d=0.1公厘的点按斜线与“漆包线”曲线相交，从交点引水平线向右与垂直尺相交，读数便是1平方公分截面积上迭绕线圈的匝数N\(_{S}\)=7500匝／平方公分，在SM尺上定出已知值，经过N\(_{S}\)尺与SM尺的点作直线，与N尺相交一点为线圈总匝数N=17000。在l\(_{平均}\)尺上定出已知值与N尺点引直线，在l尺相交处得导线总长度l=2000公尺。再由l平均尺的点向S\(_{M}\)尺的点引直线延长与V尺相交，交点读数即线圈体积V=36立方公分。然后在右边曲线圈中的“漆包线”曲线上定出d=0.1公厘的点，向右引水平线与RV尺相交，读数为每1立方公分单位体积内线圈的电阻R\(_{V}\)=130欧／立方公分。从V尺的点与RV尺的点引直线延长至R尺，便得线圈总值流电阻R=4700欧。表内各种皮复导线的曲线系按苏联的规格标准数据绘制的。
