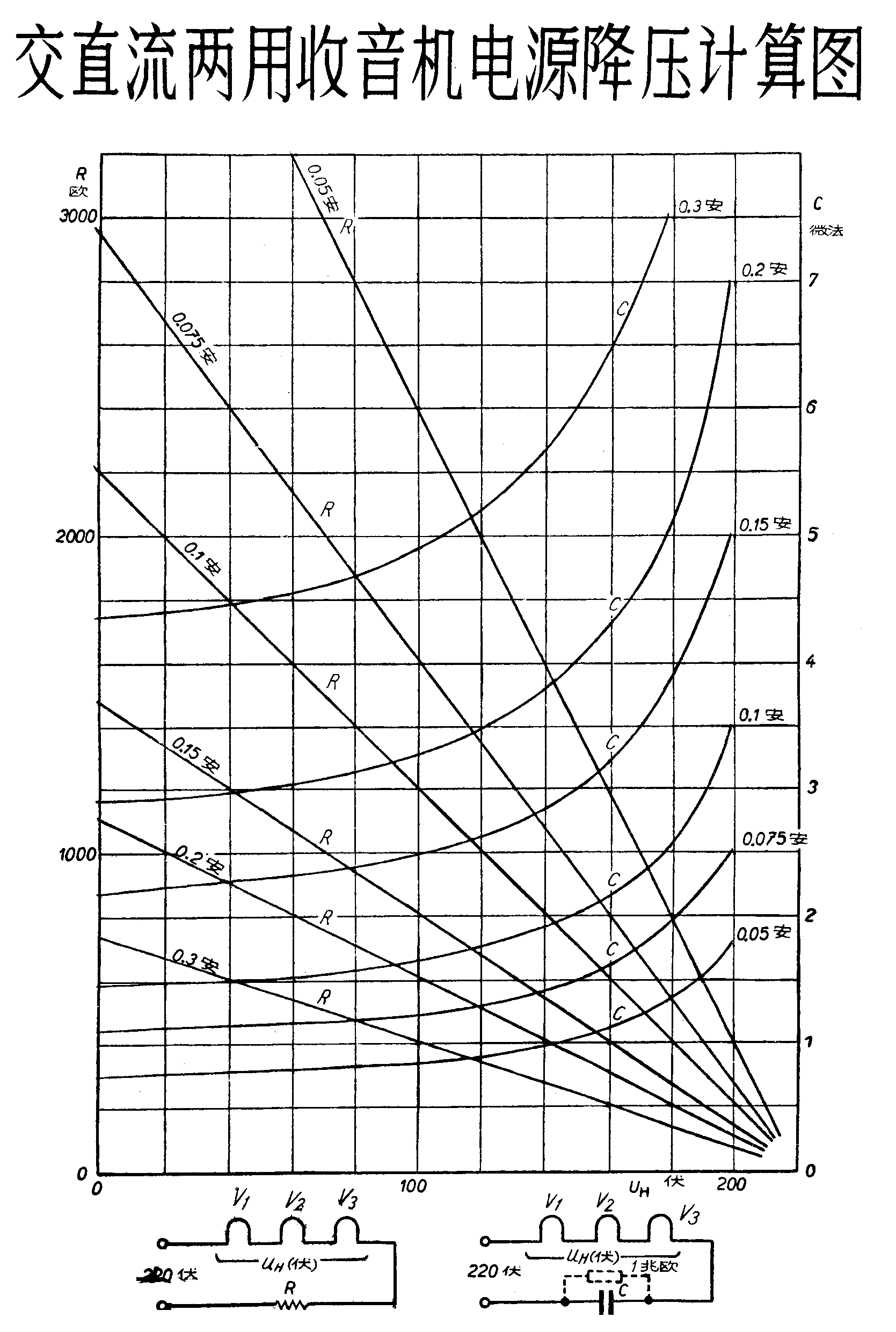

本表可以求算电子管丝极直接串联在交流或直流220伏电源电路中所需加接降压电阻的阻值约数，或串联在220伏电源电路中所需加接降压电容器的电容量约数。例如今有电子管V\(_{1}\)V2V\(_{3}\)三只，灯丝电压各为12伏，灯丝电流均为0.15安，要串联在50—60周220伏交流电源电路里使用，这样各电子管丝极电压总和UH为36伏，灯丝电流为0.15安，从表上横坐标U\(_{H}\)线上定出36伏的一点，由此引直线向上与R族的0.15安曲线相交，再引直线向左，得出串联降压电阻R的阻值应为1230欧弱；直线向上与C族的0.15安曲线相交，再引直线向右，得出串联降压电容器C的电容量应为2.25微法。为了求得降压回路中的电压比较稳定和保护电容器的安全，可如图中虚线所示，在C的两端跨接一只1兆欧的电阻。
