为了解决今年数量庞大的民兵无线电兵训练的器材问题，我们本着既节约又实用的原则，试制了一批可供多人使用的电码练习器，每部可供8—20人练习使用，其成本不超过八元，用电极省，两节大圆电可使用100小时，在室内或野外均可使用。现将制作过程及使用方法等介绍如下，供大家参考。
一、电路原理及使用方法

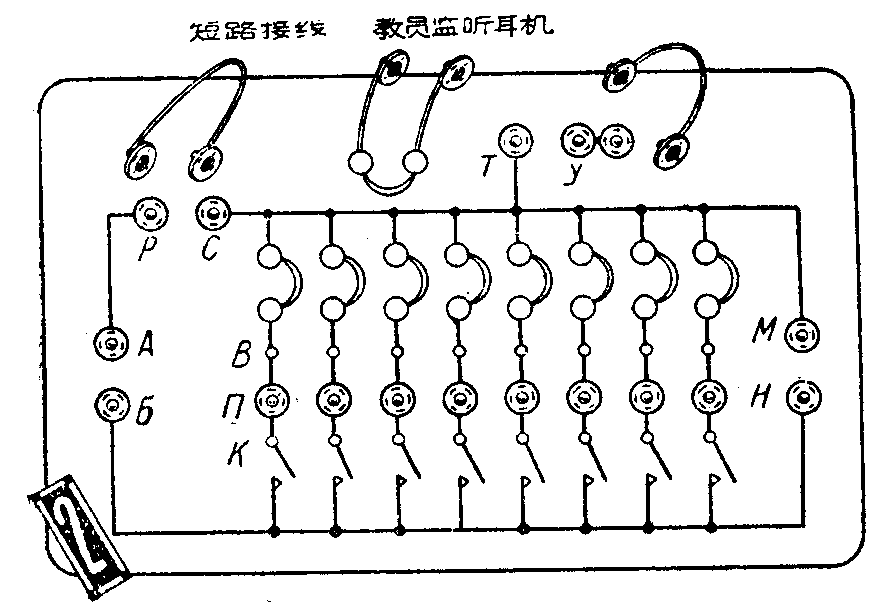

电码练习器发音部分如图1，是利用一只蜂鸣器，将直流变为200—800周的脉冲电压，再通过一输出变压器放大，放大后的音频信号输送到电码线路上使用。在变压器的初级或次级端并联一只去火花电容器，使信号清晰。它的控制部分如图2，仍采用并接式，A、Б为学员耳机插座，K、Б为学员电键插座，将每位学员的电键、耳机插座串联后，全部分别接在A、Б两端输送线上，在信号输入端加装了教员发报电键插座P、C，P、C两点平时是用短路线接通的。另装有教员监听耳机插座T、У。
使用时，将单向开关S闭合，音频信号就可输送到A、Б两根线上，这时学员就可用接上的电键、耳机各自练习发报或相互通报。相互通报时应首先用短路线将指定某几号通报学员的插座П相联接，教员亦可在这时用监听耳机去监听学员发报的手法。若教员需要发报时，可将P、C短路线取掉，按上教员电键，而学员的耳机B端就应接入电键的Б端座上，或不变换耳机插头而将学负电键按下短路亦可，这时教员就可发报给学员抄收。
二、制作过程
我们在选用材料中，尽量考虑到降低成本和利用废旧器材。蜂鸣器是用南京造的交换机的蜂鸣器，它的最小启动电流是8毫安，簧片振动的周率可调到600—800周左右，市面上的售价为2.40元。变压器可以利用6V6输出变压器改制，将它的次级拆掉，用34或36号漆包线绕200—300圈即可。也可用36号漆包线根据1∶5或1∶10的圈数比自行绕制，铁心截面积有4.5×4公厘就够了。自己绕制时应该考虑到初级圈的直流电阻不应太大，否则3伏电池与蜂鸣器线圈串联后得不到簧片振动的最小启动电流；其次变压器的阻抗配合也很重要，配合得好，可以得到较理想的信号。我们是以16付2000欧姆的单耳机并联作负荷来设计的。变压器的圈教比为1∶10，初级圈的直流电阻为600欧，次级输出的音频开路电压为26伏，供16个人同时工作时信号还较好。
在峰鸣器、变压器及电池的串联回路中，还应加装一单向开关，以控制蜂鸣器簧片的启动，并在变压器的初级或次级端并联一只0.01微法—0.05微法的去火花杂乱电压的电容器。这样就可按图1的接法装入特制的木盒内焊好，电码练习器的发音部分即算完成。

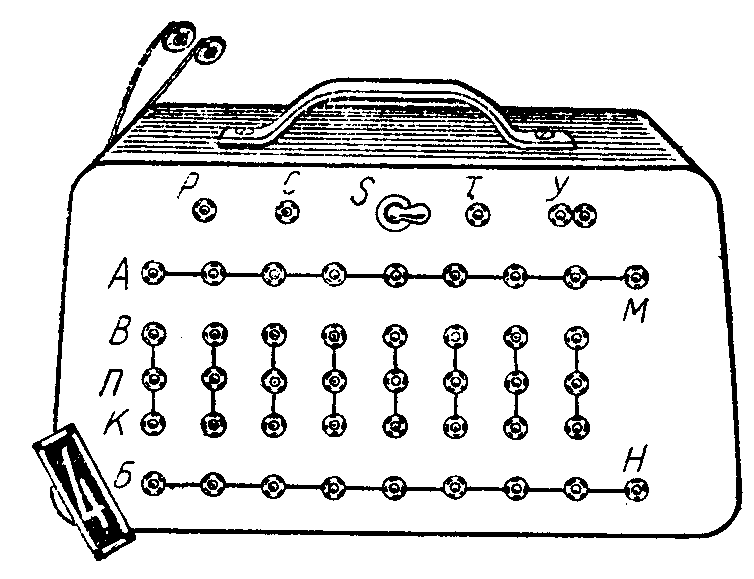

控制部分，我们用一公分厚的木板做了一梯形木盒，尺寸大小如图3所示。耳机、电键接线的插头和插座，全部改用暗扣代用，48付暗扣只需要0.35元，其实用价值并不低于香蕉插头。暗扣买来后，用暗扣鼻（暗扣的阴面）代替插头，将电键及耳机的接线头分别穿入暗扣鼻的孔中焊住，而暗扣钮（暗扣的阳面）代替插座，将它用大头钉做的卡钉按图4的装法固定在梯形木盒的面板上。在固定时，A、Б两横行的输送线及B、П、K纵行的联接线并不要用导线焊接，可用废30—32号漆包线用砂纸将漆打掉，压入暗扣钮下面用卡钉固定住，接触就够良好了。铜线的A、Б两端可在木盒面板上钻两个孔穿入盒内焊接在电码练习发音器的变压器的输出端。

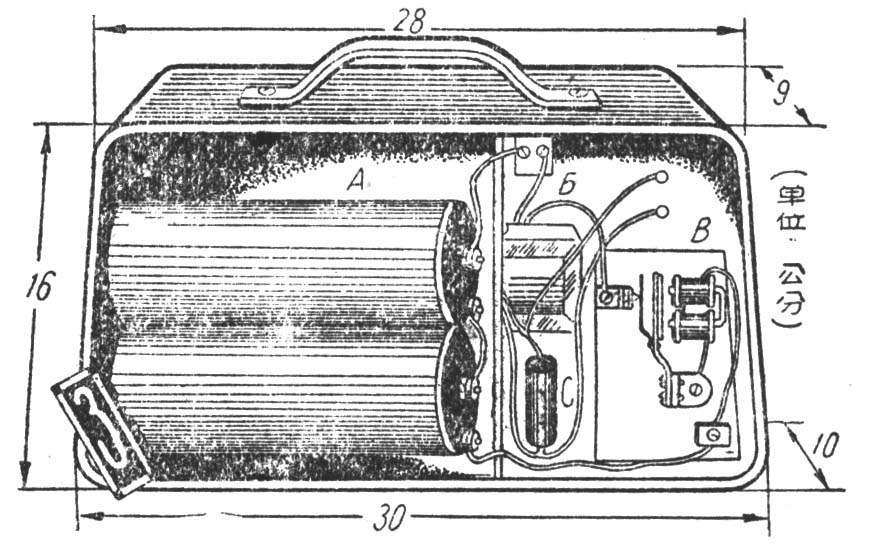

电码练习发音器及干电池全部装在木盒里面如图3，木盒分成两格，一格里横叠置放两节大圆电A和单向开关的接线柱，另一格则可装置蜂鸣器B、变压器Б及电容器C。背板可做成推动式的，便于拉开。按照这些步骤装好后，一部轻便易带又可供多人使用的电码练习器就算完成了。若参加练习的人数较多，木盒上的电键、耳机插座不够用，可以再做一块附加的音频信号输送板，暗扣钮的装法同木盒面板上的一样，再用一根双股塑料线各焊上暗扣鼻，从木盒上M、H输送线座上接至附加音频信号输送板上，这样练习人数就可增加，但每部练习器以不超过20人使用为宜。（刘域）
