旧式日制收音机的改造

（贺兵）日本帝国主义侵占我国华北东北期间，为想巩固他们的统治，曾在这些地区倾销了不少的低级广播收音机，直到今天，还有不小的数目留在民间。这些收音机主要有两种：一种是用57作检波，47B作强放，12F作整流的“标准11号”再生式三灯机，一种是多有一级用58作高放的“标准12号”或“标准型3号A”高放式四灯机。它们都存在着严重缺点：灵敏度低，选择性差，输出力小，加上使用年限一般都已超过廿年，效率低劣，多已不能满足今天的需要了。但是弃之不用，还很可惜，加以适当改造，还可提高它的使用价值。特别是四灯高放式的一种，只须添换少数另件，便可改成自差式或超外差式机。从节约利废角度考虑，这样做是有意义的。我在这方面做过一些实验，效果很好。现在就谈谈这种四灯机改装的两个具体方法。

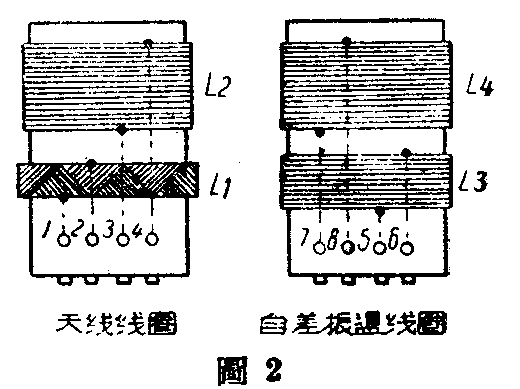

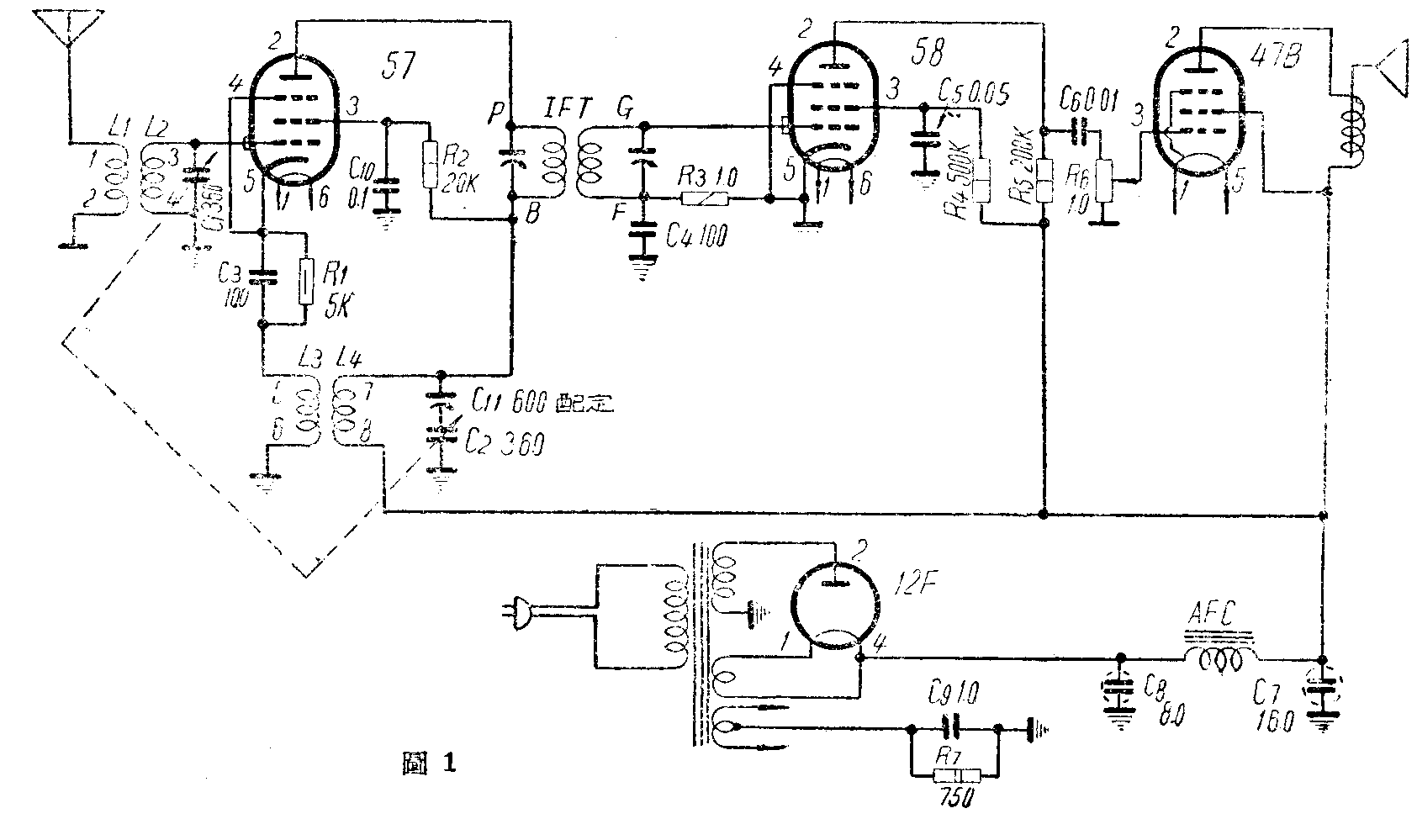

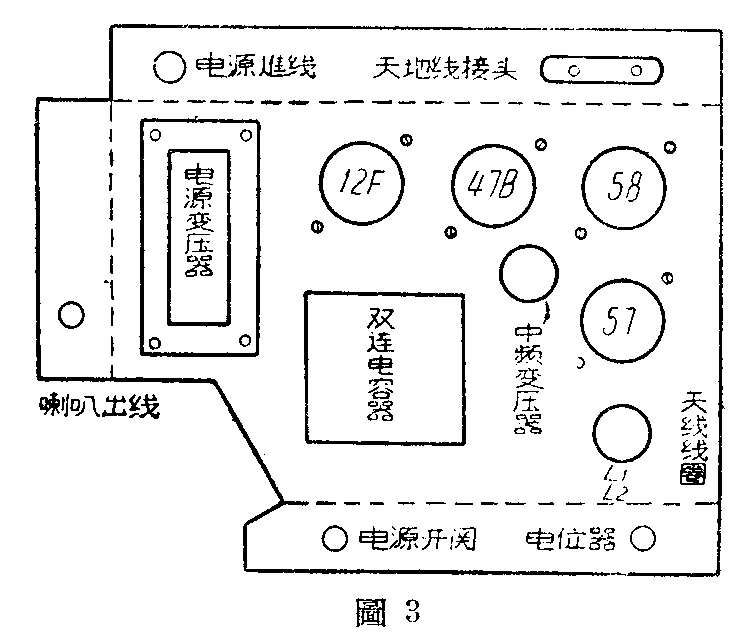

“标12”或“标3A”四灯机是用一只58作调整式高放，机上本来就使用着一只双连可变电容器。如果不增加电子管，只需添换一只自差式振荡线圈，一只465千周的中频变压器，一只电位器，一个半调整配定电容器，几只电阻电容，把部分线路更动改接，便可成为四灯自差式收音机。这时是用57管完成自差式变频，由差拍得出的中间频率，经过中频变压器至58管作栅极检波和第一级低放，然后再经电阻耦合至47B管放大作功率输出。改装后线路如图1。机上原有零件，如无损坏，全部可以利用。电源部分原有滤波用电解电容器如未枯干失效，线路也可完全不改不动。机上原用双连电容器容量最大为500微微法，与国内现时生产习用的360微微法一种，稍有不同。而且自差式变频线圈与超外差式所用的也不一样，因此改装所需的自差式振荡线圈必须自己绕制，没有合适的售品线圈可以代替。L\(_{1}\)和L2可以仍用机上原有高放级天地线圈，L\(_{3}\)和L4是将原再生检波级的栅回路线圈拆除，利用原线（约为34号）原筒（直径25公厘），重绕70圈为L\(_{4}\)，在间隔2公厘距离外，照同一方向绕40圈为L3。天地线圈如需重绕，也可以原线原筒重绕142圈为L\(_{2}\)，将机上原有的高频扼流圈（RFC）斜放入筒内L2下端作为L\(_{1}\)，如机上原无RFC（有的是以304欧电阻代替了），应在L2下端外用40号线乱绕250圈为L\(_{1}\)，线头接法见图2。线圈绕后必须浸腊，目的在于提高线圈质量。原来高放和检波两级线圈都罩有笨大的铝罩，改装后可以不用。57和58两管原有金属隔离罩仍应保存。底板上零件安拼可如图3。L1L\(_{2}\)线圈仍放在原高放线圈位置上。原检波线圈地位改放中频变压器。L3L\(_{4}\)线圈装在底板下面横放，与L1L\(_{2}\)成直角便可。原机电源滤波电容器（C7C\(_{3}\)）容量不大，而且多已失效，最好是换用新的。由于C7是与L\(_{4}\)串接在一个回路里，这只电容器必须选用容量大（16微法）而漏电小的，否则有时会影响变频电路停止振荡。另外电源滤波用低频扼流圈（AFC）所占地位很大，也可以3千欧5瓦的线绕电阻代替。改装后的调整校验与一般超外差机一样，先校正中频变压器，固定在465千周上下，然后再调整变频级。中频变压器应用输出级的一只，用输入级的应把两个线圈的距离拉近，才能获得适当的灵敏度。经过改装以后，收音机输出大了。如要声音好些，可以换用永磁式电动喇叭，这时输出变压器应该配用适合于3Q5使用的。仍用原机舌簧喇叭，有的音质也还不坏。

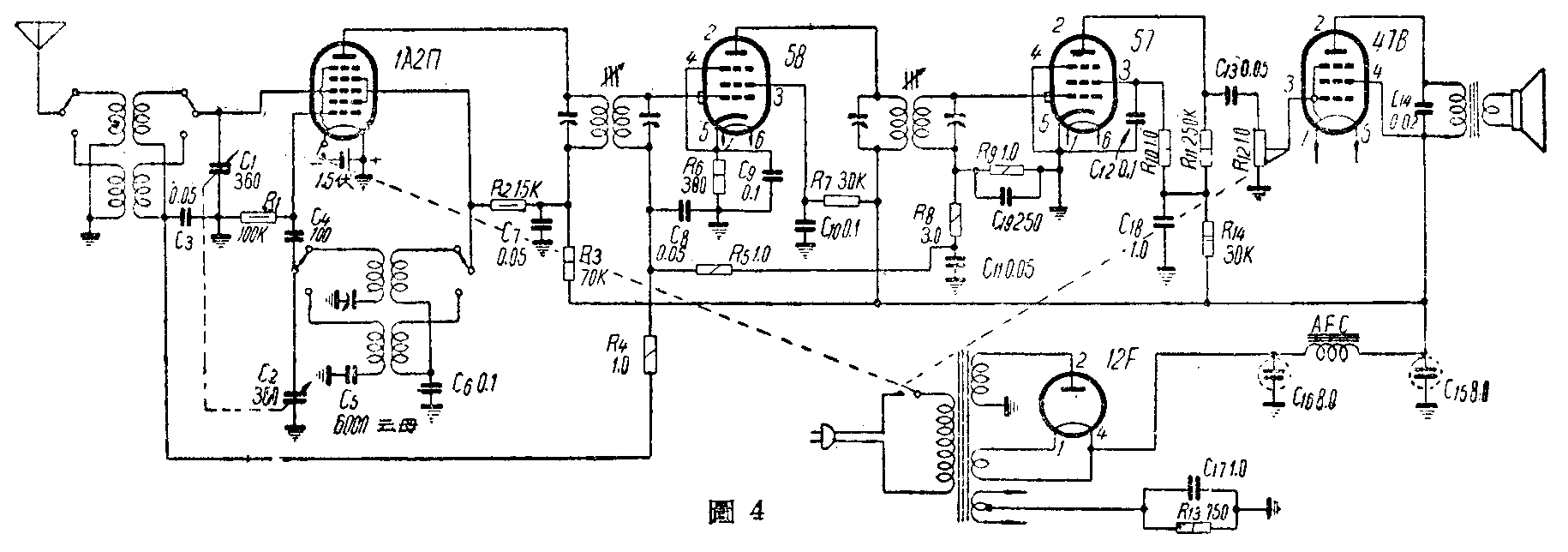

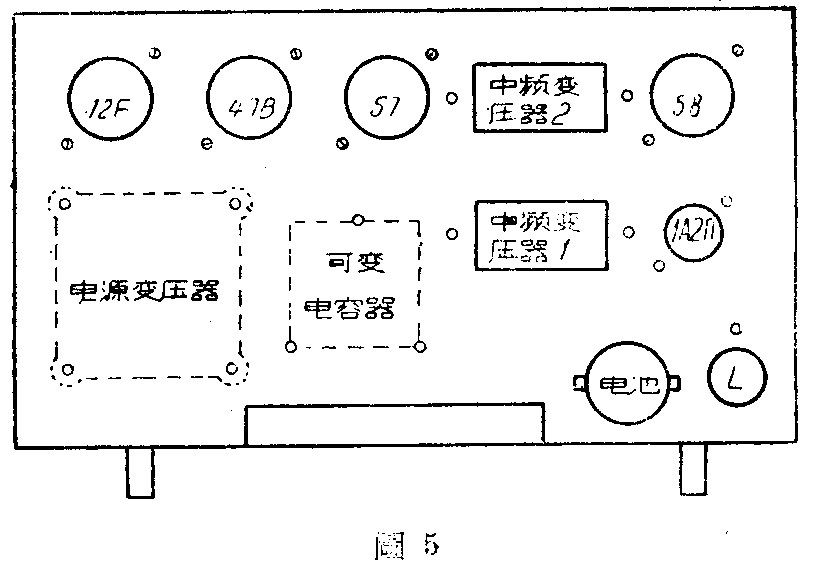

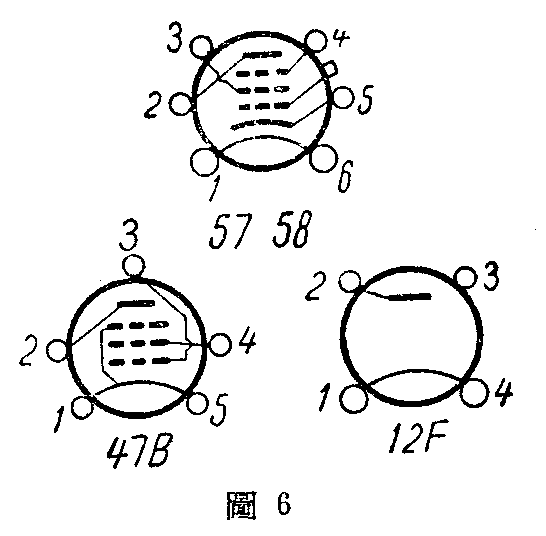

这种收音机经过这样改装以后，灵敏度和选择性都大有改进，但对要求高的使用者来说，不能收听短波，没有自动音量控制等等，还不够满意。我们可以进一步把它改成超外差式。方法本刊以前曾有介绍（参见1956年本刊第10期“利用日式标准型4管机改装成5管长短波外差收音机”一文），但是适合于2.5伏灯丝电源的旧式2A7变频管效率很低，也很难买。添用新式变频管，必须拆改电源变压器，加添6.3伏灯丝线圈。有的变压器铁心内部空隙小，拆改也不太容易。在这里我是采用了比较简单的办法，除原有的电子管58作中频放大，57作第二级检波，47B仍作功率放大以外，加添了一只新型国产小直流七极管1A2П（或1R5）担任变频，灯丝不经原有电源，另用单节手电筒电池供给。实际线路如图4。底板改装零件布置，以“标3A”机为例，可照图5安排。天线和振荡回路线圈可用市上售品任何一种，如美通553，或中央900。中频变压器宜用华北厂出的有磁芯的一种（型号ZP03－1），体积小，效率高。此外电位器也应采用华北厂的1兆欧一种，它附有两只电源开关，这样交流电源和1A2П的灯丝电源可以同时开闭。接线和调整与一般超外差机相同，不再赘述。实验证明，经过这样改装的收音机，在中波和短波段工作都很良好，完全可以满足一般使用要求。这种收音机原有电源变压器引出线是以彩色分别，可能许多人还不能分辨。现将颜色代表意义介绍一下：黑色是初级线圈，红色是次级高压，黄色是次级整流灯丝（5伏），绿色为次级其他各管灯丝（2.5伏），绿色夹花是2.5伏线圈的中心出头。又这种旧式收音机原用电子管58，57， 47B和12F等，我国电子管工业为使广大使用者得以补充更换，特别照样生产一大批，以应需要。可能许多人还不知它的特性；特列表附管座接线图（图6）一并介绍于下：
