国产1Ц11П型电子管是一个直热式高压二极整流管。其主要用途是在电视接收机中，作行扫描回程脉冲电压的整流。因为在电视机里，一般显像管的最后一个加速电极（即第二阳极）需要有12—14千伏的高压才能使荧光屏获得足够的亮度，但是由于电子束的电流只有100微安左右，消耗功率不大于1.5瓦，因而整中整流器的结构可以做得非常小巧，特别是利用行扫描回程所感应的十几千伏脉冲高压作为整流器的高压电流，更是一个巧妙和简便的方法。在这种情况下，对整流管要求具有特别高的反峰电压，较大的脉冲放射电流以及很小的灯丝加热功率等等技术性能。

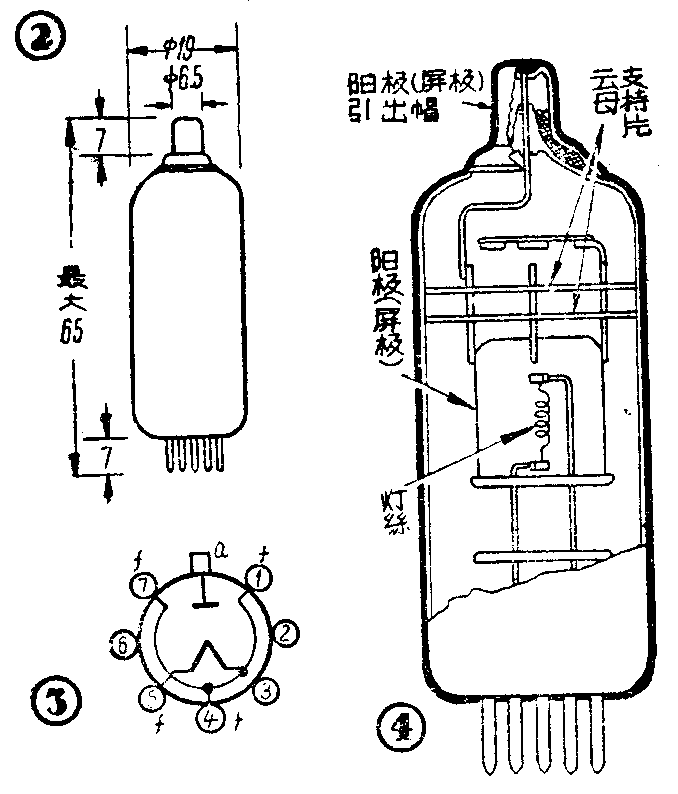

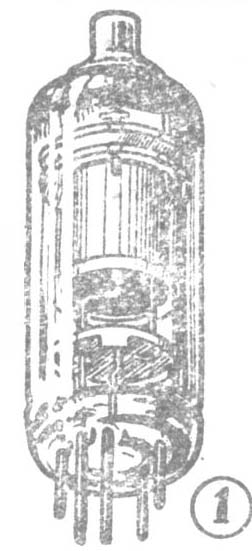

1Ц11П型电子管的外形，外廓尺寸及电极接线图示于图1、2、3中。由该管的剖面图来看（图4），阳极是圆柱形的，并由云母片支持着，它的引出线是由玻壳顶端引出。在阳极轴心上，装有螺旋状的涂有氧化物的灯丝，并由玻壳底部的芯柱支持和引出的。1Ц11П型电子管的特性数掘如下：
灯丝电压 1.2伏；
灯丝电流 200毫安；
阳极电压 100伏；
阳极电流 不小于4毫安。
极限运用数指：
*最大反毕电压 20千伏；
最大峰值电流 2毫安；
最大输出电流 0.3毫安。
图5的该管的阳极特性曲线，当阳极电压为100伏时，阳极电流为8.6毫安。实际上，每个电子管的阳极电流都不一定在中心值上，但一般均不小于4毫安，这已足以保证有够大的放射电流。
*阳极正脉冲峰值电压 14千伏；
*阳极负脉冲峰值电压 3.5千伏；
阳极反峰电压 17.5千伏；
直流输出电压 14千伏；
直流输出电流 100微安。

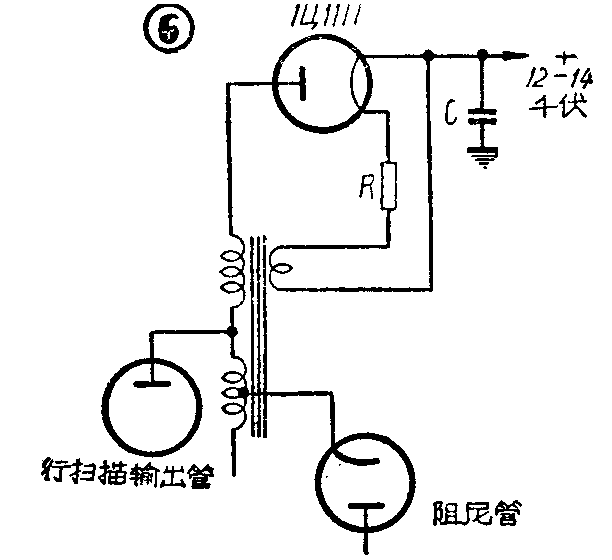

由于1Ц11П的灯丝加热功率很小，大约只有1／4瓦左右，因此可以利用行扫描输出变压器供给灯丝电源。但这个电源的频率很高（在625行，25帧的扫描系统里，频率约16千周），灯丝电压的大小很难测定，比较简便的办法是将另一只1Ц11П电子管用1.2伏直流电源燃点，然后凭肉眼观察而调节其灯丝串联电阻，使两管的灯丝温度相等（即两管灯丝的亮度相等）。

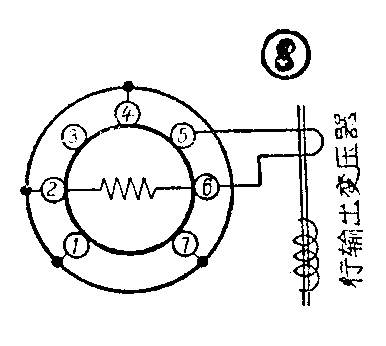

此外，由于该管的工作电压特别高，与它有关的另件必需有良好的绝缘性能；而且虽然该管有三个管针是不接电极的（第2、第3和第6管针），但除非作为附加电阻的支持架（图8），不得作为接地或其他用途，希特加注意。
*在625行，25帧的扫描系统里，脉冲持续时间不得超过12微秒。（启明）
