电视接收机同时接收电视台发出的视频讯号和伴音讯号，它的接收方式一般有两种：直接放大式，和超外差式。超外差式又可分为分离接收式和内载波接收式，它们的区别是伴音讯号在前者的混频器后，就与视频讯号分离而进入各自的中频通道；而在后者，伴音讯号与视频讯号同时进入接收机的祖频通道，在祖频放大器中才各自分离。本文就超外差接收的高频部分作一些介绍。

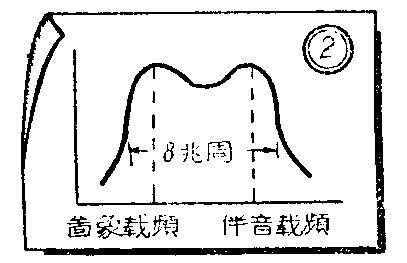

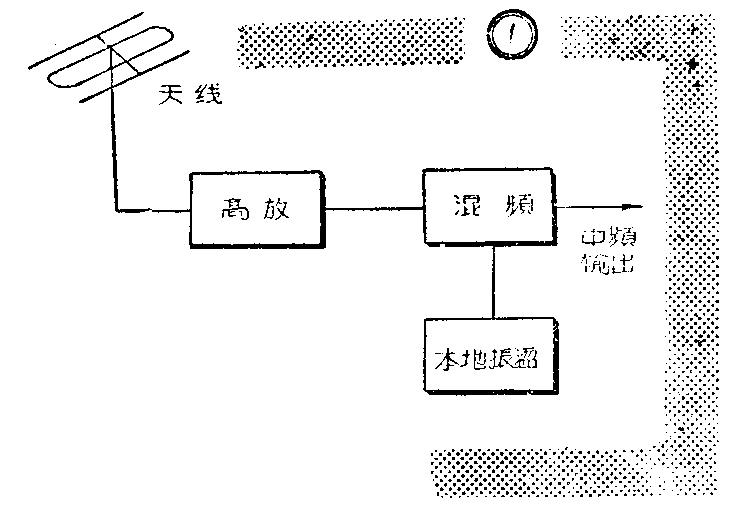

电视接收机的高频部分包括高频放大器、混频器和本地振荡器（图1），由于电视讯号的频带相当宽，所以高频放大器必须具有8兆周通带的频率响应曲线（图2），该频率响应曲线的两个峰的频率应该各等于电视波道中的图象载波频率和伴音载波频率。在我国，这两频率的差值为6.5兆周。在两峰之间的凹陷应不超过总电平的30％。
电视机的高放级的作用是将图像和伴音的高频讯号加以放大，增加接收机的灵敏度并减少本地振荡讯号从天线向外发射。若目的为提高增益则以高频五极管作高放为宜，但五极管的噪声是相当大的，因此拿它作高频放大用将就得不到较高的讯号噪声比，图像将为噪声所干扰。三极管的噪声系数较低，但三极管的极间电容又较大，用于电视波道的频率上将产生自激振荡，使电视机不能正常接收。采用一种“阴地——栅地”式电路，就解决了这个问题。“阴地——栅地”式电路用两个高频三极管作高频放大，电路稳定，讯号噪声比较大。

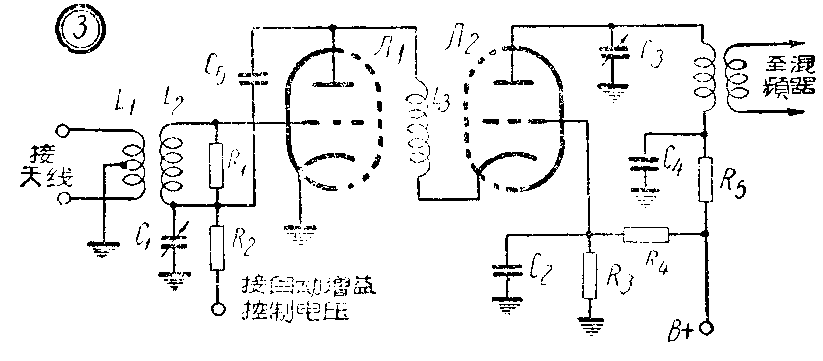

图3是“阴地——栅地”式电路图，采用孪生三极管（如6H3П等）。左面的三极管Л\(_{1}\)是通常的放大电路（阴极接地式），右面的三极管Л2则是栅极接地。Л\(_{1}\)屏极输出的讯号电压注入Л2的阴极。Л\(_{2}\)的栅极通过电容器C2接地。对高频说，Л\(_{2}\)的栅极是相当于地电位的，放大了的高频电压从Л2的屏极输出接入混频器。
自天线输入的讯号，经输入回路L\(_{1}\)L2而输入Л\(_{1}\)的栅极。电阻R1与L\(_{2}\)并联，其目的为降低输入回路的Q值，以增加其通频带。电容器C5为中和电容器，它产生一个反相的电压以抵销由于Л\(_{1}\)极间电容Cga而产生足以引起自激的正反馈电压。自动增益控制电压经由R2而至Л\(_{1}\)的栅极，C1的接入以防止自动增益控制电压与地导通，同时调节C\(_{1}\)又可获得较好的输入电路的频率响应。Л1与Л\(_{2}\)之间的耦合采用了扼流圈耦合方式，所以L3接入Л\(_{1}\)的屏极与Л2的阴极之间，使Л\(_{1}\)与Л2的极间电容与杂散电容相互隔离。被Л\(_{1}\)放大了的讯号电压降落于L3上，此电压被直接输入Л\(_{2}\)的阴极。
在通常的设计中，常使L\(_{3}\)与Л2的输入电容谐振于较高的电视波道的频率。由于这是串联谐振，所以在较高波道中，输入Л\(_{2}\)的电压可较为增高，以补偿由于Л2输入电容在较高频率时分路作用增大而使增益降低的现象，因而相对的提高了较高波道的增益。
电子管Л\(_{2}\)接成栅极接地式电路，它的低输入阻抗，正适宜于作Л1的屏极负荷。由于Л\(_{2}\)的栅极对高频而言是接地的，所以它把Л2的输入电路和输出电路亦即屏极和阴极之间隔离了，所以不需再作额外的中和了。
Л\(_{2}\)的栅极接入由R3与R\(_{4}\)所组成的直流分压器的交点，以获得稍小于Л2阴极的直流电压，它们的差应该等于Л\(_{2}\)的负偏压值。Л2栅极这样连接，就使Л\(_{2}\)不需馈给自动增益控制电压。这是因为它本身有着自生的自动增益控制作用，其作用如下：
当一个强大的电视讯号被接收时，Л\(_{1}\)栅极上得到的自动增益控制电压就增大了，Л1的屏流减少直流电压增高。正由于Л\(_{2}\)的阴极与Л1的屏极对直流而言是同电位的，于是Л\(_{2}\)的阴极直流电压（对地而言）也在这时增高了，但Л2栅极对地而言的直流电压并未变动，所以由于Л\(_{2}\)阴极直流电压的增高，就相对的增加了Л2栅极的负压。如果输入了一个弱讯号，Л\(_{1}\)栅极的自动增益控制电压将减小而使屏流增加，因而屏压减小，Л2阴极电压也同样减小，于是Л\(_{2}\)的负偏压也就减小了。由于Л2负偏压随着Л\(_{1}\)的负偏压增减而增减，于是就产生了自生的自动增益控制的作用。
电视接收机高频部分中的混频器和本地振荡器也通常使用着孪生三极管。图4是苏联的一种高频部分的标准设计（称为ПTП－1）。我国北京牌、苏联“红宝石”“记录”牌等电视机都采用这种高频部分。图4Л\(_{1}\)-2（6H3П）右边三极管作为本地振荡，左边三极管为混频。高放级用Л1-1（6H3П）采用了上述的“阴地——栅地”电路。
本地振荡器采用着三点电容式振荡电路，C\(_{1}\)-18为半可变电容器，有输引至机外常和波道选择开关同轴，在接收时可以调节本地振荡的频率以得最清晰之图像和声音。
ПTП－1的混频器是采用同栅输入混频方式，就是讯号电压和本地振荡电压都输入同一个栅极。高频放大器的输出线圈（如图中的L\(_{1}\)-19）、本地振荡线圈（L1-20）和混频栅极线圈（L\(_{1}\)-21），绕在同一个线圈管上（К－1Г），以使放大了的讯号电压和本地振荡电压均能感应于混频器的栅极线圈上，经过混频后的中频讯号电压经由C1-24，L\(_{1}\)-43，L1-44。和C\(_{1}\)-26组成的低通滤波器以通过27.75—34.25兆周的中频讯号电压。
图4中的L\(_{1－46}\)和L1－47为灯丝阻流圈，C\(_{1－6}\)，C1－21，C\(_{1－22}\)，C1－23，C\(_{1－27}\)和C1－25均为傍路电容器。

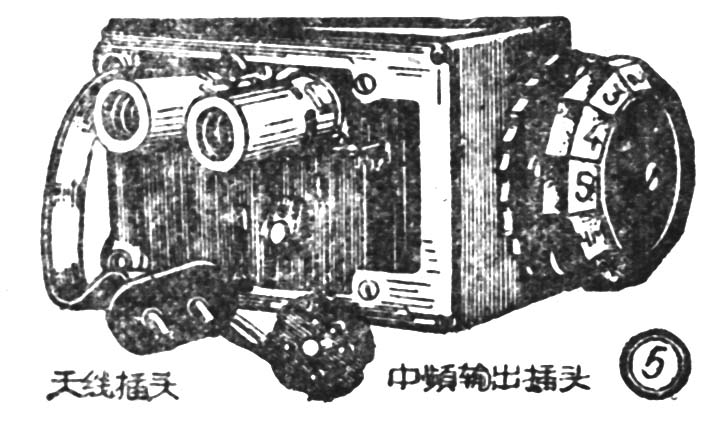

电视接收机的高频部分，通常都装成一个整体，用滚筒式转换开关，转换接收的波道，各波道的线圈（天线线圈К-1А等，及振荡线圈К－1Г等）均装于滚筒的圆柱面上，转动滚筒使各相应的线圈的接触点与固定簧片相接触，接通电路，在滚筒内常常还装有调频广播的线圈（ЧМ-1А，及ЧМ－1Г等）。（如图5、6）
高频部分所使用的孪生三极管常用的有6H3П、6BQ7及6J6等高频三极管。6H3П及6BQ7的栅极是镀金的，以减少栅极放射现象而使噪声减小。用这样的电子管接成“阴地——栅地”式高放电路时，其噪声可较五极管小3—5倍。而其增益则相当于一级五极管的增益，因此电视接收机的灵敏度就相对的提高了。（穆千圻）
