这里介绍的电子温度控制仪构造虽然简单，但就它的灵敏度和稳定性说，很适合于仪器上作温度控制之用，并从实验上得到证明。
这种仪器可以用来控制实验室的炉子、工厂的干燥箱以及暗房里的水热等的温度，它的优点是控制温度范围宽。

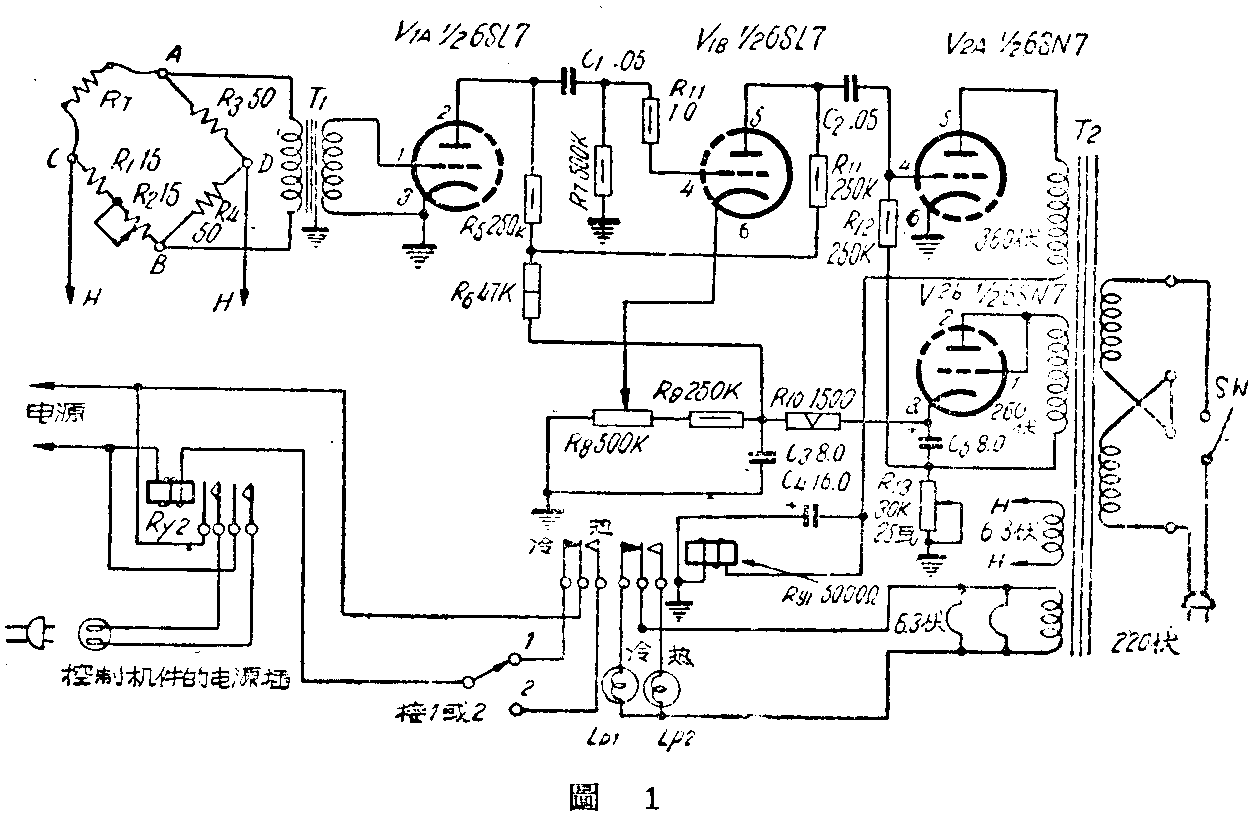

仪器怎样工作 这架仪器是利用电桥的原理工作的（见图1线路）。电阻R\(_{1}\)、R2、R\(_{3}\)、R4和R\(_{T}\)组成电桥的4个臂，R3和R\(_{4}\)是一对阻值衡等的电阻，当桥臂对角线C、D两点上加上一电压，如R1和R\(_{2}\)串联后的电阻等于RT（R\(_{T}\)系铜线或铂丝做成的热感应元件）时，电桥呈平衡状态，A、B端的电位差为零，没有输出。反之，A、B端就有电压输出加到变压器T1上。因此，调节R\(_{2}\)的阻值可以平衡由RT所引起的变化，控制A、B两端有无输出。
当A、B端有输出时，输出电压经V\(_{1}\)两级放大后加到V2A的的栅极上，抵销了部分栅偏压，使V\(_{2A}\)的屏流增大到足以使继电器Ry1吸动。利用R\(_{y1}\)的接点再接通另一继电器Ry2来启闭其它被控制机件的电源。
根据以上所说，我们将R\(_{T}\)置放在被控制温度的电炉内，用导线引出接到A、B点上。设未加热时炉子的温度是0℃，R2的阻值旋在最小（电阻为零），此时AC和CB两端间电阻都是15欧，正好取得平衡，AB两端无电流通过，继电器R\(_{y1}\)处于静止状态。要使电炉加热，可旋动R2到某一位置，使R\(_{1}\)加R2后（即CB两端间）的电阻大于R\(_{T}\)，此时电桥失去平衡，AB两端间即有电流通过，继电器Ry1吸动，R\(_{y2}\)接点闭合给电炉供电。当RT因温度上升而徐徐膨胀，电阻逐渐增加，直到它与R\(_{1}\)和R2串联后的阻值相等，取得平衡，AB两端间电流停止流通，V\(_{2A}\)的栅压增高，屏流截止，于是Ry1接点释放，切断R\(_{y2}\)电源。炉子断电后，温度开始下降，RT的阻值又小于R\(_{1}\)和R2串联后的阻值，于是R\(_{y1}\)、Ry2再度接通电源，继续给电炉供电。如此不断的接通和切断被控制机件的电源，就完成了自动控制温度的目的。
如果要控制暗房里的水热，可以将R\(_{T}\)放在暗房里洗片桶的显影液或定影液里，用多股导线引出到装在暗房外明亮处机件上的AC两端，由RT的热感电阻阻值的变化，而使机件控制洗片桶里加热器的电源，这样可方便地在明亮处控制暗房里的水热。
图中电位器R\(_{3}\)可用来调整V1B的栅极电位，以获得较高的灵敏度（一般接地电位）。
制作 热感应元件R\(_{T}\)系一灵敏的电阻温度计，根据不同的温度控制范围可以用铜、镍或铂金属丝绕制成不同的电阻，现列表如下：
控制温度范围 电阻材料 绕成的阻值（0℃时）
0—100℃ 英规45号漆包线 15欧
0—300℃ 0.2公厘纯镍丝 25欧
0—1000℃ 0.1公厘铂丝 25欧
-100—0℃ 0.1公厘铂丝 46欧
用上述金属线绕在宽10公厘长300公厘的云母片上，然后放在一根密封的用薄铜皮制成的保护管内，R\(_{T}\)保护管要相互绝缘，接线可从两端引出。
电阻R\(_{1}\)—R4必须采用线胀系数极小的材料，也就是说，在空气温度变化时，要求材料的电阻变化接近于零。因此我们用上海铜仁合金厂出品的英规29号漆包阻力丝（镍铜合金线，又称漆包冷丝），这种冷丝每公尺电阻约5欧，因此控制温度为0—100℃时，可取3公尺绕在线圈架上作R\(_{1}\)，又取3公尺密绕在14号漆包线上作R2，绕好后围成圆环，嵌装在一个胶木圆盘边缘的凹槽里，胶木盘中心装一能旋转的磷铜皮旋臂，使旋臂旋动时能和任一点的冷丝紧密接触。当然，和旋臂接触部分冷丝上的漆要用细砂布轻轻擦去。R\(_{2}\)如果自制困难，也可购买市上的线绕电阻（灯丝电位器）代替。
电阻R\(_{3}\)和R4各用英规29号漆包线10公尺绕成，绕时将线对折后再绕，这样绕成的就是所谓无感电阻，绕好后要在阻抗电桥上进行测量，一定要使R\(_{3}\)和R4的阻值完全相等。
T\(_{1}\)可用4平方公分的硅钢片（一般可用口径200公厘喇叭上用的输出变压器铁芯），用英规29号漆包线绕350圈作初级，另用45号线绕5000圈作次级，初、次级间绕一隔离屏蔽通地。
R\(_{y1}\)系直流灵敏继电器，线圈直流电阻为5千欧，在2—3毫安时吸放，上下误差不可大于5%。Ry2的工作电压、接点电流等，要根据被控制机件所用电压和电流而定。

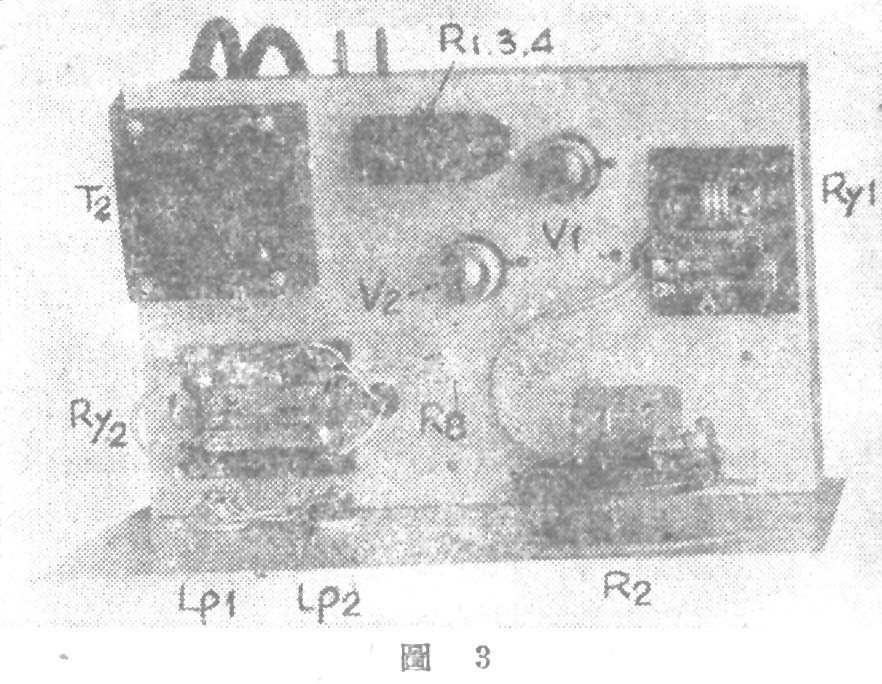

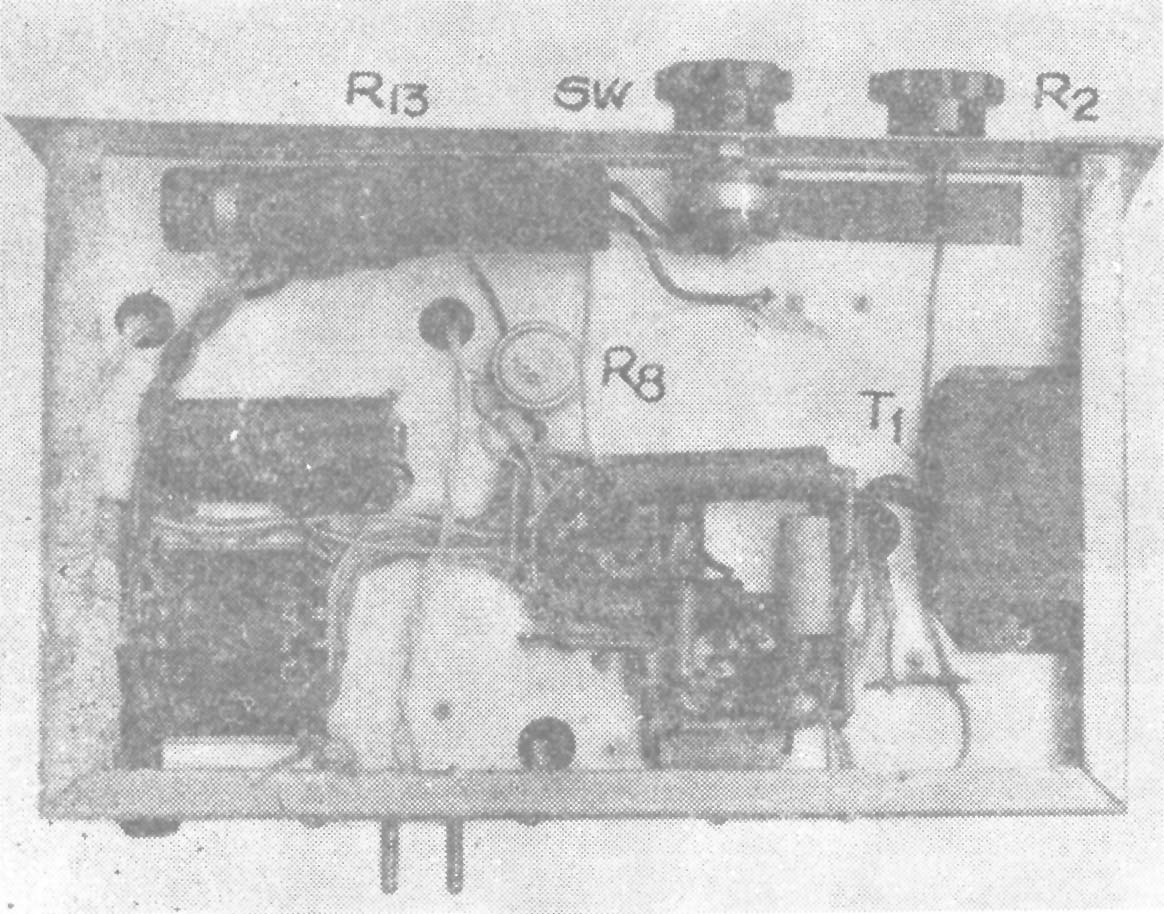

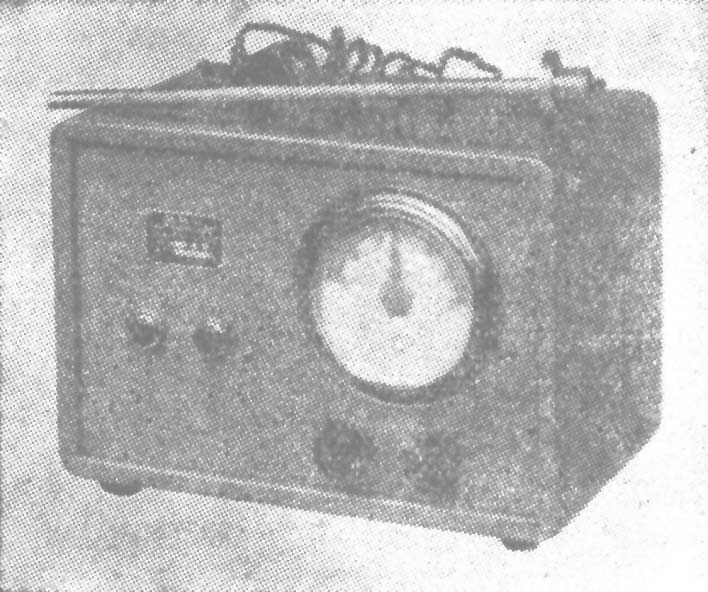

为了防止感应，T\(_{1}\)、T2和R\(_{y}\)可放得远些，T1可加一金属罩装在底板下面。照片（图2、3）上零件排列可供参考。
调整与校验 机件装妥后，先测一下T\(_{2}\)的次级电压，是否和图中相符，然后插上电子管V2，这时R\(_{y}\)不应吸动，再将V2A管栅极暂时接地，R\(_{y1}\)立即动作，这样表示V2管工作良好。否则应调整R\(_{13}\)的位置直到符合上述要求为止。
再插入V\(_{1}\)管，旋动R2到某一位置时获得一控制点，即R\(_{2}\)在这一点位置时，R1、R\(_{2}\)的串联阻值恰好和RT相等， AB两端无输出，这时R\(_{y1}\)释放。在确定R2的温度刻度时，例如要控制的温度范围为0—100℃，可把R\(_{T}\)放到已知温度为0℃的水里。调性R2得一控制点，这一点就是0℃，再把R\(_{T}\)放在温度为100℃的水里，调整R2又可得另一控制点为100℃。然后测R\(_{2}\)在这两点间的电阻，平均划分，即可得0—100℃的刻度。
如果校验时发现温度控制方向相反，可任意对掉T\(_{1}\)初次级的一个线头即可。
欲增加控制的温度范围时，可增加R\(_{2}\)的阻值，变换阻力线或增大R2的直径，也可以增大R\(_{1}\)，使温度起始控制点移动，获得较高的温度控制范围；同理，减小R1时可获得0℃以下的温度控制范围。
根据试验，铂丝在25欧（0℃）时，温度每升高50℃，阻值增加2.2欧，每下降50℃时，阻值减少2.2欧，因此，按照这样的规律变化可以延伸温度的刻度，得到高温和0℃以下的温度控制刻度。
这架仪器在控制0℃以下温度时，灵敏度为±0.5℃，0—100℃时为±1℃。
原线路图中R\(_{8}\)、R9数值似歉过大，R\(_{8}\)可改用10千欧，R9改用50千欧——编者（何基洪）
