1.灯丝电压过高会造成灯丝过热,电子管容易衰老失效,道理大家明白。反过来,一心想保护电子管,不把灯丝电压加足,照理说电子管寿命可以延长,但事实上不一定是这样,灯丝还会过热而失效!为什么?

2.收音机在使用时,有些电子管管壳热度很高,为什么?

3.电子管内尚存有残余气体时,气体电离作用的结果,玻泡与电极之间会充满美丽的光辉。但有些收信电子管工作时,有时在屏极或管泡内壁上也会发出一层薄薄的蓝光,为什么?(勤)

4.小李和老王合装一架5灯收音机,电源部分准备采用低频扼流圈滤波,他们手头正有两只扼流圈,一只是300亨,另一只是20亨的。小李知道电感愈大滤波作用愈好,要用300亨的,但老王指出这样做不能得到预期的效果,为什么?(刘宝璋)

第2期“为什么”答案

1.人体和交流电源导线之间有一定的电容存在,这个电容容量很小,但足以使栅极上加上一个电压,经放大后便从喇叭里发出很大的声音。譬如人体对220伏电源线的电容大约只有1微微法。这一微小的电容对频率为50周的交流电所呈现的阻抗约为3×10\(^{9}\)欧。如果输入电子管的栅漏电阻等于1兆欧,当你用手触及栅极时,就等于把电源线的电压加在由一个3×109欧和一个10\(^{6}\)欧阻抗构成的分压器上,电子管的栅极与这一分压器阻抗较小的一端相接,因此分得万分之三的电源电压,即0.07伏上下。通常收音机放唱片时,从拾音器里得到的电压不过是0.1—0.2伏,因而这个0.07伏电压就足以使喇叭发出很响的声音。在没有或远离交流电源线的地方,用手摸触电池式收音机的低频放大器输入端,不会产生这样的叫声。这一现象也帮助我们了解上面的解释是对的。

2.6SQ7所用的栅漏电阻阻值很高,一般为5兆欧上下。陈旧的电子管内部栅极和阴极间绝缘多半不很好。当栅漏开路时,如果(栅阴极间)有10兆欧以下的漏电,便可以使低放级仍能工作发音。

3.线圈在工作时,本身附近有它的磁力线分布,如果贴近金属底板,部分磁力线便会在底板上产生涡流,使电能量受到损失。

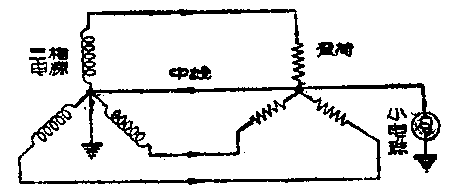

4.由照明电力网路接到用户的电源线是采用三相Y式接法的,用户是从线路中的一路取得电源(见附图)。如果三个线路的负荷是平衡的话,在中线(“地气”线)上是没有电流的。但各路用户的用电情况不一,不能绝对平衡,中级上就有微量电流流过,这电流并随不平衡程度的增加而增大,所以小电珠接在里面可以发光。这是一种不正常现象,有时电流大了还会发生危险,因此不可以对这种现象作任何利用的尝试。

图1
图1 🔍原图 (450×193)

5.喇叭纸盆边缘都有摺沟,是为了改善纸盆粘贴在铁架上的悬系性能,减轻弹性,这样可以降低扬声器的潜振频率,放宽它的频率响应。有些低盆中央部分还有摺纹,是为了消除喇叭的参变谐振。因为有些喇叭在承受的功率提高时,纸盆表面会产生某些频率的振动,发出“必剥”的声音,压上摺纹,可以改变纸盆的参数,消除这种声音。
