随着工农业生产的大跃进,广大群众收听广播的要求更为迫切了, 但是市场上的五灯收音机还不是广大群众都有条件购买的。这里介绍我们试装的一具经济的两灯机，造价低，很适合爱好者自制和广大群众使用。

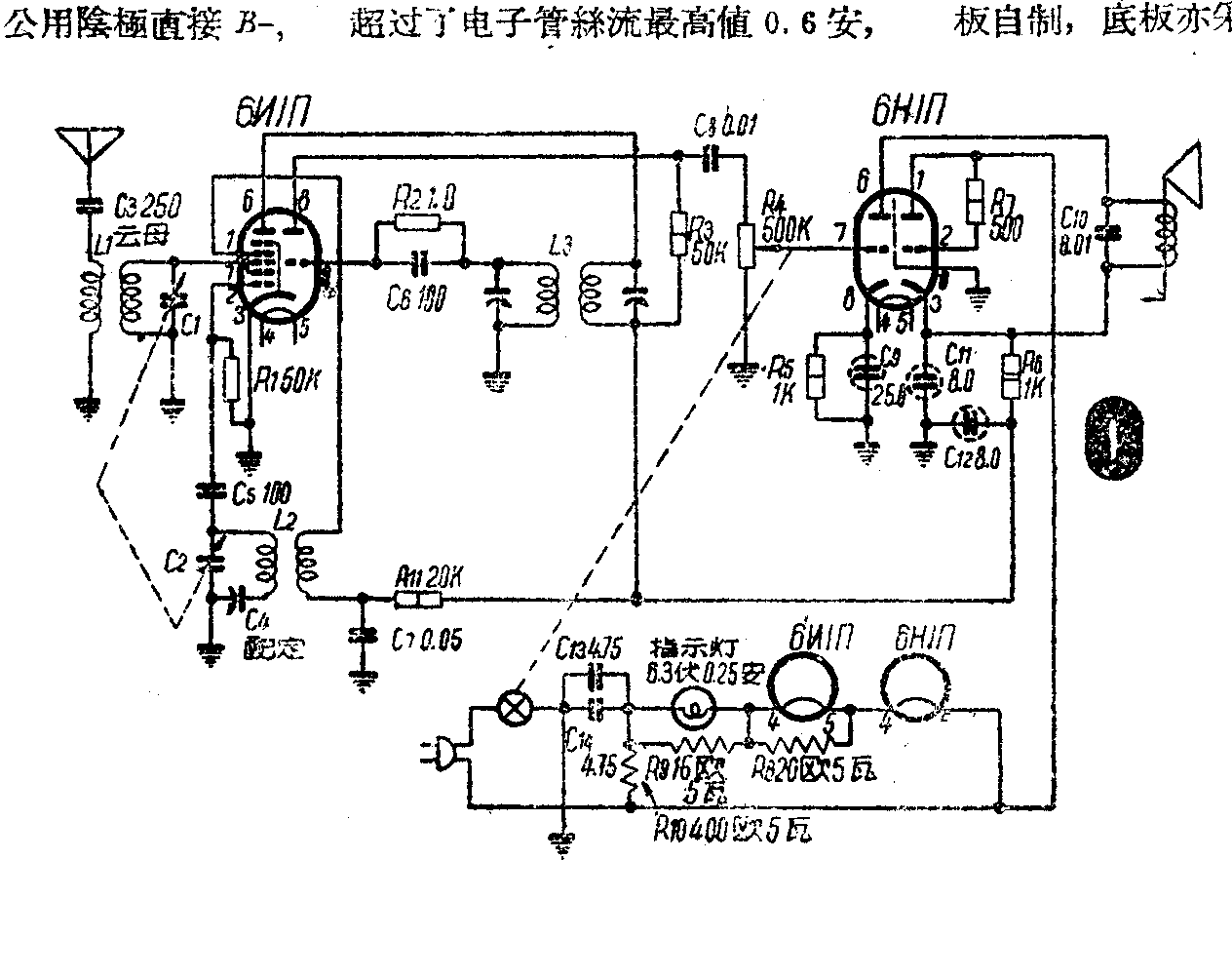

电路的选择：为了贯彻又好又省的原则，我们采用了两只复合电子管6И1П和6H1П。把6И1П的七极部分作变频级，三极部分作检波和低放。为了避免七极和三极部分的互相牵制，把公用阴极直接B-，七极部分的帘栅极改作本地振荡级的振荡屏极。6H1П的一个三极部分作强力低放，推动一只8寸舌簧喇叭；另一个三极部分作整流级如图1。在这个电路里未用任何电源变压器，供整流管的交流高压直接取自220伏交流电源。电子管灯丝和指示小电珠是串联起来的，利用两只4.75微法的日光灯电容器并联后串联在回路里来作降压。6И1П和6H1П的灯丝电流不相同，6И1П为0.3安，6H1П为0.6安，小电珠规格不一，这里用的是公明牌6.3伏电流0.25安。各管电流不一致，串联后还须各加分流电阻以求统一。另外小电珠串在B-端较好，可起保护电子管的作用。整个灯丝回路总阻为
Z=\(\sqrt{R}\)\(^{2}\)+X\(_{c}\)2
由于电容器对50周交流电的容抗很大，灯丝电阻可以忽略不计，所以Z便约等于X\(_{c}\)，这样
X\(_{c}\)=\(\frac{1}{2πfc}\)=10\(^{6}\);2×3.14×50×9.5=335欧
交流电源为220伏时,通过电流为
I=\(\frac{E}{R}\)=220;335=0.65安强
超过了电子管丝流最高值0.6安，必须在6И1П和小电珠上各跨接分流电阻20欧和15欧，并在容电器以后的回路内并联400欧2瓦的分流电阻。这些电阻可以用阻力线自绕，也可购适当的电阻并联使用。灯丝回路内如不用日光灯电容器串联降压，也可以同值电阻代替。两只电子管和一只小电珠的电压总和为20伏，这只电阻的功率应为
W=E×A=（220-20）×0.6=120瓦
但是电容器在交流电路中不消耗电力，比用电阻降压省电，并可长时间开启，不受温度限制。机内各线圈都是常见的成品。L\(_{1}\)和L2是一付美通552中波段线圈，L\(_{3}\)是一只输出级的465千周中周变压器，如用输入级的一只，必须把初级和次级线圈拉近一点，才能得到适当的灵敏度。

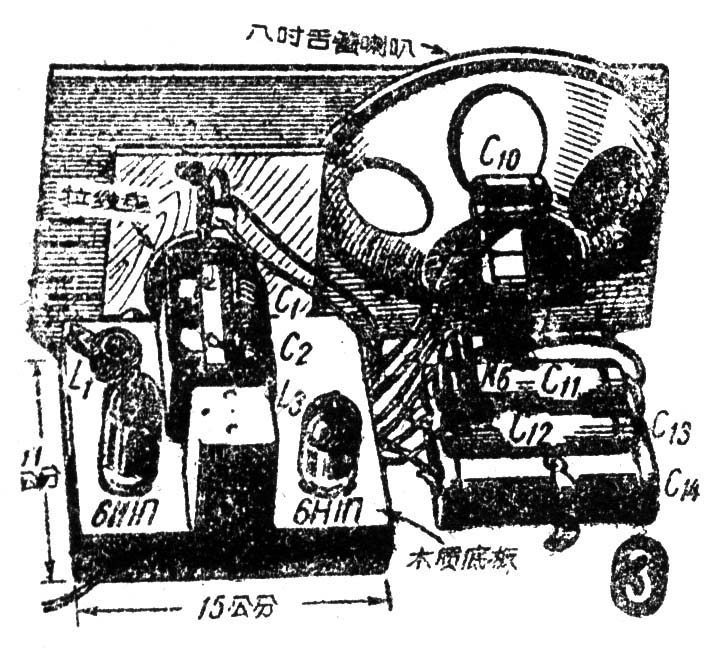

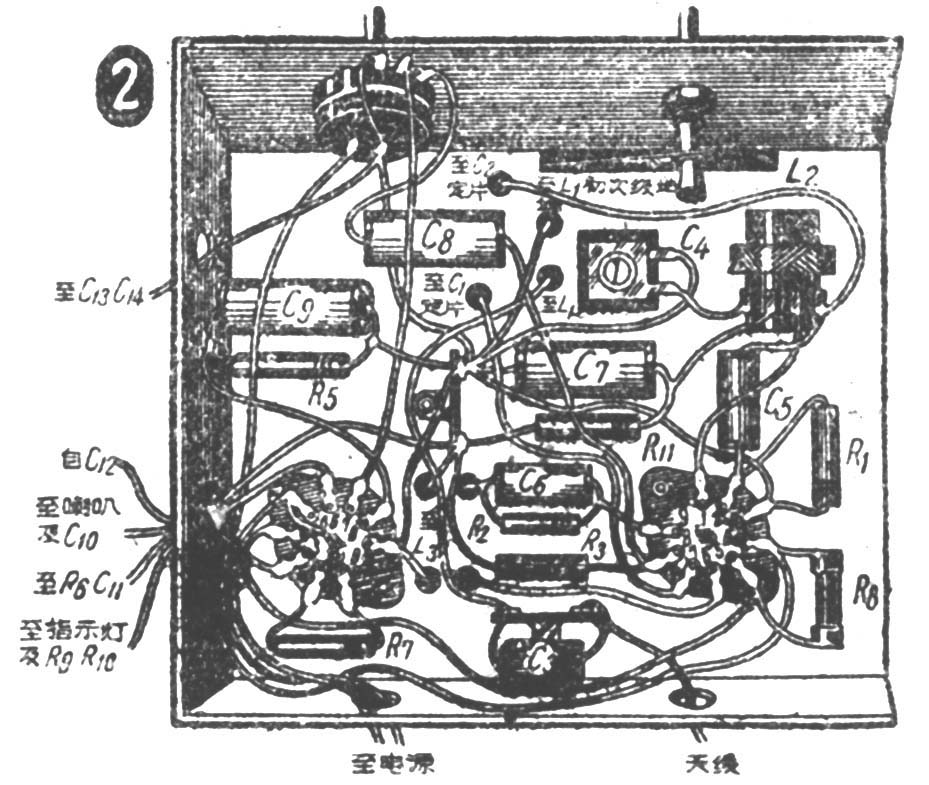

装制和校验：成品机壳和金属底板价值较昂，故机箱系用木三合板自制，底板亦采用三合板做成，除为节省外，还因它不导电，不易引起触电，但在装制时应注意除B-外，其他线头不宜触及木板，否则容易漏电，潮湿地区尤甚。另外在天线中串联一只250微微法云母电容器，以保安全。日光灯电容器及滤波电容器体积较大，装在箱内舌簧喇叭后面的底板旁边，这样底板可以做得很小，底板上面只须容纳一只双连可变电容器，一只中周变压器，两只电子管，和一只天地线圈。
灯丝电路装妥后，可先接上电源测定灯丝电压是否正常合适。首先检查日光灯电容器是否完好，试验方法是直接把220伏交流电源与电容器接起来，检查其放电火花及耐压情况。等放电完毕后，再串接好电子管, 然后接上交流电源，注意灯丝亮度,并测量丝极两端电压，如果各电子管电压不一样时，应进行调整，使其一致。全部电路竣工后，开启电源开关，加大音量控制，约一分钟后便可听到喇叭中有微弱的交流声，转动双连电容器便可收到播音。这时调整中周变压器，至音量最大；再先调谐至550千周一端，调整C\(_{4}\)及C2上的补偿电容器来确定频率度数，再调谐到1600千周一端调整C\(_{1}\)的补偿电容至灵敏度最高，这样返复两次即可，注意动作要缓慢细致。另外由于B-直通电源，必须随时注意安全。
收听效果：此机只须接一公尺长的垂线作天线，在西安地区收听本地四个不同频率的播音，声音很清晰，音量输出为0.05至0.1瓦。如接上20公尺长室外天线，白天能直接收到中央台，晚间还能收到湖北、山东、江苏等地的广播。
（这具收音机在电源供给方面未用任何变压器，利用日光灯电容器和电阻把电子管丝极直接串接在交流电源回路里。这是它的特点。但是两只日光灯电容器的代价并不便宜，而且在这样线路里，开机时电源电压的脉冲峰值很高，对电子管的使用寿命来说，是有危险的。因此这一办法作为一种方法来学习参考是很好的，在实际仿制时，仍以采用一只6伏电铃变压器来燃点灯丝，比较安全适宜。——编者 （陈灏康）
