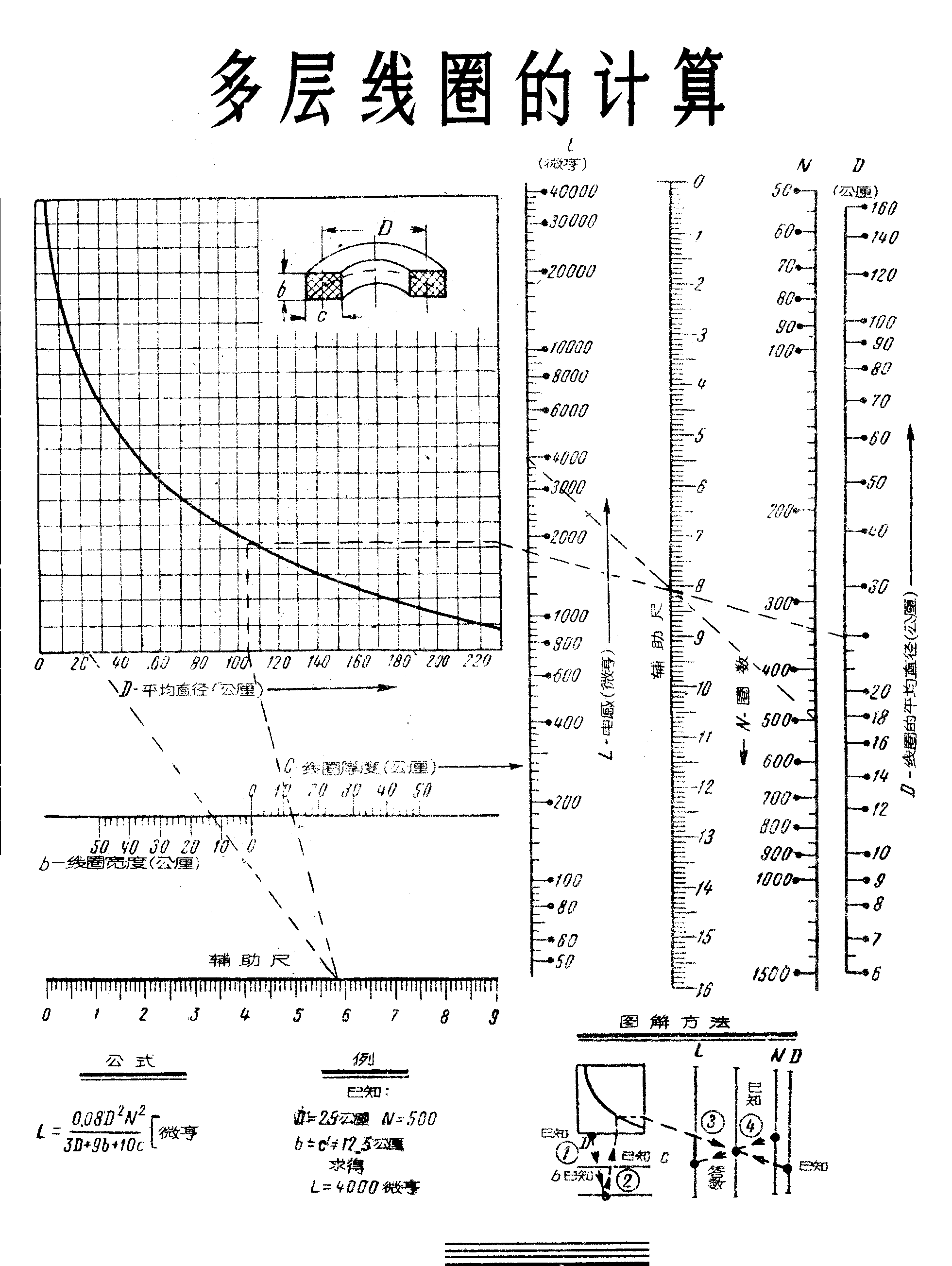

本期图表可以表示多层线圈的尺寸、圈数与电感间的关系。今举下例说明用法：多层线圈的圈数为500，线圈的平均直径为25公厘，宽度厚度各为12.5公厘，试求此线圈的电感量。
求法在曲线图横坐标上定出线圈平均直径值D=25公厘，在b尺上定出线圈宽度值b=12.5公厘，经过二点作直线延长与下面的横辅助尺相交，经过交点返回与“线圈厚度”的尺上c=12.5公厘的点作直线再延长回至曲线图横坐标上作一点，向上作垂线至曲线，从曲线上的点向右引水平线至曲线图的右界线上。另在最右方垂直尺上再定出线圈的平均直径D=25公厘，从此点与曲线图右界线上的点作直线，此直线截垂直辅助尺于某点。再在N尺上定出已知的线圈圈数N=500，经此点与垂直辅助尺的点作直线，延长至与L尺相交，即得答数线圈的电感量为L=4000微亨。
