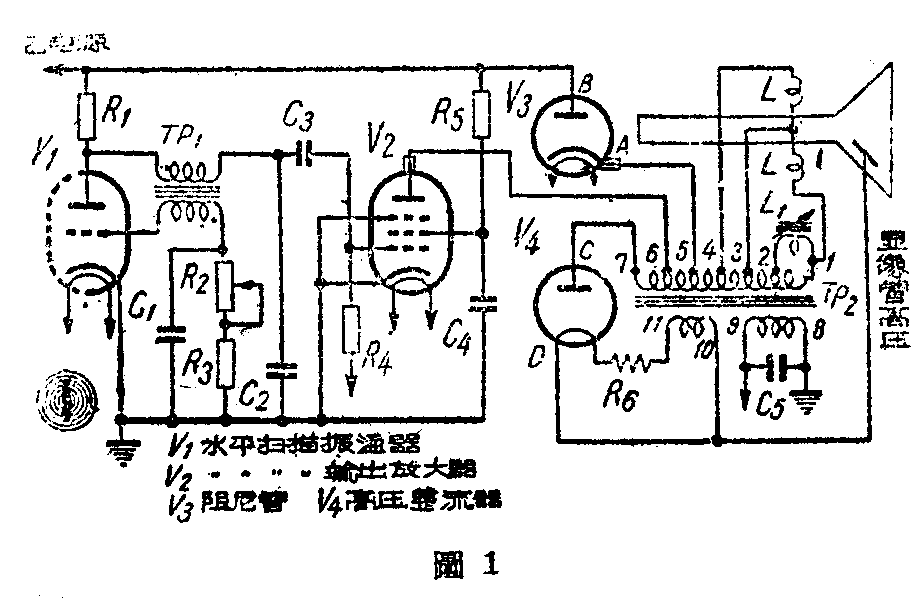

一般电视接收机，显象管的屏极电压（下简称高压）为10千伏左右的高正电压（如北京牌接收机12—14千伏）使电子束以高速撞击荧光屏，这个高压是使屏幕发亮条件之一。这里单谈谈怎样检查和修理高压部分的故障。图1是一个典型的高压部分，我们知道在电视接收机显象管屏极的高压，普遍都利用水平扫描输出级回扫时在V\(_{2}\)屏极电感上会出现极大的正的脉冲电压，在变压器TP2上再加上一个升压圈，把这个提高了的脉冲电压再经过一个整流管，则得到所需要的正的高电压（见图1）。从图1也能看到V\(_{4}\)管的灯丝电压，也是在TP2的次级绕上一组线圈耦合取得的，所以包括V\(_{1}\)、V2、V\(_{3}\)等电路在正常的情况下，V4才能工作。检查有无高压及其值之大小，最好用高压电压表测量。如果没有高电压表的话。可采用简单测试办法，用绝缘良好比较长一些的起子，接近显象管的高压端（高压线插），使起子尖端与高压端之间放电：而根据放电火花之长短，推测电压的高低。如距离10公厘程度能放电，约有10千伏，15公厘程度，约有15千伏。用这个方法一试，没有火花，甚至用起子的尖端和高压端短路，也没有一点火花产生，则说明V\(_{4}\)管无高压输出。检查毛病，可先从V1开始，看间歇振荡电路是否正常，该振荡器的频率较高。用耳朵静听，在正常工作时能听到TP\(_{1}\)变压器铁心所产生的微小哼声。如果用手来回旋动R2（普通称水平同步钮）也听不到一点声音，则可能V\(_{1}\)电路有问题，可检查R1、TP\(_{1}\)和V1管等另件是否良好及各极电压是否正常。如果能听到TP\(_{1}\)有哼声，说明V1部分在工作，再往下检查扫描输出级，同样检查该电路的元件和各极电压是否正常以外，尚须注意V\(_{3}\)和V4管是否良好，V\(_{3}\)是阻尼管，在这里它除了消除输出变压器的振荡以外，还起着倍压作用，所以V3一坏就会影响V\(_{2}\)级的工作。在检查V4时，先考虑V\(_{4}\)上有无屏压（这是脉冲的高压，也可用放电的办法测试），如果有屏压，放电火花的距离也不算小，而V4不亮则检查V\(_{4}\)的灯丝及R6是否良好（R6,1—3欧）。

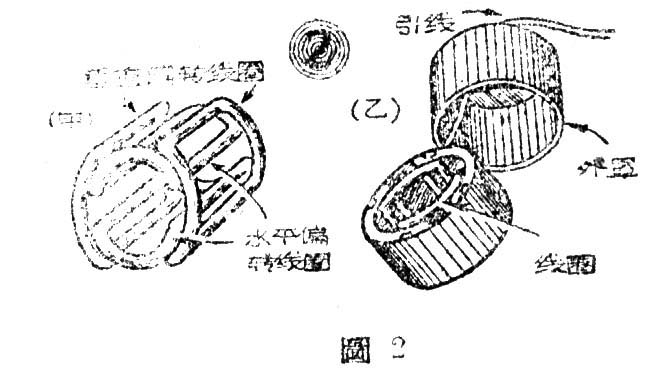

在修理中，常遇到L和TP\(_{2}\)的一些毛病；水平偏转和垂直偏转线圈，相互垂直而两线圈又靠得很紧地装在园柱截面形的铁轭内(见图2甲、乙）。如果制造时两线圈之间的绝缘不良和漆包线质量不佳，则容易造成线圈短路和L本身局部短路的现象。L和L1短路，就把乙电源与地短路（见图3甲、乙）。这种情况一般说比较好找，但有时也不是这么简单。在没有电源时，用欧姆表测A、B点与地之间（见图1）根本量不出来有短路的现象，而只有在L上有了乙电源后，迫使两线圈绝缘不良处碰在一起，电源刚开的瞬时，有时A、B点与地之间，电压很正常，但随着时间电压很快的降低，保持非常小的电压值。此时如果发现V\(_{3}\)和电源整流管极度高热（时间稍长些屏极也会发红），说明短路毛病出于A点部分，可将L引出线去掉一试，如偏转圈上接有插头，则把插头拔下一试，见图3甲、乙。这样试后，A、B点的电压正常了，说明L和L1有故障，把它拆下找出绝缘不良处进行修理。L本身发生局部短路时，测试高压很微小（看短路的情况怎样，严重时非常微小，甚至无电压）。但当TP\(_{2}\)发生局部短路时，情况和L发生时一样，所以如果其它电路无故障而V4C、D两点的电压都很微小，则说明L和TP2二者间必有一者有短路现象，要确定属于谁的故障，和上方法一样把L的插头拔下一试。如果电压大了（在正常情况，L插头拔下比按上L时高压要小些，同时当L\(_{1}\)插头拔下时最好将亮度旋钮旋至最小处，以免电子束集中一点射在屏幕上），说明故障发生在L上，用上方法进行修理。相反拔下插头仍无效，则故障在变压器上。在确实断定TP2内部有短路现象前，应把TP\(_{2}\)上的负荷电路及元件检查清楚，看故障是否出在外部。如TP2有毛病，将它拆下，照原来规格绕制，或换上一个成品（北京牌接收机L和TP\(_{2}\)各组直流电阻见图3甲、乙，供修理时参考。但由于各厂出品的规格不一，以及局部短路的情况严重与否，用欧姆表来测量，有时很难确定）。
另外，由于V\(_{4}\)管的输出电压非常高，所以这部分的引线和接触点需要绝缘良好并十分牢固，否则也会引起各色各样的故障。(朱光照)
