自制的电吉他

吉他（六弦琴）是一种音色优美的乐器，但发出的声音较轻，在人数较多的音乐会或联欢会上公开演奏时，很难使每一个听众听清。

吉他发出的音调最低是80周，最高是4096周。利用扩音机把话筒放在吉他的共鸣箱上，虽说也可以把声音放大，但受到话筒频率响应的限止，发出的声音就不能那样平阔，弹低音时音色模糊，高音时音量又显得微弱。另外，用话筒扩音时，音量开得稍大也容易引起回授啸叫。

为了消除上面的弊病，试制了一架吉他，试听结果，它的音色清脆柔和，音量也可以任意调节。

我们知道移动线圈来截割磁力线或变化磁力线来拂掠线圈，在线圈两端同样可以产生交流电压。电吉他是采用后者的原理。将6个线圈放在U形磁铁的磁场内，再将钢丝琴弦穿过磁铁的磁场，拨动琴弦改变拂掠线圈的磁力线，线圈两端就产生和弦琴振功频率一致的音频电压，把这个电压接到扩音机的输入端加以放大，就可以听到宏亮的声音。在线圈两端接有0.01微法的电容器C\(_{1}\)和50千欧的电位器R2（图1），频率越高，C\(_{1}\)的阻抗越小，高音衰减越大，用R2配合调节，可以任意调整音调。电位器R\(_{1}\)是500千欧的音量控制器；J是输出插孔。

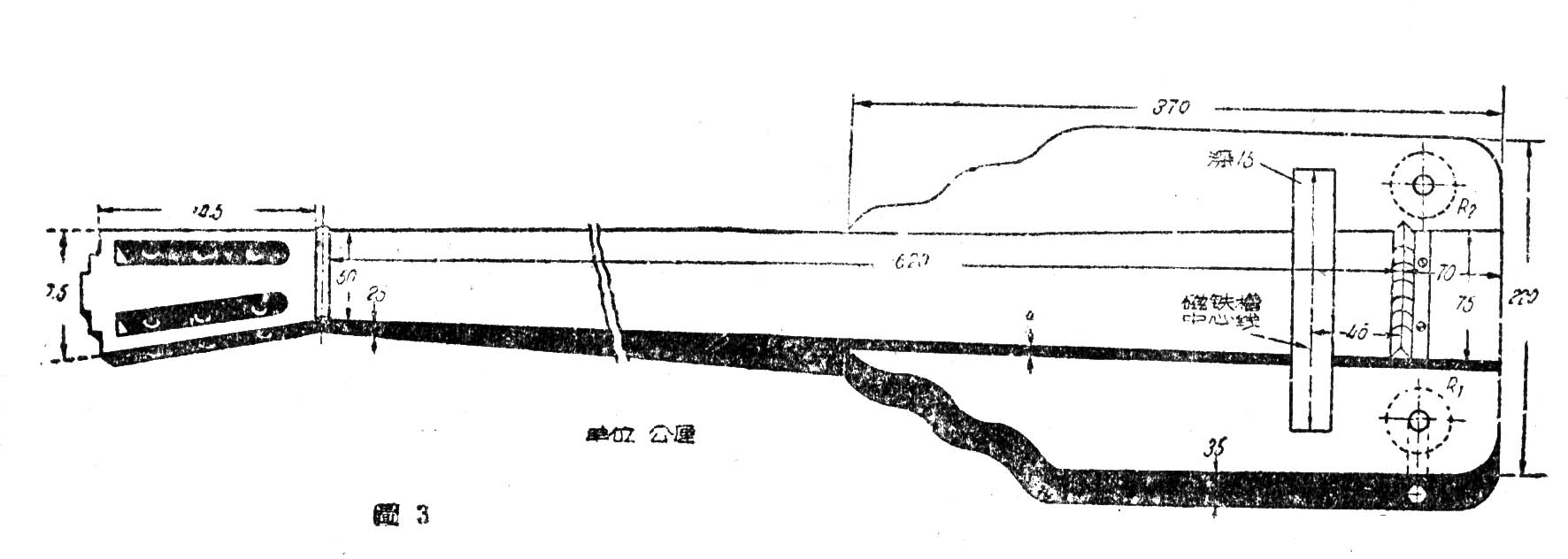

选干燥而坚固的松木或枫木一块（潮湿的易干裂，或由于琴弦的拉力，琴颈易弯曲），按图3仿照一般吉他外形制成琴板。在琴板背面两侧挖两个能放入电位器的大洞，电位器旋轴穿出琴板加以固定。再在琴板左侧挖一个装输出插孔的孔, 这个孔要用烧红的铁条和装R\(_{1}\)、R2以及琴板中间装线圈的部分打通，以便接线。琴内接线必须用隔离线，以防人体感应，产生交流声。插口J是装在金属板上，再把金属板镶嵌在琴的左测孔中。另外，按照磁铁尺寸，用金属做一个隔离罩，把磁铁和线圈连同电容器一并罩起来通地。

上面各部分做好后，可以绕制线圈了。

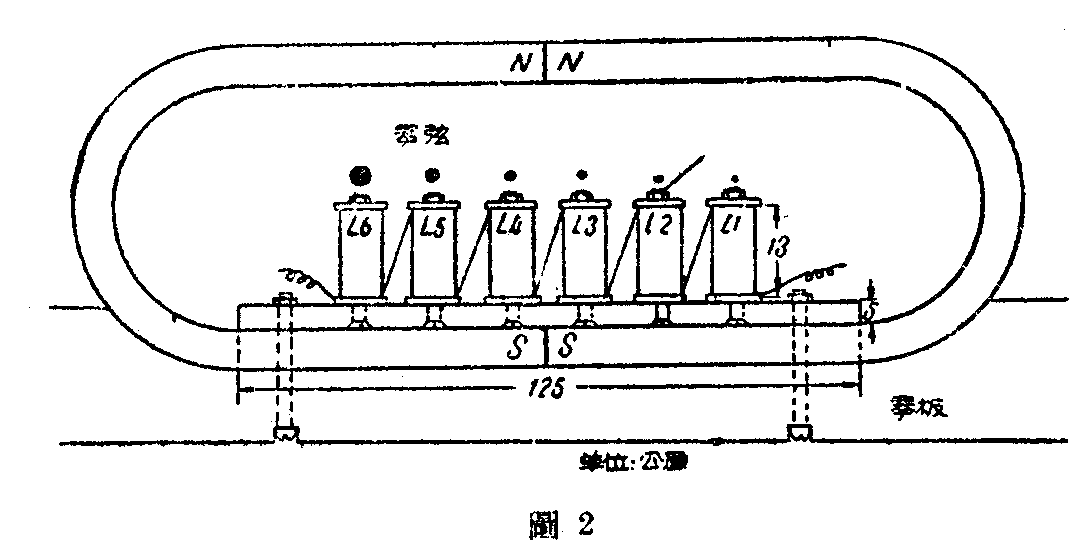

线圈框可用厚板或胶木，内径4公厘，由图2可知，6个线圈是平行排列在两块U形磁铁上，由于磁铁中部磁力强，两端磁力弱，而且6个琴弦的振动频率不同，所以各线圈的线号和圈数也不相同。现将试验后的线圈圈数和线号列表如下：

线圈绕好后，一定要用铁螺丝固定在具有高导磁率的接极软铁上。再把接极软铁和磁铁用螺丝整齐而紧密地装在琴板的磁铁槽内。要注意的是两块U形磁铁一定要南极对南极，北极对北极的联在一起。

琴颈上用白漆画的横线（见照片）叫音格，各格的音阶不同。画格的方法有两种：1、照普通吉他画，2、将吉他装上E弦，输出插孔用隔离线和扩音机输入插孔相联，弹动E弦使和钢琴E键音相同；按下钢琴F键G键，用音棍滑动琴弦决定与F键G键音相同一点的琴弦位置，然后在琴颈上逐一画出音格。（曲敬祯）
