无线电爱好者初次试装电子管收音机的时候，对电子管的符号和管座接线图往往感到不大好辨认，动手装置时会发生困难。这里就我国目前一般通常用的电子管谈一下这些问题。

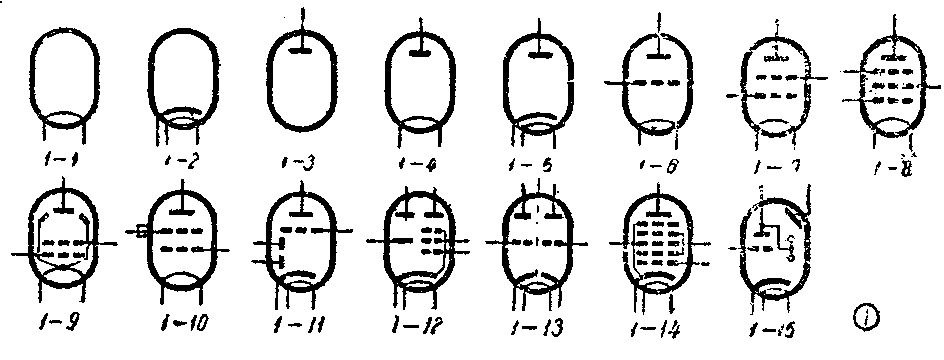

电子管第一个主要部分是灯丝（图1-1），它是发射电子的泉源；用交流电燃点灯丝的，为了避免交流电变化对屏流的影响而在灯丝的外面套上一个阴极（图1-2），它被灯丝间接加热后发射电子；有时为了简化线路图，只画出阴极而把灯丝省略了，但在实际接线时，灯丝仍须接到灯丝电源去。电子管的第二个主要部分是屏极，它是吸取从阴极而来的电子成为屏流的（图1—3）。二极管就是具有一个屏极和丝极的电子管（图1-4，5）。现在常用的收信、放大电子管中，绝大部分都是有栅极的，图1-6是带有一个控制栅的三极管，它比上面二极管多了一个栅极。四极管又比三极管多了一帘栅（图1-7）；它常被加上正电压，主要是提高控制栅的效率和减小极间电容，从符号上看，靠近阴极（或灯丝）的是控制栅，控制栅的上面是帘栅；五极管是在帘栅和屏极之间多加一个抑制栅来防止二次电子放射的影响。栅极多了，符号上为了方便起见，这些栅极的表示方法是从近阴极处数起，控制栅称为第一栅，帘栅称为第二栅，抑制栅称为第三栅（图1-8）；有些电子管的抑制栅已在管内和阴极连接，有的则是自行引出，后者装置时需要连接。此外还有集射式四极管，在一般用途上常认为和五极管很相似，只是没有抑制栅而有一对集射屏和阴极连接（图1-9）。
上面仅指一般常用电子管的符号，也有不少例外的，如北京牌1Э1П四极管, 它的第一栅是接正电压的空间电荷栅，第二栅才是控制栅（图1-10)。此外，我们还可以碰到许多所谓复合管，管内包括两个或两个以上的电子管。图1-11是一个双二极三极管，有两组二极管和一组三极管，共用一个公共阴极（如电工牌6SQ7GT)，图1-12是三极五极管(如6F7），图1-13是双三极管，各有一个独立的阴极，两组之间并加有屏蔽（如北京牌6H1П）。这些电子管虽是合组而成的复合管，但是各自仍有独立的作用。还有些常见的多极管如电工牌6SA7GT和北京牌6A2Y都是一个七极管（图1—14），第一栅是振荡栅，二、四栅相连（屏栅和帘栅），第三栅是信号栅，第五栅是抑制栅。最后提一下一个有趣的电子管就是通常叫电眼的影示管, 它以一个美丽的荧光屏来指示收音机的调谐情况，里面有一个三极组，屏极连接一个控制棒，能随加入电压的变化使电子靶（荧光屏）显出影子来。如北京牌6E1П就是这样的一种电子管（图1—15）。这种电子管也有无三极组的或具有两个控制棒的。
各种程式的电子管都各有独自的管脚排列，这些都根据电子管的型号以管座接线图来表示，可以在电子管手册等一类的工具书上面查出来。看管座接线图的时候，是从电子管的底部朝上看的（即以收音机底盘翻过来的方向看），这样可以方便焊接。接到电子管的接线是焊接在管座上各个相应插孔的接头上，将电子管插入管座，线路便接通了。
常用电子管管座的类型大致分作下面几类:

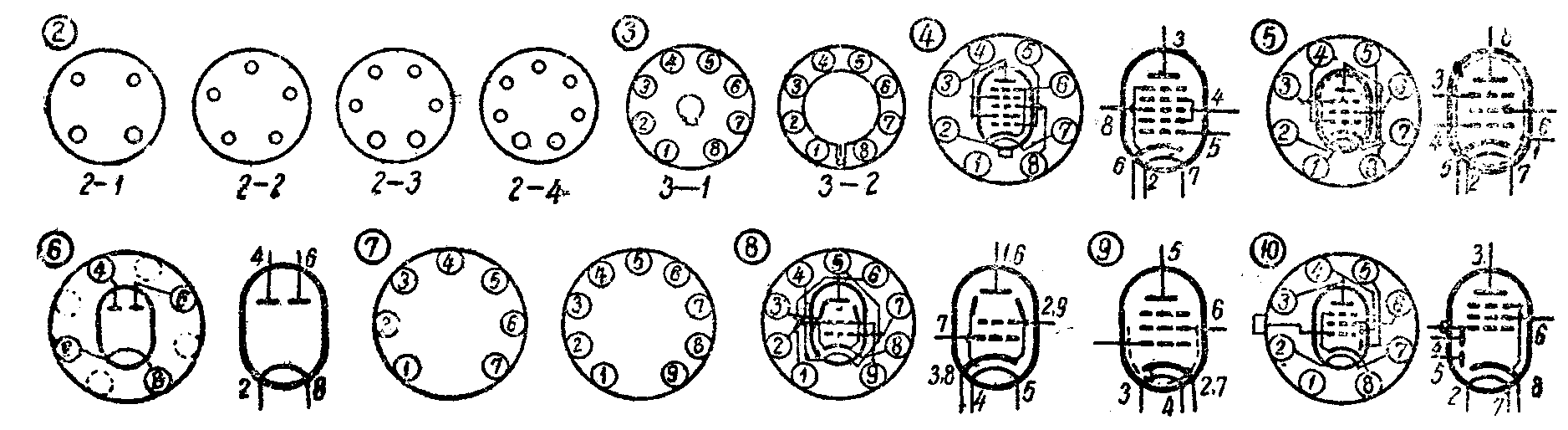

老式玻璃式电子管管脚有四脚式、五脚式、六脚式、七脚式的数种（图2），除了五脚式的各个管脚（管孔）直径相同外，其它四、六、七脚式的管座都有两个直径较大的管脚，那就是灯丝。有的电子管还在这两个粗管脚的中间标有一个箭头，可以用它作为标志插入管座。例如我国目前还在生产的12F、80、57和58等都是使用这一类的管座。
后来较为改进的管子都采用同一式样的八脚管座（图3-1），金属管、G式管、GT式管（苏式C型管）都是用这一类型的管座。它的特点是八只脚均匀地排列在一个圆周上，管腰下有一根对正键，上面有一条凸槽，将它和管座上的键孔对正，电子管便可以正确地插入。这八只脚都编有一定的号码,从键孔的左面数起第一脚为1，挨次顺时针的方向数去至最后一只为8。这样在线路图上电子管符号的旁边写上了管脚号码，焊接时就毋须查阅管座接线图。图4就是以6SA7为例的对照图。金属管的铁外壳和一些管子的金属管腰或是玻璃泡上喷有金属漆层的，这些地方都和第一脚连接，装置时将它通机壳（地），可以起隔离作用，这一层隔离物通常以虚线表示(图5）。
有些电子管不是八只脚都能用得上的，其中有些没有用途的空脚就留空了一个位置，例如图6是5Y3GT的管座接线图，虽只有四只脚，但仍使用八脚管座。
自锁式管也是八脚的，有八只针管形小脚，特点是对正键下端有一环小槽，电子管插入管座后，这一环小槽就被管座中央金属套下端的弹簧圈锁住，不易脱出，管脚编号的次序和上述的八脚式相同（图3-2）。管座的锁套插入对正键后就和金属的管腰接通, 将它通地就起隔离作用。
国产花生管在无线电爱好者中最常用的是七脚和九脚两种,管脚都排列在一个圆周上，圆弧的一段缺去一脚的位置留出一个缺口，接线和插入电子管时可以此作为标志（图7）。管脚的编号是从缺口的左端第一脚开始为1，也是顺时针方向排列到7（或9）,在线路图上也可注上这些号码，按号接线。其中有些管子一个电极往往接在两个管脚上，如图8的6П1П的3和8脚都是阴极、1和6脚都是屏极等等，接线时可以按零件排列的情况焊在较近的一只脚上，也可两脚都同时用上。
某些国产花生管内底部有一块金属小圆片，叫做芯柱隔离片，和阴极相连（如6Ж1П等），如果配合用带有隔离芯柱的管座而将芯柱通地，也可起隔离作用, 这块隔离片在符号上也用虚线表示（图9）。图1—13的屏蔽是隔离两组电子管的，这一只脚也应通地。
有些电子管带有一个管帽，收信管中多是控制栅（大功率电子管有时是屏极），图10是电工牌6Б8C的符号及管座图，图上绘出了管帽的符号和接线，焊接时应将接线焊在特制的栅帽上再套到管帽去，不要将接线直接焊在管顶,因为这样很容易使玻泡受热破裂或引线脱焊，这样做取下电子管时也不方便。
影示管的管座都用支架支起，使它的荧光屏露在收音机外，让人看到。例如6E5C是顶部伸出来的,6E1П是露出半身，而且多数还是倒放。
上面所说的仅是我国无线电爱好者所常用的收信、放大电子管的管座型式。在欧洲还流行着许多其它型式的管座，因为用途较少,这里就从略了。（徐疾）
