6Ж5П型高频锐截止四极管

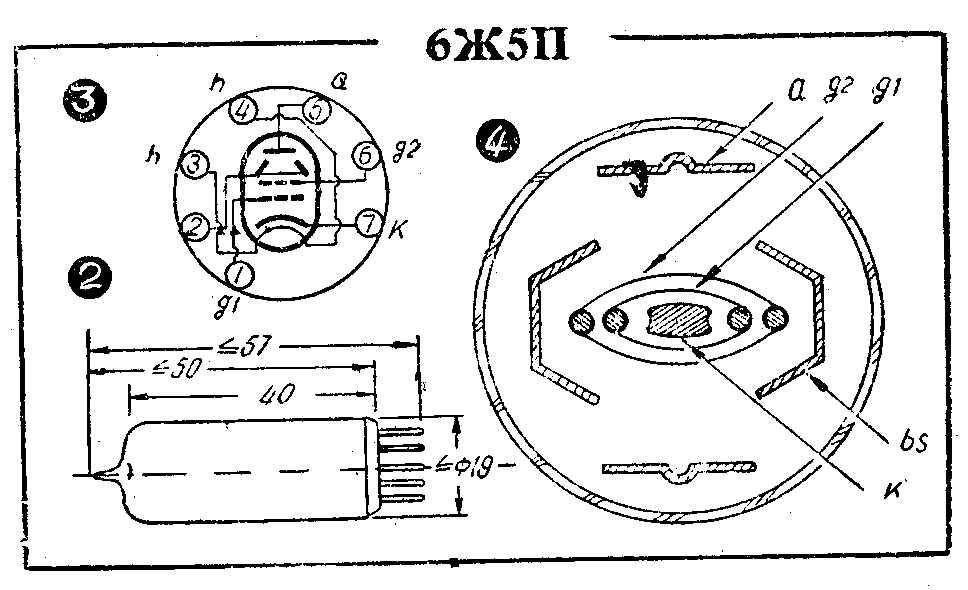

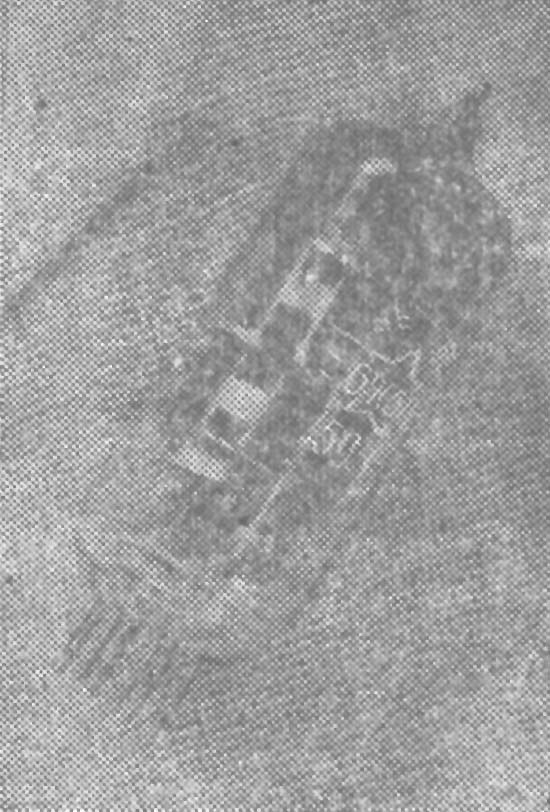

国产6Ж5П型电子管是一个具有五极管特性的高频锐截止四极管。它主要用作高频宽带电压放大或视频前置放大。它的外形、外廓尺寸、电极接线图如附图所示（图1，2，3）。为了获得较高的跨导，管内的氧化物阴极是椭圆截面的，并将第一栅极烧成相应的椭圆状。由该管的横截面图（图4）来看，在阴极的二边装有二片板状金属片组成的屏极，使它的输出电容减小到2.2微微法左右。另在屏极及第二栅极之间有一对糟杆状的附加电极，一般称它为束射屏或者是反负阻效应电极，用来消除电子管的负阻效应。它在屏极前面形成二个小窗口，阴极放射的电子，通过小窗口跑到屏极上来。此外为了减少电子管的跨路电容，管芯上下端各装有槽形的隔离片，并在芯柱（玻璃底盘）的内壁上附有圆形小隔离片，用来减少引出线之间的电容。这些隔离片都焊在束射屏上，并有单独的引出线。在使用时可将束射屏接到阴极上，或直接与底盘连接。

具有这样结构的电子管，在一般欧美技术资料中，统称为五极管，并且在电极接线图中也以第三栅极表示束射屏。实际上，它仅在结构形状上与我们所熟悉的束射四极管相似，并没有均匀的电子束，而其特性又与一般五极管很相像，所以严格的讲，应称为具有五极管特性的四极管。因为在这样的结构中，束射屏并无第三栅控制作用。所以不宜工作于要求具备第三栅控制的电路中。

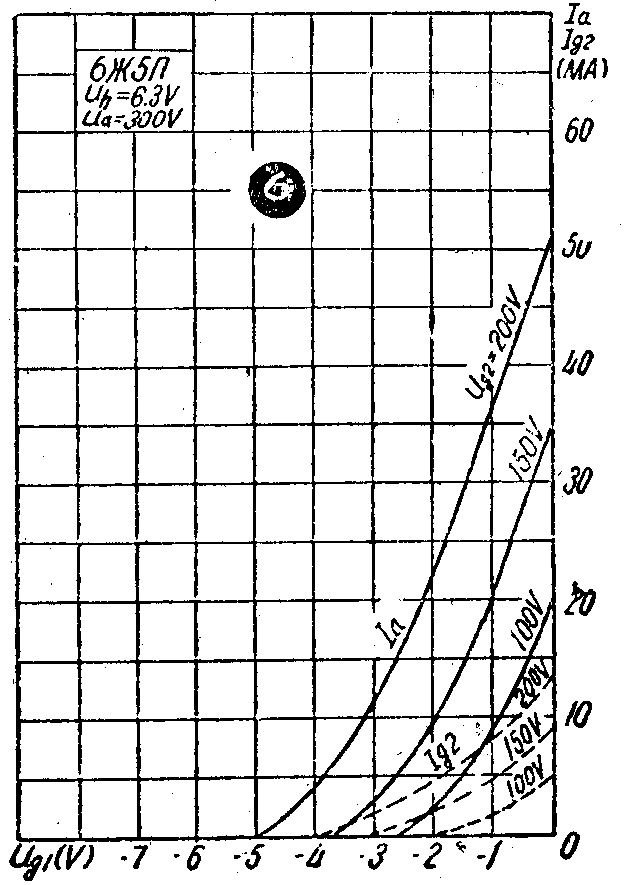

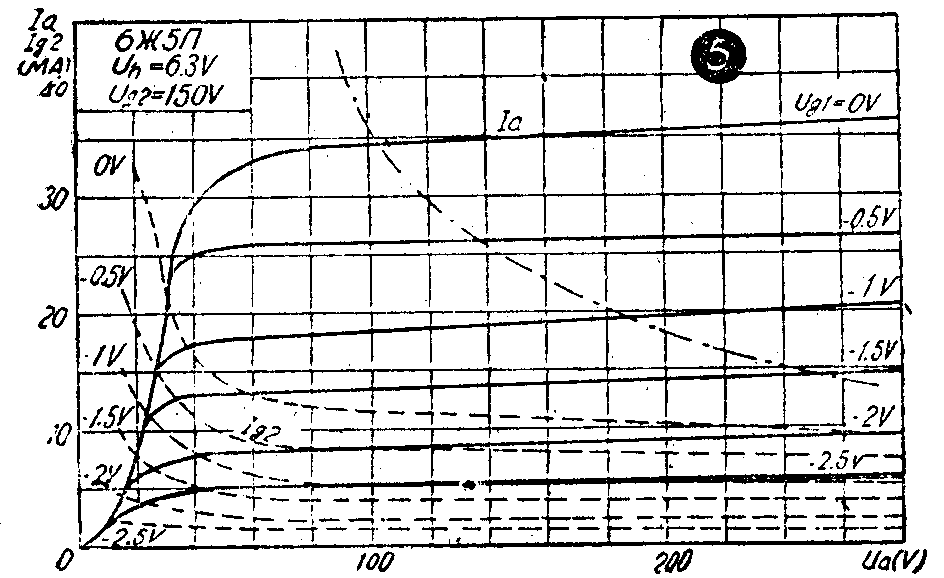

6Ж5П型电子管的特性曲线如图5、6，特性数据如下：

国产6Ж5П型电子管的特性参数与金属管6Ж4非常相似。但因П型管的结构较小以及引出线较短，因而降低了它的极间电容和引线电感，使它在高频范围工作时，性能更为优越。例如当工作频率为50兆周时，6Ж5П的输入电阻将达3300欧。而6Ж4只有2600欧。此外为了鉴别电子管在宽频带电压放大方面的优劣程度，现仍采用本刊上期介绍6П15П型电子管时所提到的宽频带放大能力的公式（K·Δf=\(\frac{S}{2πC}\)\(_{0}\))来作比较。下表列举了一些宽频带放大管的有关数据。表中第一栏为国产6Ж5П以及美式同类型号6AH6，第二栏为苏式金属管6Ж4或美式同类型号6AC7，第三栏为欧美的七脚小型管，第四栏为欧美的九脚小型管。从表中可以显明地看出，在一定的放大倍数下，6Ж5П有着比较宽阔的通频带，因此可以认为国产6Ж5П是个特性优良的优选管。

最后可以指出：由于目前通信技术发展的需要，在苏联以及其他国家已经制出许多新型电子管，其跨导值达20至40毫安／伏，S／I\(_{a}\)比值可达1.4以上，而K·Δf值高至300兆赫以上。这些电子管的发展方向大概可分为三个途径：①具有框架栅极（密绕的栅极）的五极管或四极管:②具有二次放射的五极管；③具有阴栅极的五极管。对此项尖端技术我国已着手研究与试制，不久将来即可出现一批新型的高跨导管。
