随着祖国广播事业的飞跃发展，继电视广播开放之后，从本年元旦起超短波调频广播也在北京开始播音了。对于无线电爱好者来说，这又是一件令人兴奋的喜事。我们不但看到了祖国的广播事业开始进入了一个新的历史阶段，而且我们爱好者本身从此也将把我们的学习和研究，从目前的中、短波区域带进到更新颖、更广阔的超短波领域中来。作为向超短波和调频接收进军学习的开始，现在介绍一具简易起再生式单管收音机的制作，供爱好者们参考。

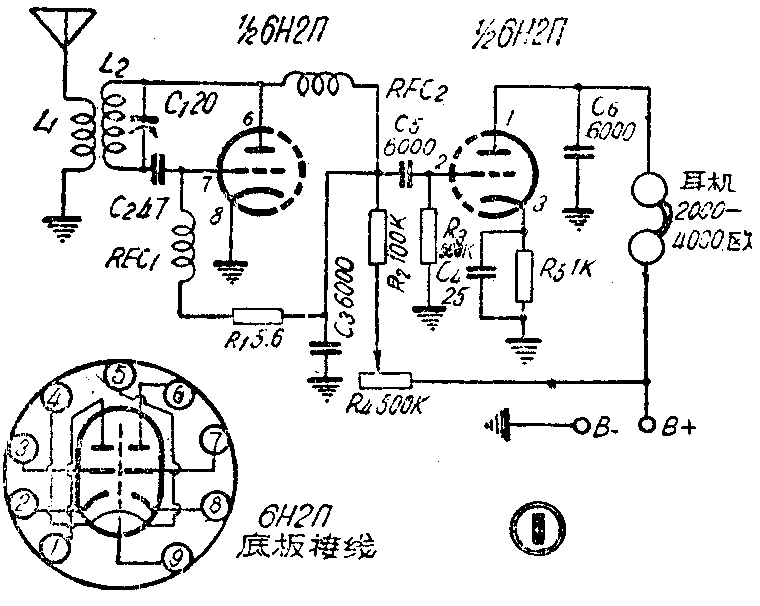

这具收音机线路是自生熄灭电压式。接收范围约自60至70兆周，可以收听北京调频台广播（频率67.8兆周），并可兼收北京电视台的伴音（频率65.25兆周）。电子管用国产6H2П双三极管（业余品），一半检波及自生熄灭电压，一半作低频放大。可以单独用耳机收听，也可以接续到普通收音机里，经过放大用喇叭放音。线路如图1。

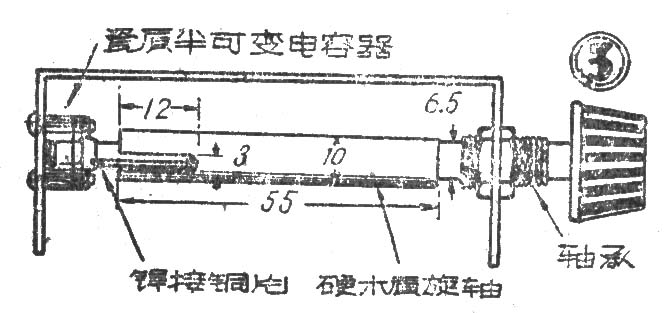

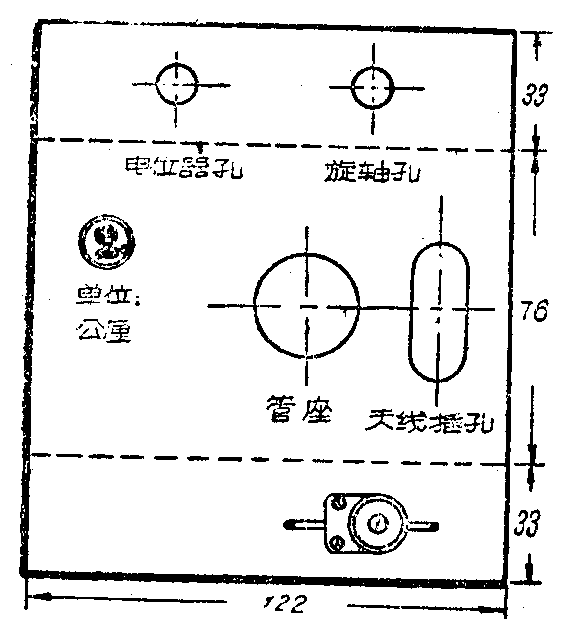

材料选择与制作 使用在超短波机里的元件，比一般用在中短波段里的质量要求高，尤其在机中的高频回路里如调谐电容器、栅极电容器、线圈支架、电子管座等，最好使用瓷介质绝缘的。底板用1.25公厘厚的铁板弯成П型，尺寸如图2。用干燥木板或胶木板钉制亦可。线圈用直径2.3公厘裸铜线绕制成空心式。在高频波段里，线圈的集肤作用显著，必需用粗一点的线绕制，以减少耗损。线圈直径15公厘，天线线圈L\(_{1}\)绕1圈。调谐线圈L2间绕5圈，间距2公厘。两线圈间距3.5公厘。若在上海收听上海电视台伴音（频率99.75兆周），L\(_{1}\)应绕成4／5圈，L2绕3圈。调谐电容器C\(_{2}\)用华北厂产品高频瓷质半可变式的，容量4.5／20微微法。安装前先用起子将可动片左右旋动几次，使它转动灵活。然后以长18公厘、宽8公厘、厚2.5公匣的铜片焊接在电容器的螺丝口上，以便加接旋轴，延长到底板外面进行调谐，避免人体感应的影响。旋轴是用干燥的硬木制成，旋轴通过底板处安有轴承，是由废电位器上取下切断一部份使用（见图3）。高频扼流圈RFC在线路里起阻止高频漏失的作用，需要自制。这里是利用旧1瓦瓷管型炭质电阻，将炭膜用砂布磨掉作胎绕制。RFC1用30号漆包线密绕63圈。RFC\(_{2}\)用32号线绕115圈。栅极电容器C2必须用高频瓷质的，这里用的是华北厂扁圆型的一种，容量47微微法。用其他介质的可能漏电引起不能产生超再生，R\(_{4}\)是调整超再生强弱的电阻，用的是阻值500K的电位器。C3是傍路电容器，用以傍路通过RFC\(_{1}\)的高频。它的容量与熄灭频率有关，这里用的是6000微微法云母介质的。C4应为25微法（图1中误为25微微法）。线路接线要求尽量短，尤其在调谐回路里，线圈与可变电容之间，以及与检波管栅极接头之间必须缩短。因为线路接线间存在着若干电容与电感。在超高频电路中，这些微小的电容用感对接收效果的影响很明显，有时会引起不需要的寄生振荡，甚至妨碍了线路的正常工作。线路接头必须用锡焊接。各元件焊接前都预先上锡，以保证焊接良好。底板下另件安排及接线如图4。

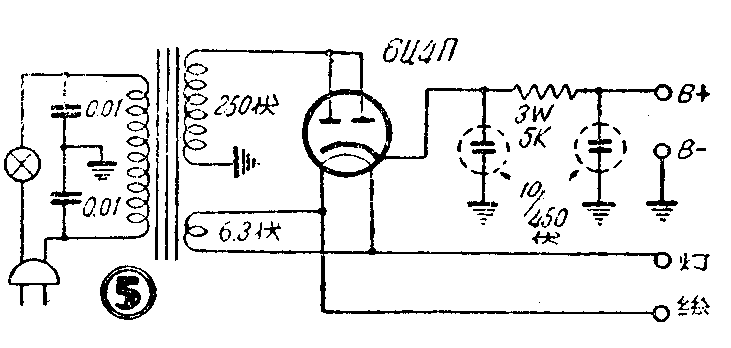

本机是准备作为普通收音机的附件使用的，电源由母机中引出，并将耳机输出接入母机拾音器插孔内使用。如用独立电源可按图5线路装置，电源变压器为成品3灯电源，自制时可用铁芯断面积15公厘×25公厘的Ш形铁心绕制。初级220伏用36号漆电线绕2970圈，加静电隔离后绕次级，乙电压250伏电流15毫安，用40号漆包线绕3375圈。灯丝电压6.3优电流1安，用21号漆包线绕86圈。具体绕制方法参阅1957年本刊第4期。

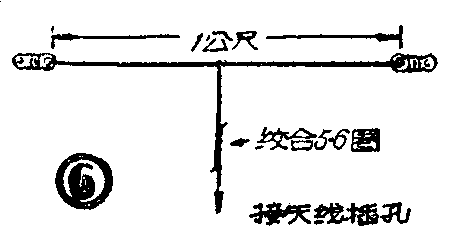

校整和收音效果 全机焊接完毕,经核对无错误后，先接上耳机和电源,不必插入天线。旋动电位器和调谐电容器时便可听到咝咝声,这是超再生机特有的噪声, 说明超再生已经产生。然后接天线收音。当收到电台信号时, 噪声自动降低以至消失，电台信号愈强，噪声消失得越干净。如收听音量小，可以改变RFC\(_{1}\)和RFC2的位置，或调整天线线圈的耦合程度，可使音量增大。在市内收听无需室外天线，在室内挂起1公尺长的一段水平天线，引线用胶绝缘线由天线中心引下，不直接插入天线插孔，但在接插前断成两股拧起如图6，这样构成电容交连，收效很好。以耳机收听，音量很响。北京调频台约在电容器旋入五分之二处，电视台伴音约在旋入二分之一处，当接入五管外差机的拾音器插孔中收听时，音量与收听中央台相等，音质良好，无失真现象。在接收电视伴音时，距离10公尺以外的一架电视机影象声音都未受到干扰。(黄日昇)
