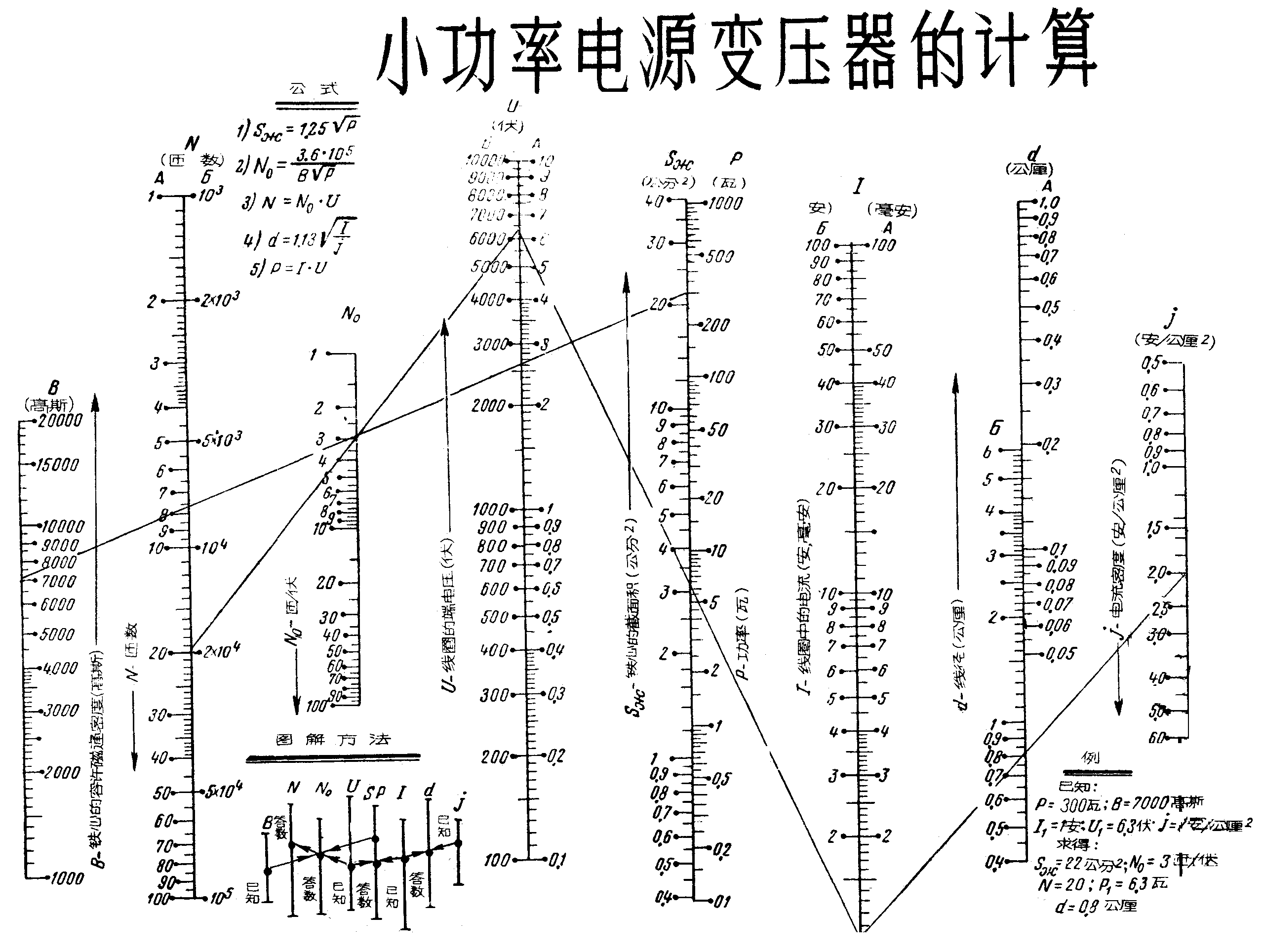

本期图表可以求算用于50周交流电源小功率电源变压器的许多数据，计算步序如下：
1．算出变压器所有截流线圈的总功率：从I尺和U尺上定出每个线圈的电流和电压值，在两尺间连成直线，从P尺的交点上得出线圈的功率；各线圈功率相加，得总功率。
2．决定铁心的截面积S\(_{ж}\)：用Sж-P双刻度尺，由P求S\(_{ж}\)。
3．决定每伏的匝数N0：在B尺上定出铁心的磁通密度值；由此点与P尺上功率已知的一点作直线, 经过N\(_{0}\)尺得出待求值。
4．决定各线圈的匝数N：在U尺上定出线圈端电压的一点，与N\(_{0}\)尺上一点作直线，将线延长到N尺，即得线圈需绕匝数。若为灯丝线圈，应将求得值加大5—10％。
5．从各线圈中已知电流值I和容许的电流密度j决定线径d：在I尺和j尺的各一点间连成直线，在d尺上得出应用线径的值。
取用d，I，U和N尺的数值时，只能一致采用A边或B边一方的数据。
